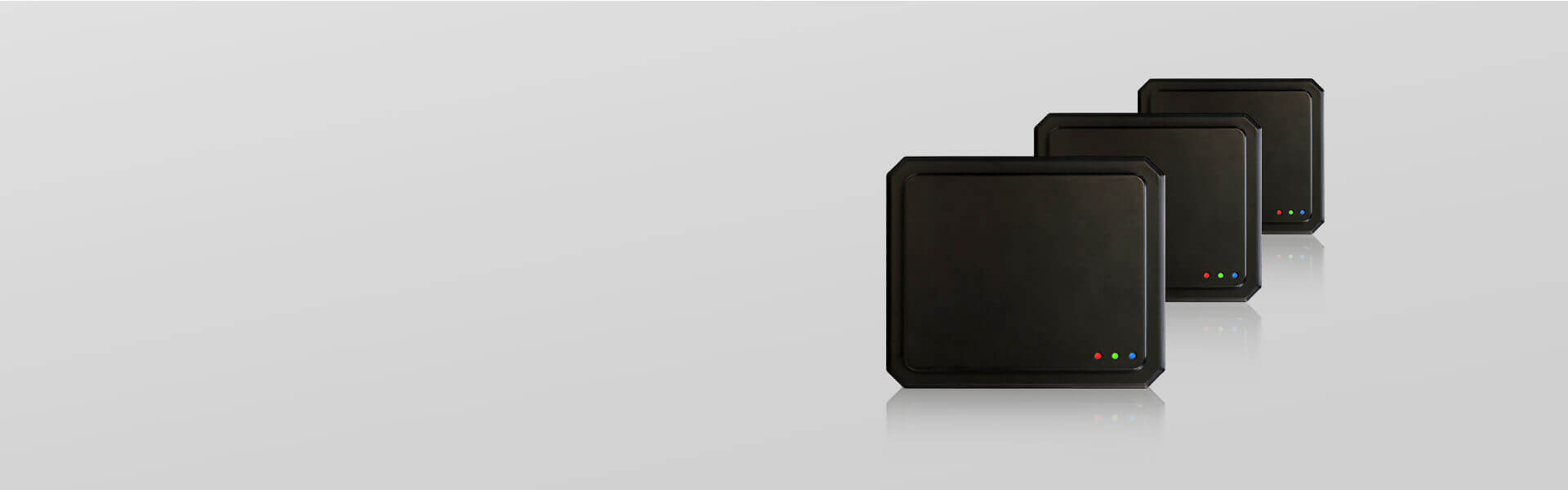

ABR-120 周界雷达
ABR-120 周界雷达 ABR-120 周界雷达

雷达视觉融合智能周界系统

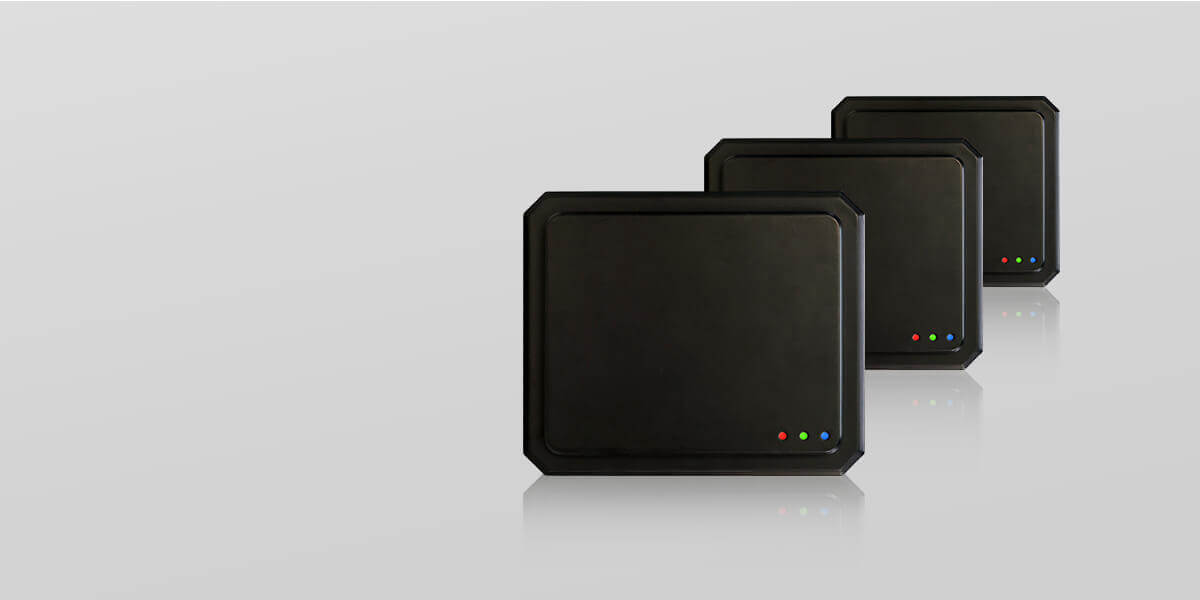

ABR-120 周界雷达

全天候,立体式探测

ABR-120 周界雷达 ABR-120 周界雷达

主动探测,立体式防范

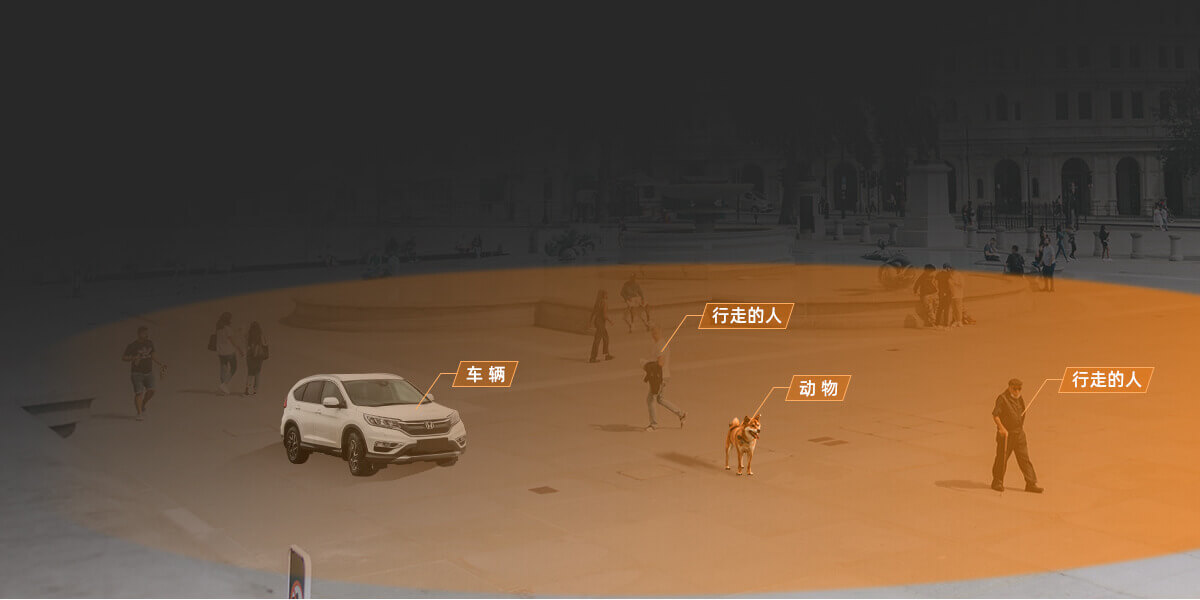

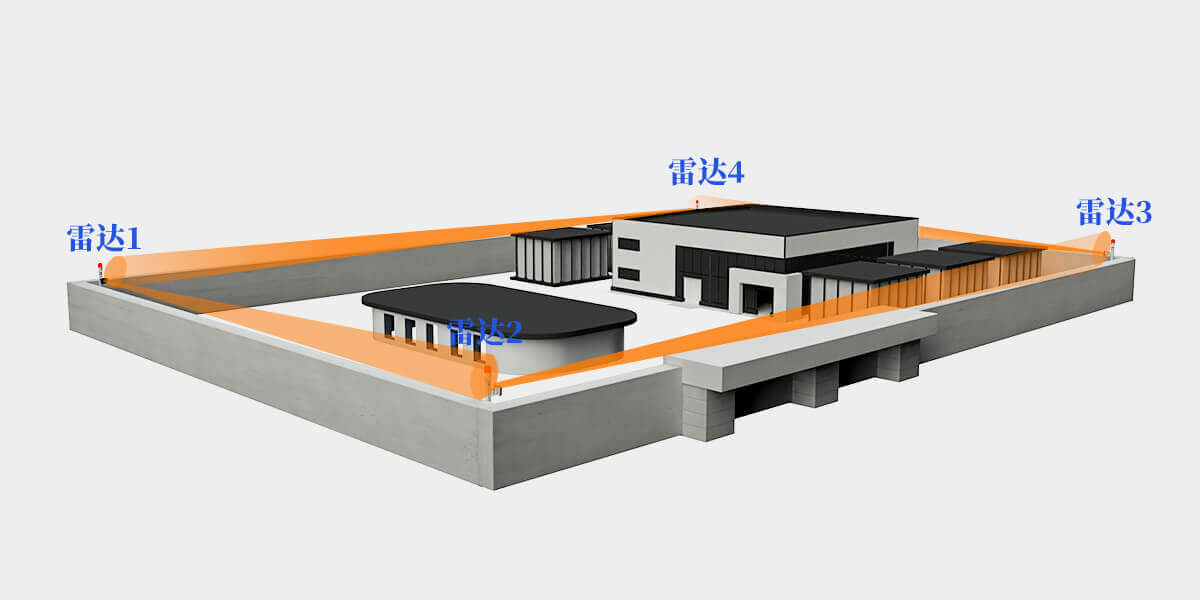

艾礼安周界雷达系统采用电磁波探测,可以识别120米内的各种运动目标(小动物、人、车辆等),实现7×24h全天候立体式探测

ABR-120 周界雷达 ABR-120 周界雷达

FMCW调制模式,深度识别目标

采用FMCW(调频连续波)调制模式,77GHz ISM频段动态目标检测,对目标具有自主分辨能力和环境适应能力,探测精度高,可以满足雨、雪、雾、霾、沙尘等各种恶劣环境下使用需求

ABR-120 周界雷达 ABR-120 周界雷达

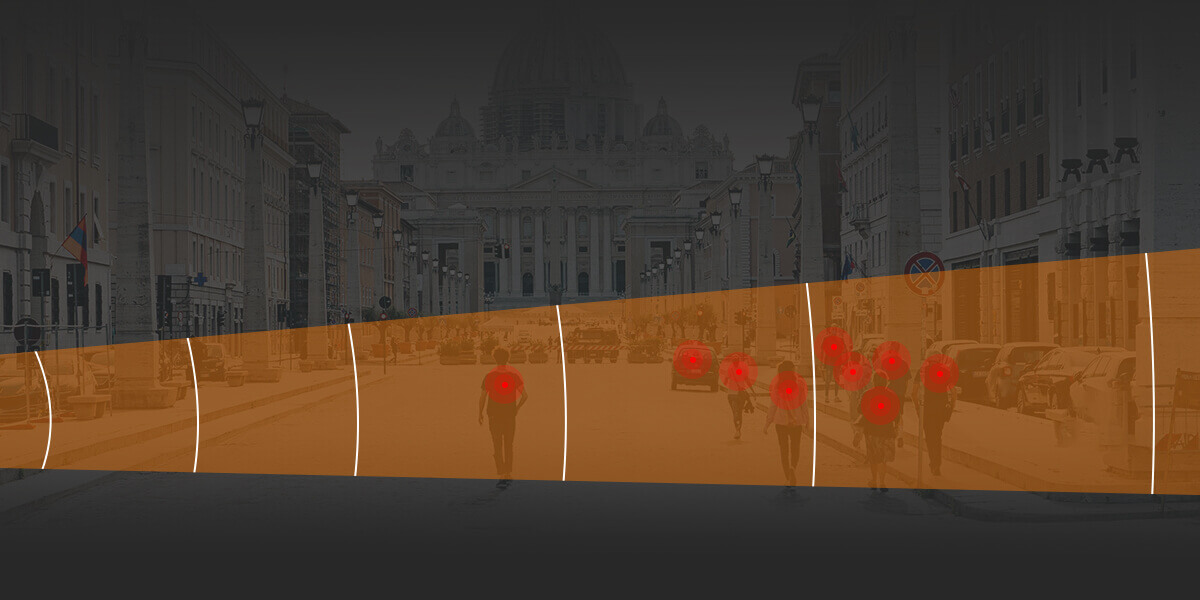

多目标跟踪,高效探测

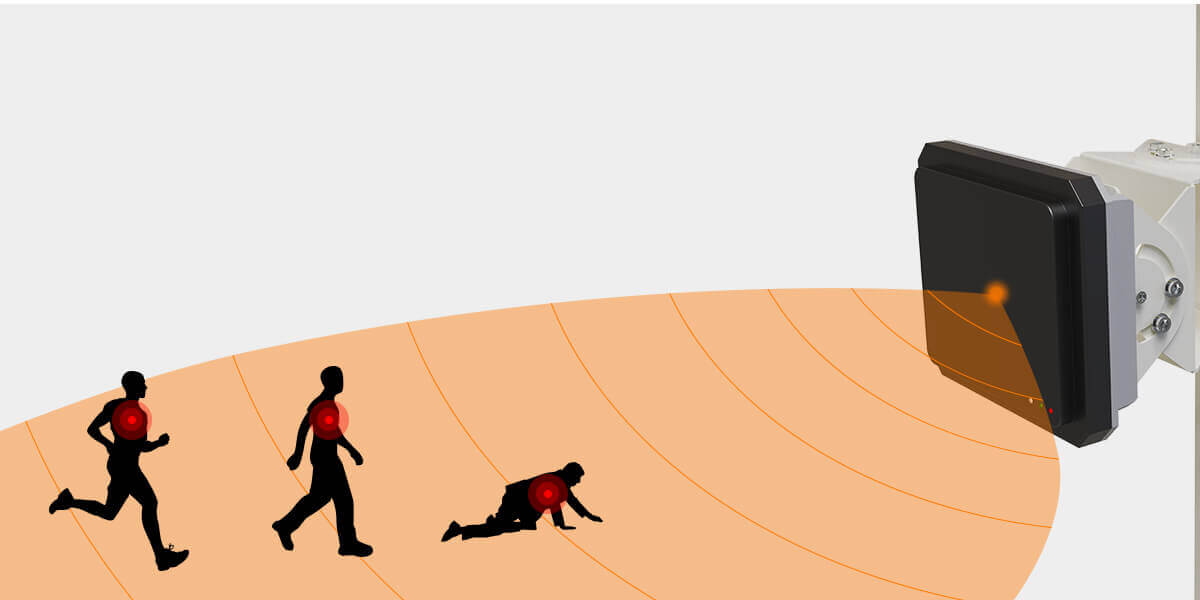

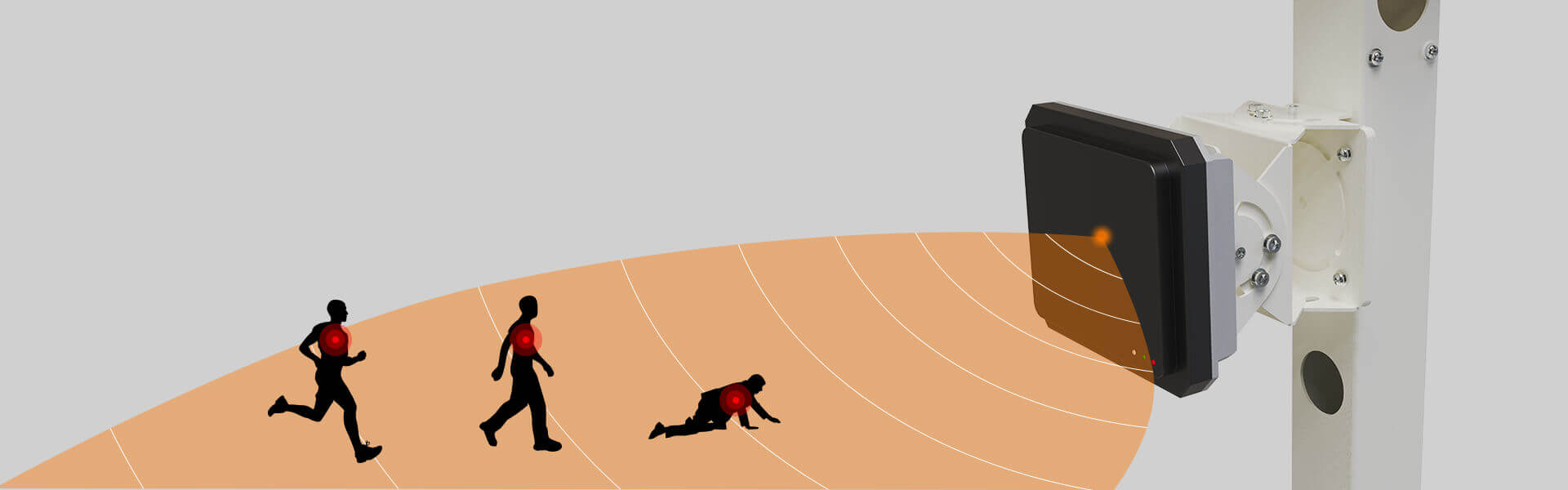

支持最多32个目标同时探测跟踪的能力,轻松识别慢速爬行、快速奔跑、蹲走等模式的人体入侵目标

雷达最多支持16个目标同步输出,在最短时间内给出最精确的探测结果

ABR-120 周界雷达 ABR-120 周界雷达

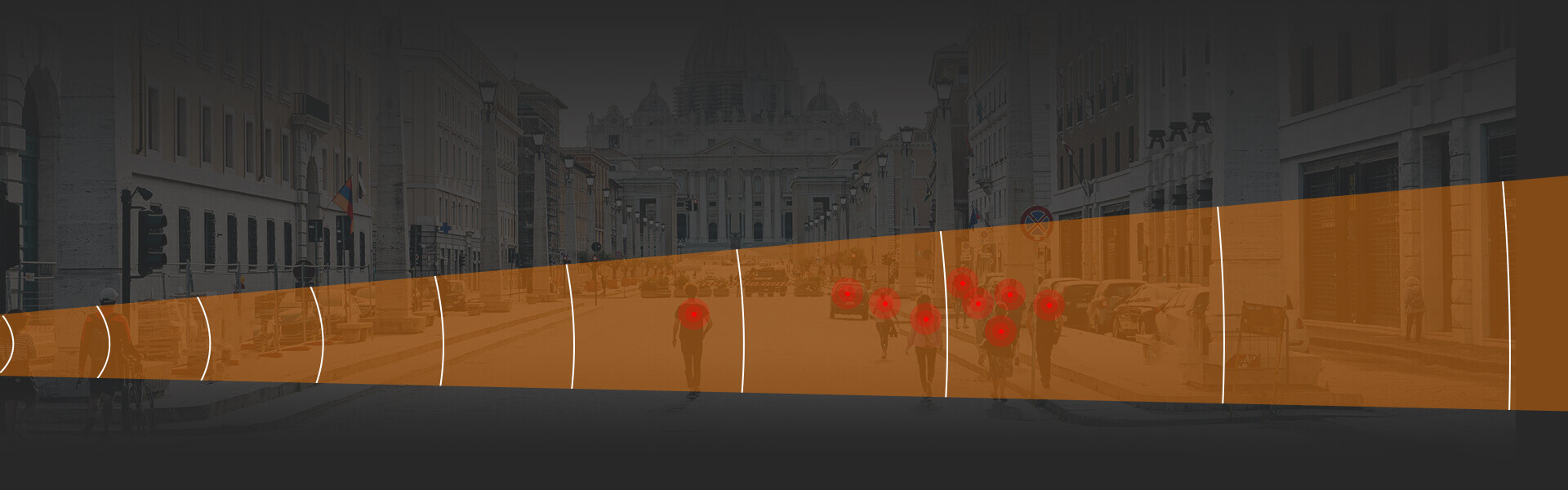

多重数字信号处理技术,快速定位

使用2FFT、DBF、TBD、目标聚类、粒子滤波、JIPDA等多项先进的数字信号处理技术,最低探测速度0.05m/s,目标在任意位置闯入防区,都能被快速定位

ABR-120 周界雷达 ABR-120 周界雷达

误报率低,环境适应性更好

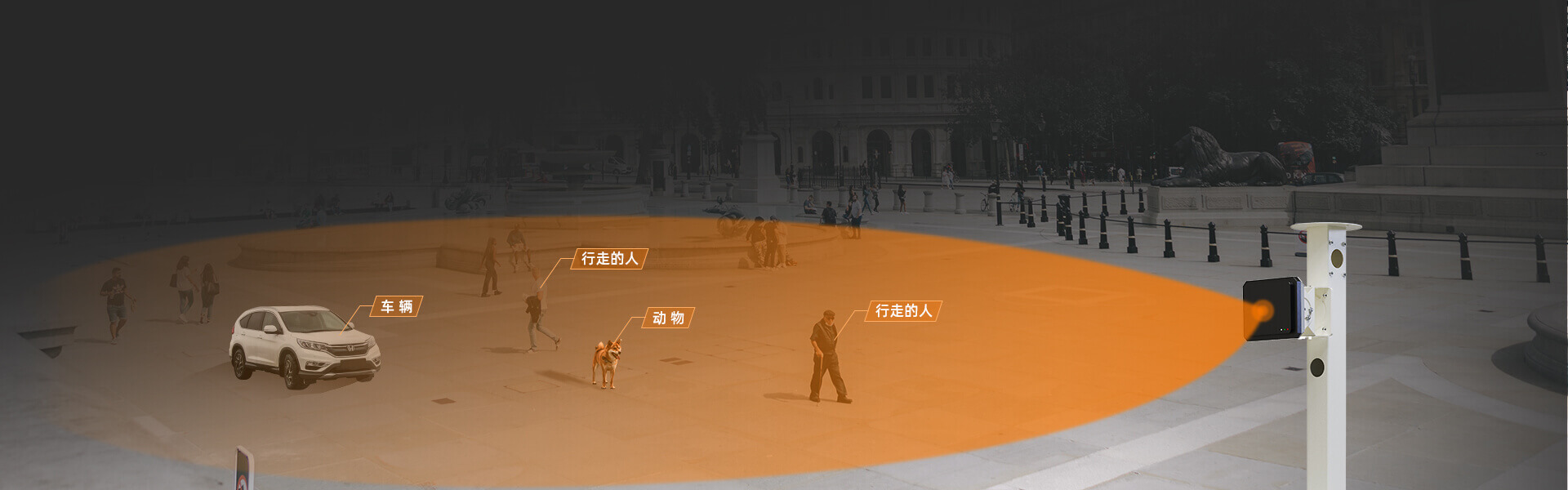

采用独特的数字波束合成(DBF)技术,能够极大地提高雷达系统的抗干扰能力。具有高精度角度分辨能力,较低速度探测能力,通过后端信号处理和模式识别算法,可区分人、车目标,并有效滤除昆虫、飞鸟等动物干扰

ABR-120 周界雷达 ABR-120 周界雷达

自适应以太网口,兼容性好

采用10M/100M自适应以太网通信接口,支持TCP/IP、UDP网络通信,兼容性好、便于系统集成。

通过Web调试配置,界面简洁,操作简单

ABR-120 周界雷达 ABR-120 周界雷达

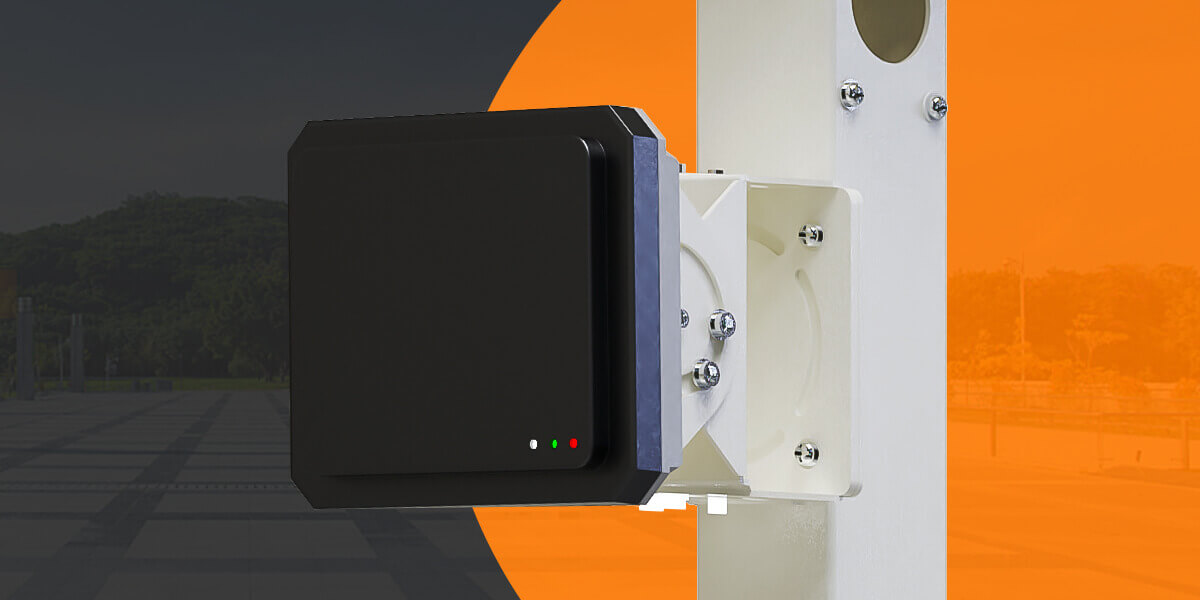

布线简洁,多场景应用

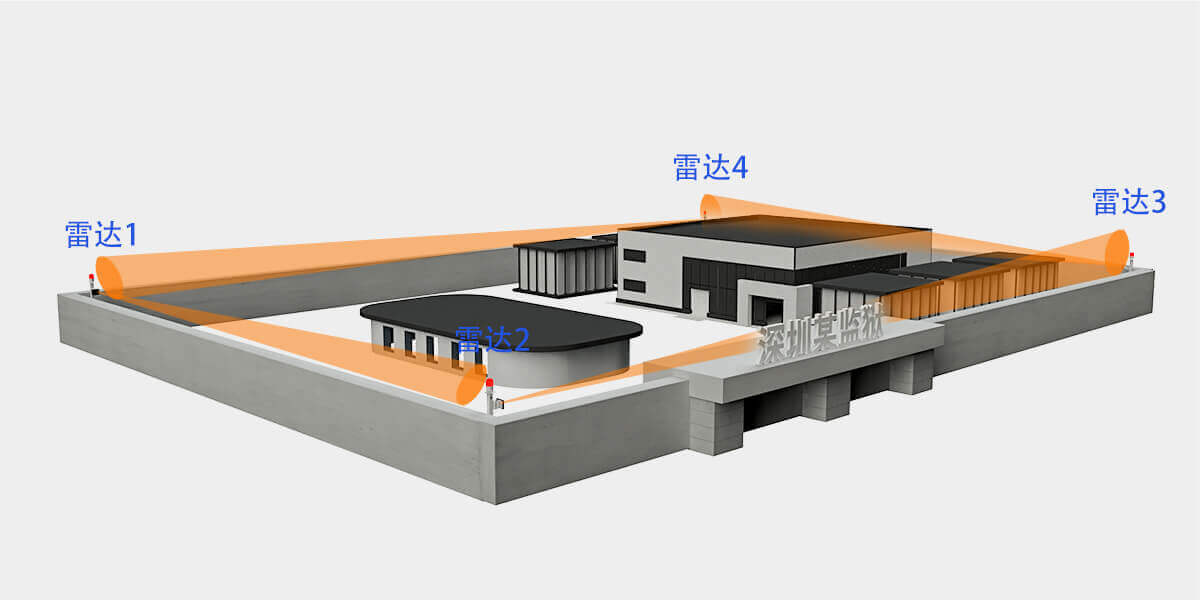

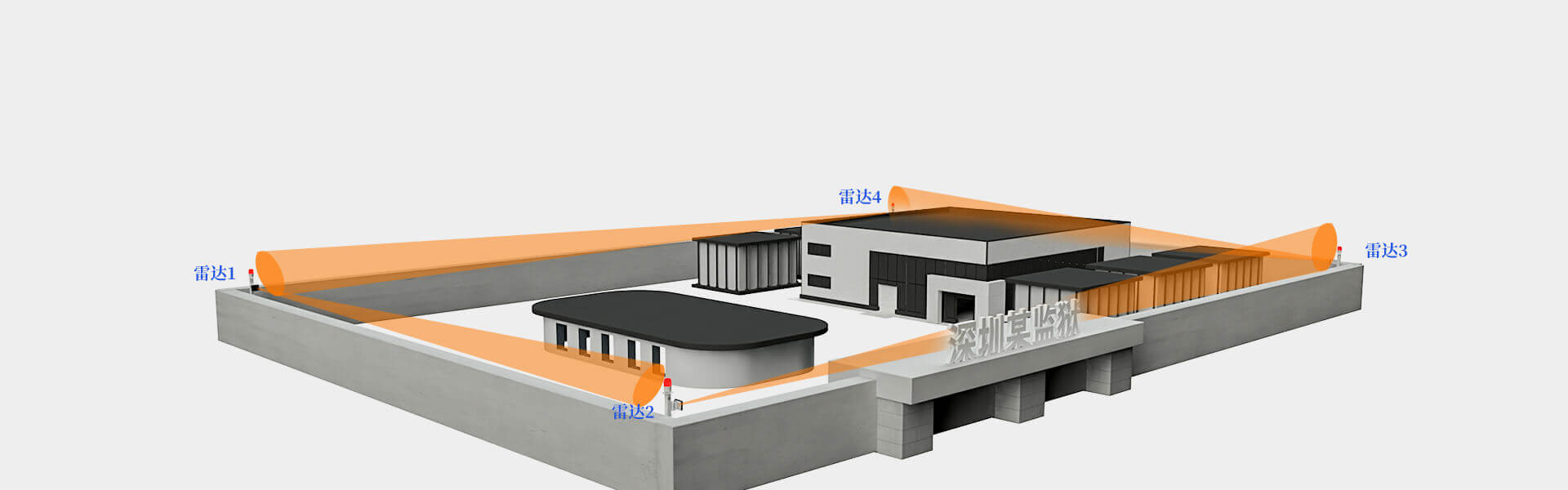

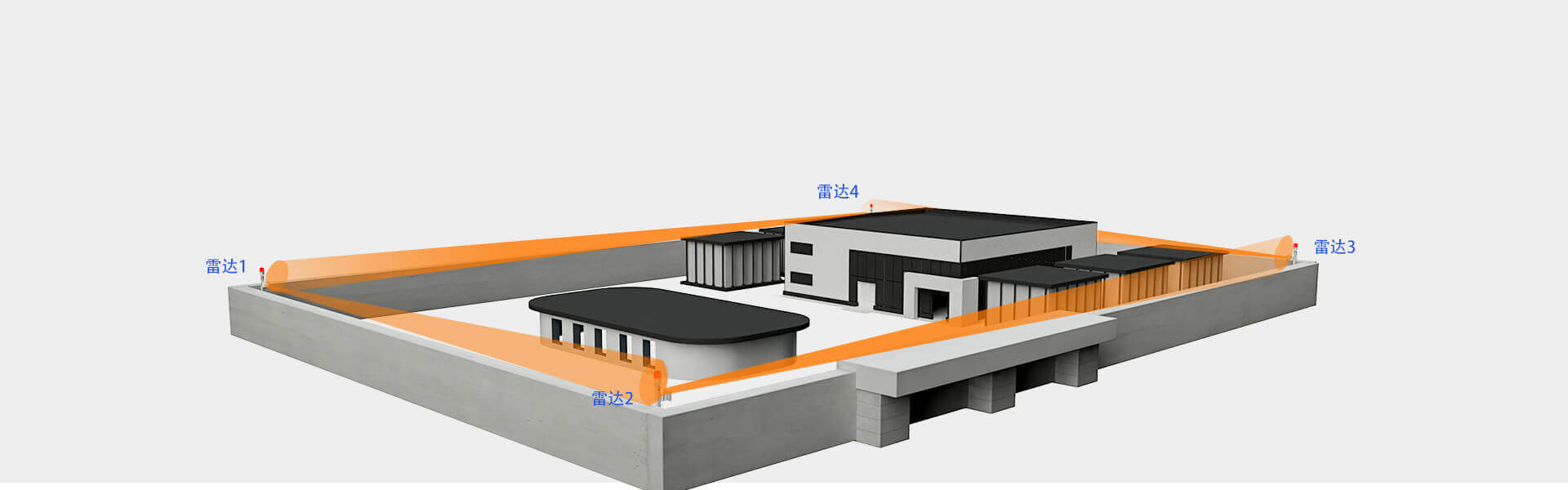

艾礼安区域雷达系统采用隐形的电磁波探测,且无需复杂的布线,安装简便,适用于更多的应用场景(监狱、营区、广场、港口、油田、油库等)

ABR-120 周界雷达功能特点:

77GHz-波段的周界检测雷达,采用先进的同频异步信号过滤技术,有效解决同频或相邻频道干扰。

周界雷达具有检测角度大、灵敏度高、环境适应强、性能稳定等特点,实现主动上报入侵目标。

支持二级区域报警,可自定义不同的防范区域报警,实现二级区域级别的管理。

7x24h实时警戒,深度判断环境适应雨雪、雾霾、沙尘等恶劣天气,提高探测的稳定性。

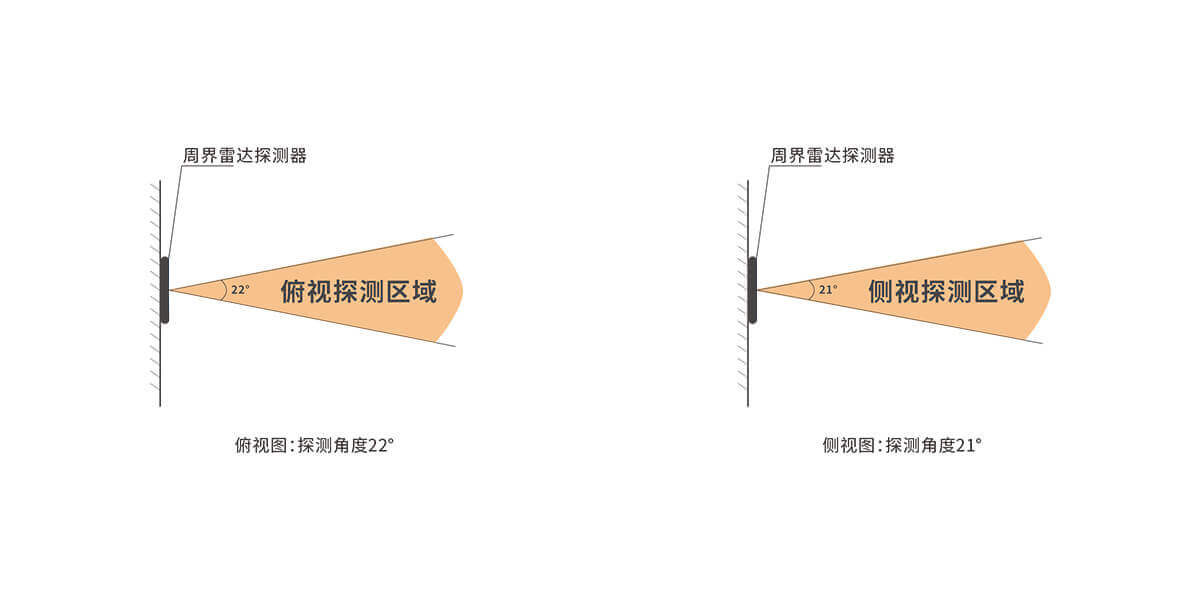

区域检测雷达目标探测最远距离120m,探测角度22°。

支持多目标同时探测能力,实现最大32个目标,同时雷达支持16个目标探测的报警输出。

能够检测极慢的运动目标,并能频判别环境中的物体干扰。

先进的雷达探测技术,精准检测目标的方位角、俯仰角和距离等运动信息。

ABR-120 周界雷达电气参数:

工作电压: DC:12V~24V / PoE供电

功耗:<3W

发射频率:76~77GHz

更新频率:12.5Hz

识别目标:人

测距范围:120m

测距精度:±0.3m

距离分辨率:0.58m

最大检测目标:32

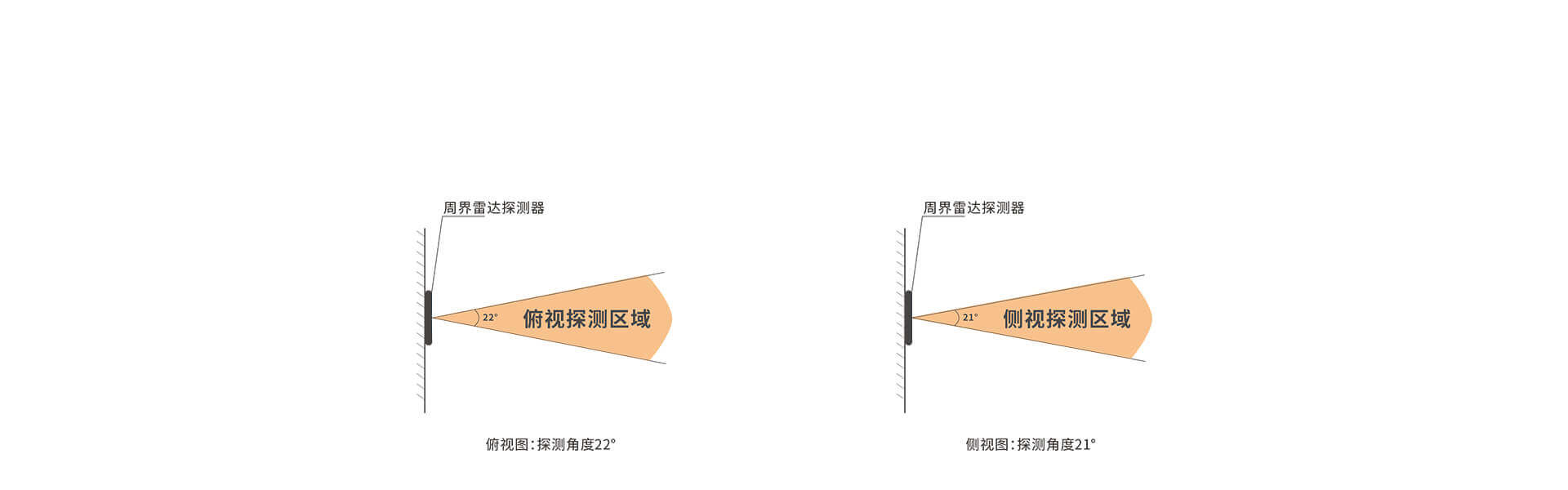

水平探测:22°

垂直探测:13°

报警输出:2 路开关量输出(0.5A/125AC)

通信接口:TCP/IP / RS232 / RS485

工作温度:-30℃~65℃

防护等级:IP67

尺寸:149.5mm×125.5mm×45mm
