ABI系列红外光栅
ABI系列红外光栅 ABI系列红外光栅

第四代
ABI系列主动红外光栅

实时监测,可靠防范

ABI系列红外光栅 ABI系列红外光栅

互射式探测,光束遮断即报警

红外光栅由光栅主机和光栅从机组成,当相邻两个光束(也可设置单光束)被遮断,即可触发红外光栅报警

采用变频互射技术,光栅主机和从机都发射红外光束,有效解决单向发射光束时存在的误报漏报问题

ABI系列红外光栅 ABI系列红外光栅

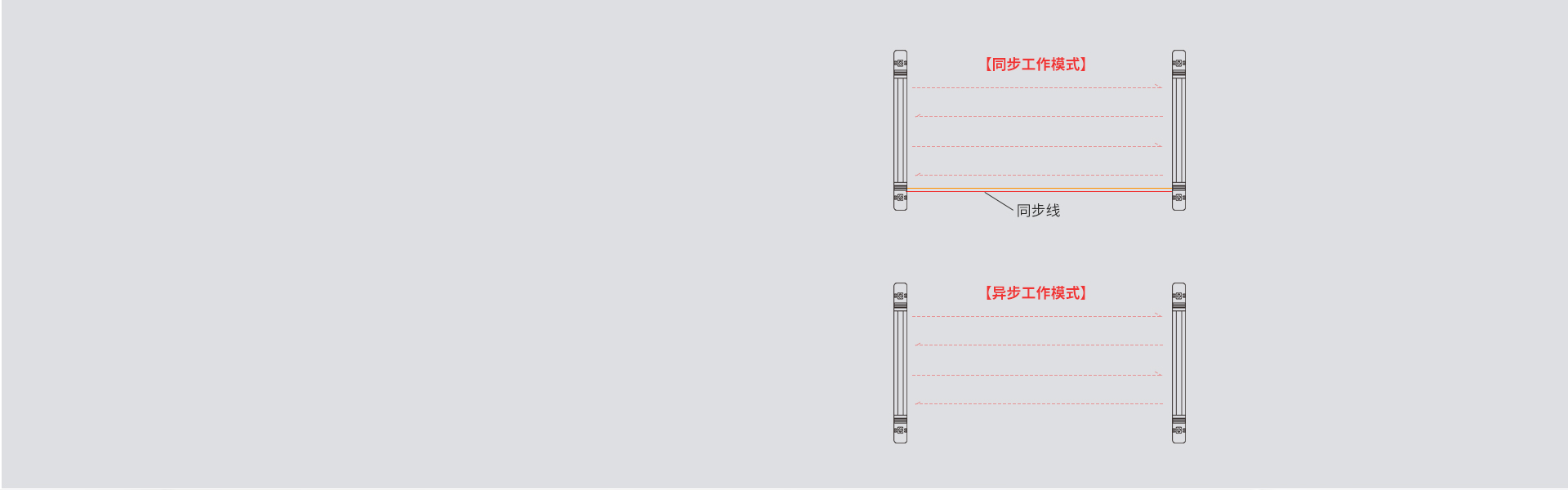

同步/异步模式可选,警戒距离0~100米

融入了创新设计,支持同步(主机至从机之间需要布线)/异步(主机至从机之间无需布线)两种工作模式

同步工作模式下,警戒距离为0~100米
异步工作模式下,警戒距离为0~80米

ABI系列红外光栅 ABI系列红外光栅

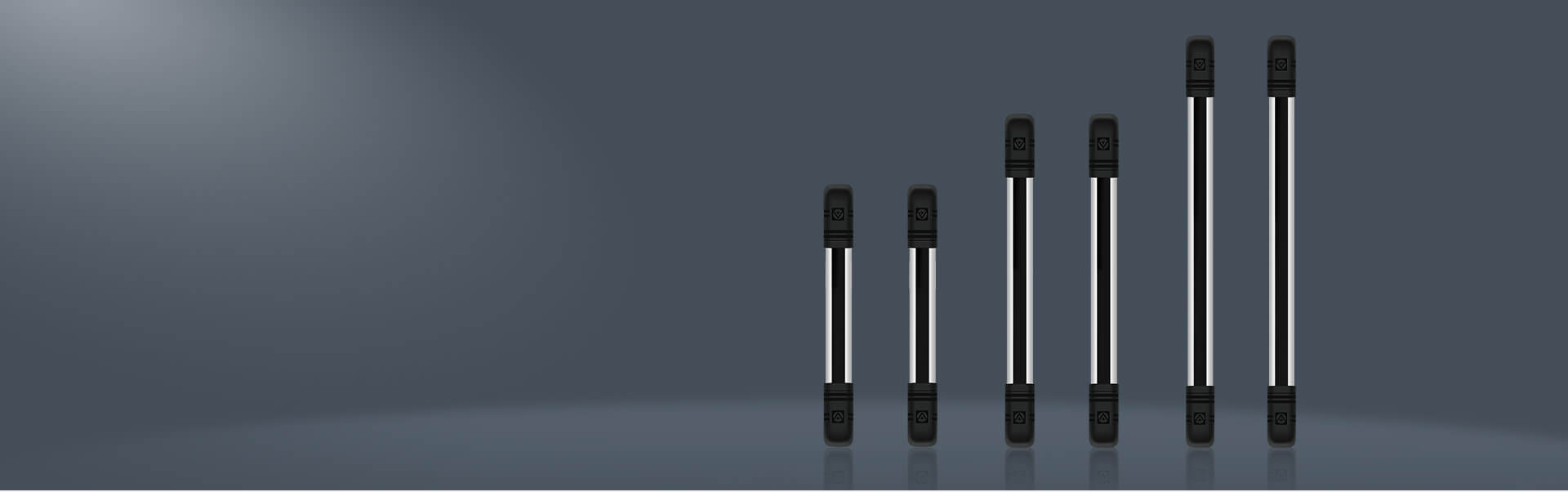

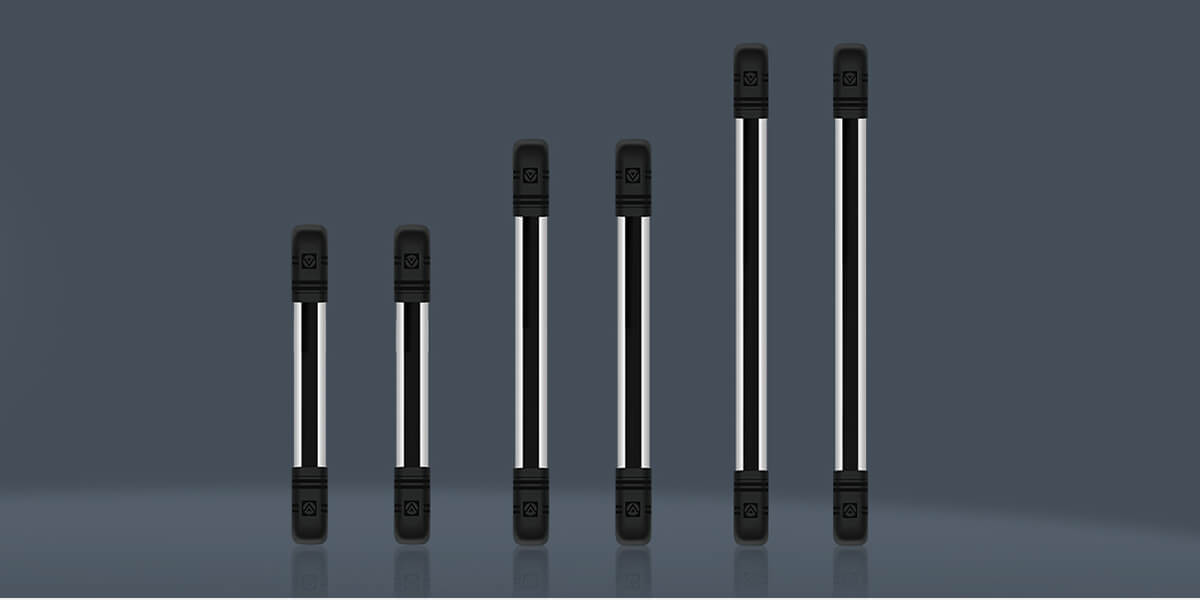

2~12光束可选,更丰富

艾礼安红外光栅系列有2光束、4光束、6光束、8光束、10光束、12光束可选,适用于各类室内室外场景

ABI系列红外光栅 ABI系列红外光栅

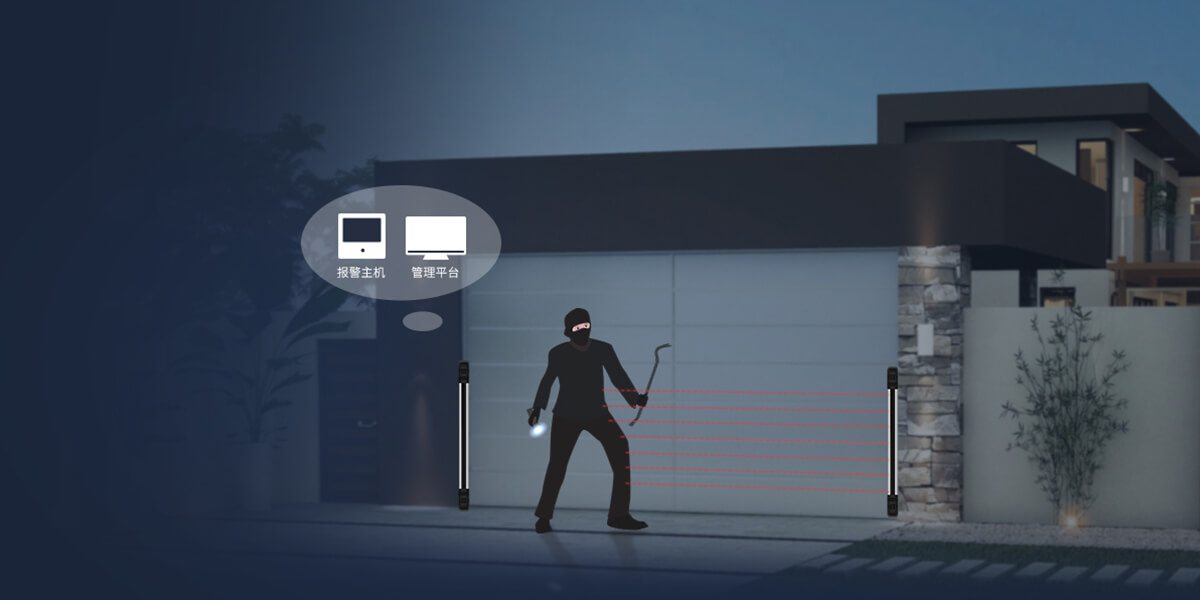

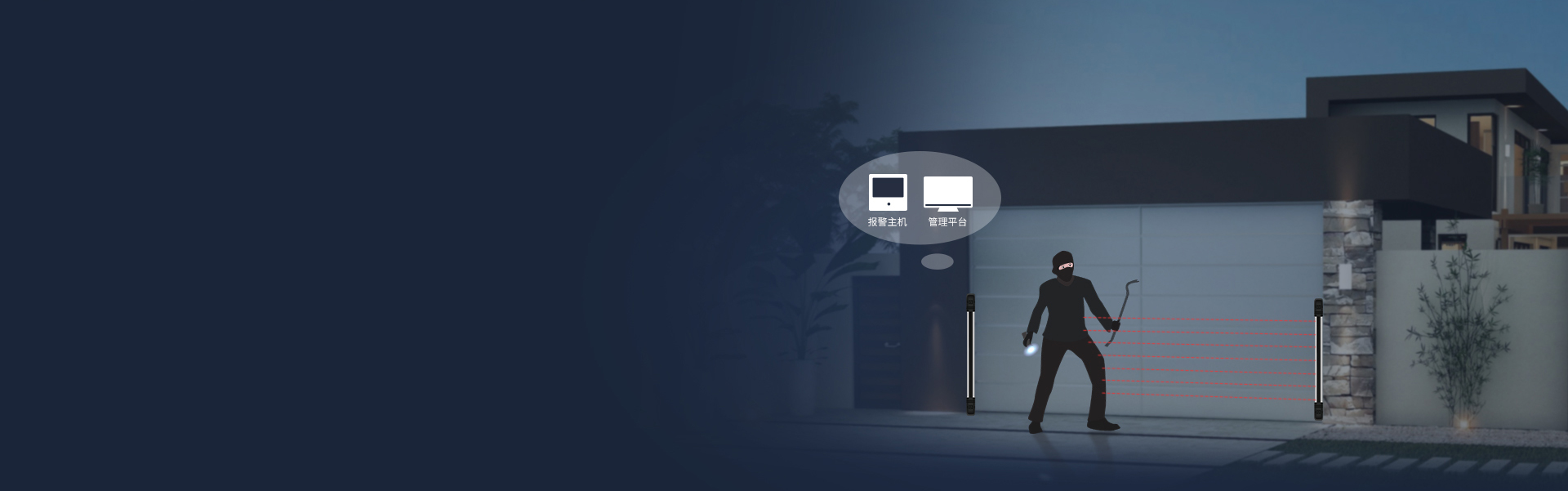

快速响应,更安全

当光栅相邻两个光束(也可设置单光束)被遮断时,会触发探测器立即报警,并将报警信号上传至报警主机和平台,主机和平台会发出报警提示音以及弹出报警信息,快速响应报警事件

ABI系列红外光栅 ABI系列红外光栅

报警联动,更精准

报警时可通过平台联动防区电子地图,及时定位报警点;亦可联动视频监控,实现报警事件精准处理

ABI系列红外光栅 ABI系列红外光栅

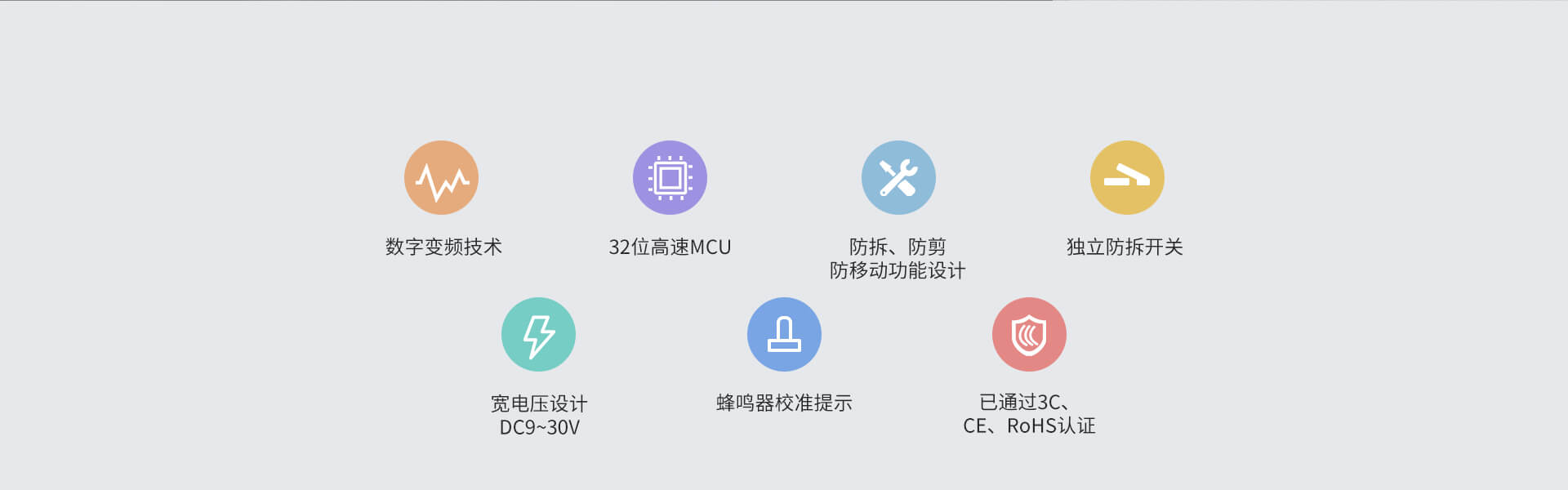

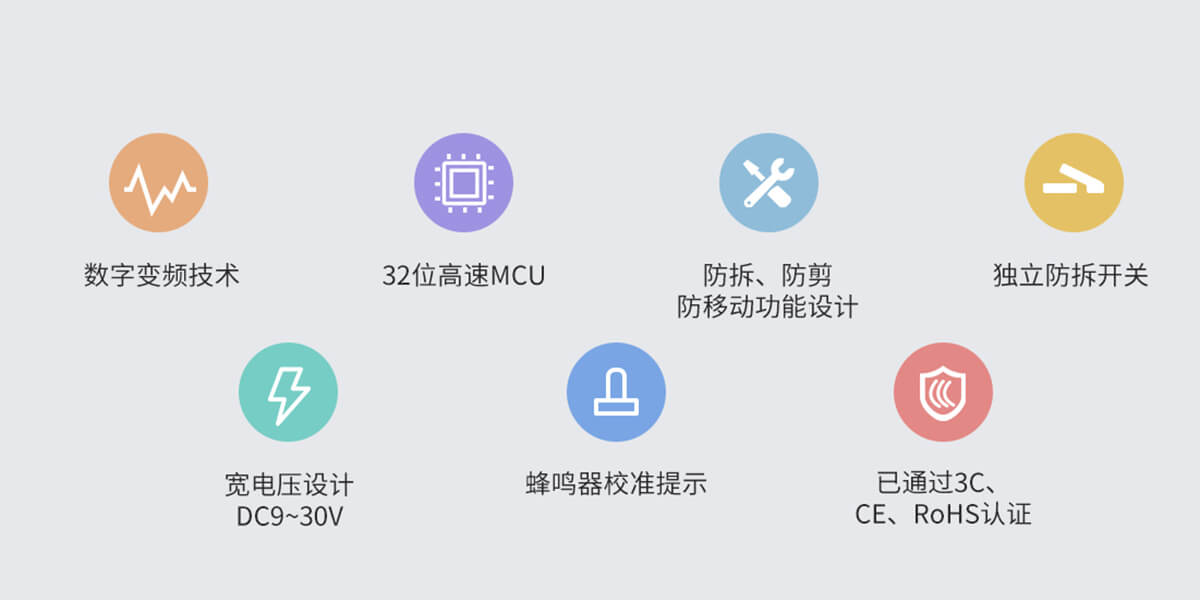

多项技术创新

ABI系列红外光栅 ABI系列红外光栅

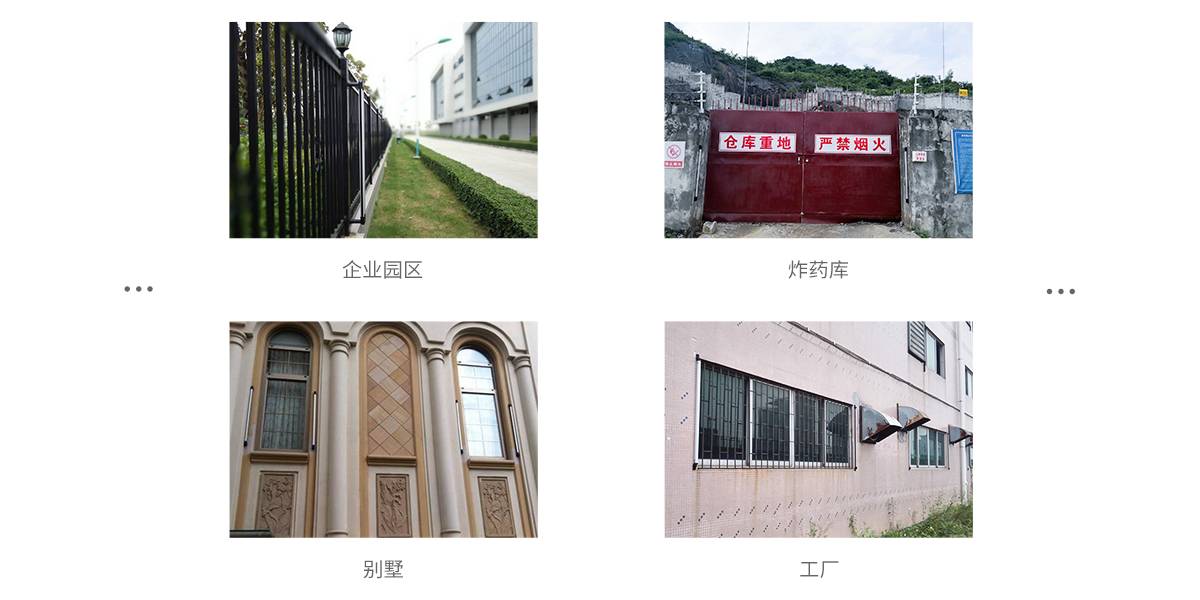

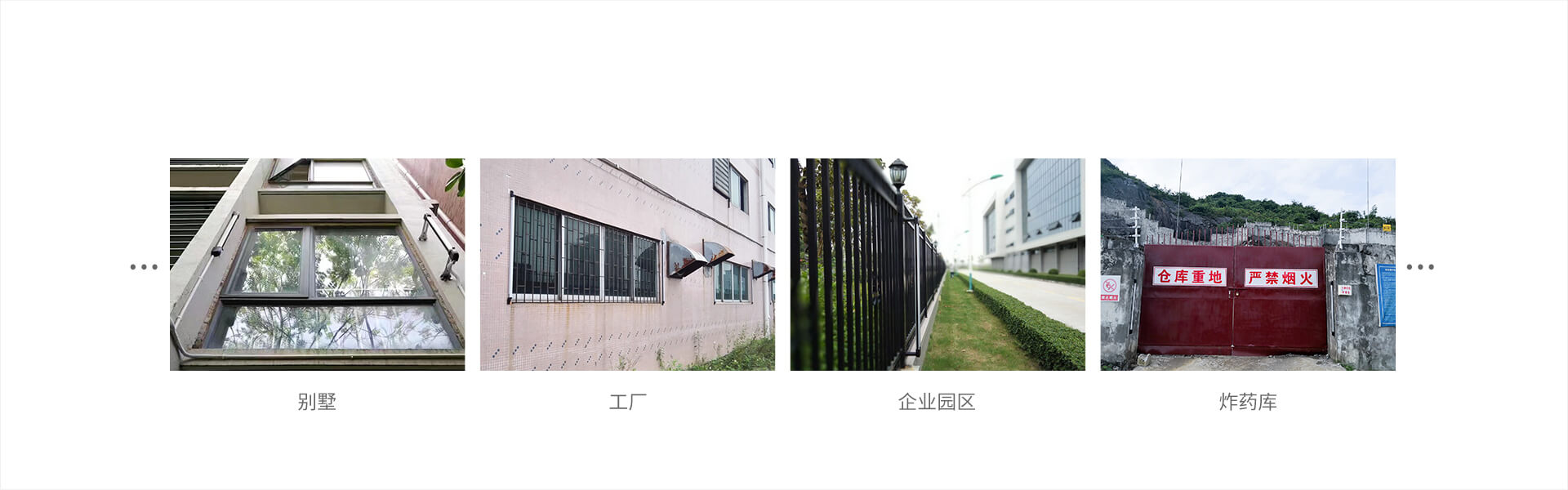

应用场景

产品特性:

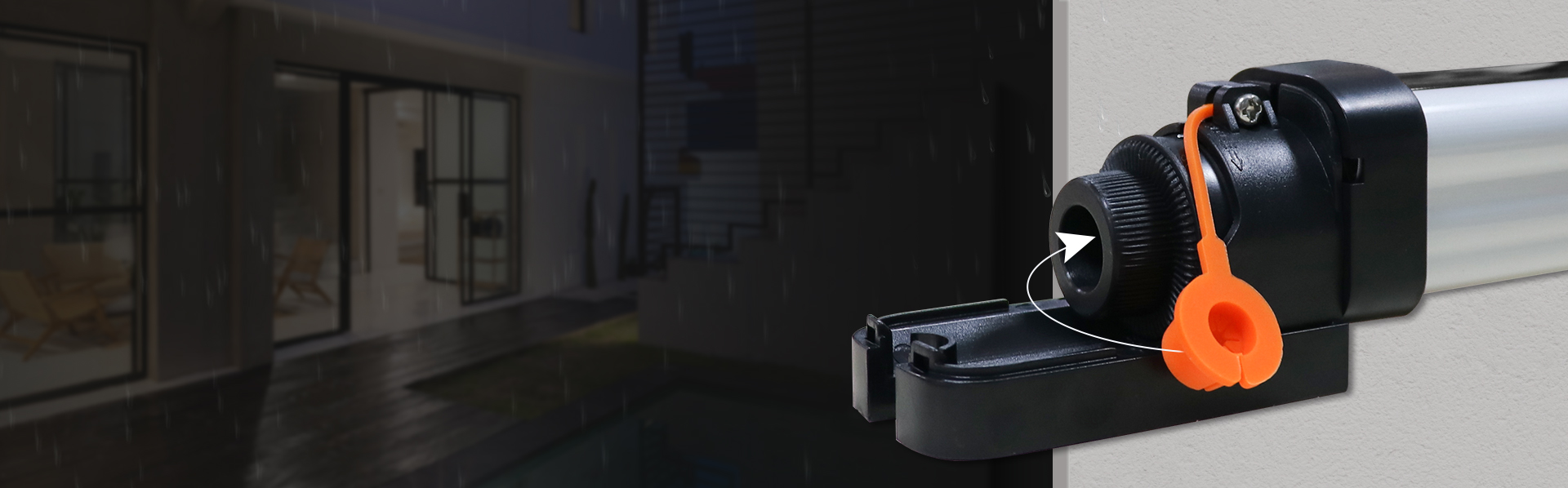

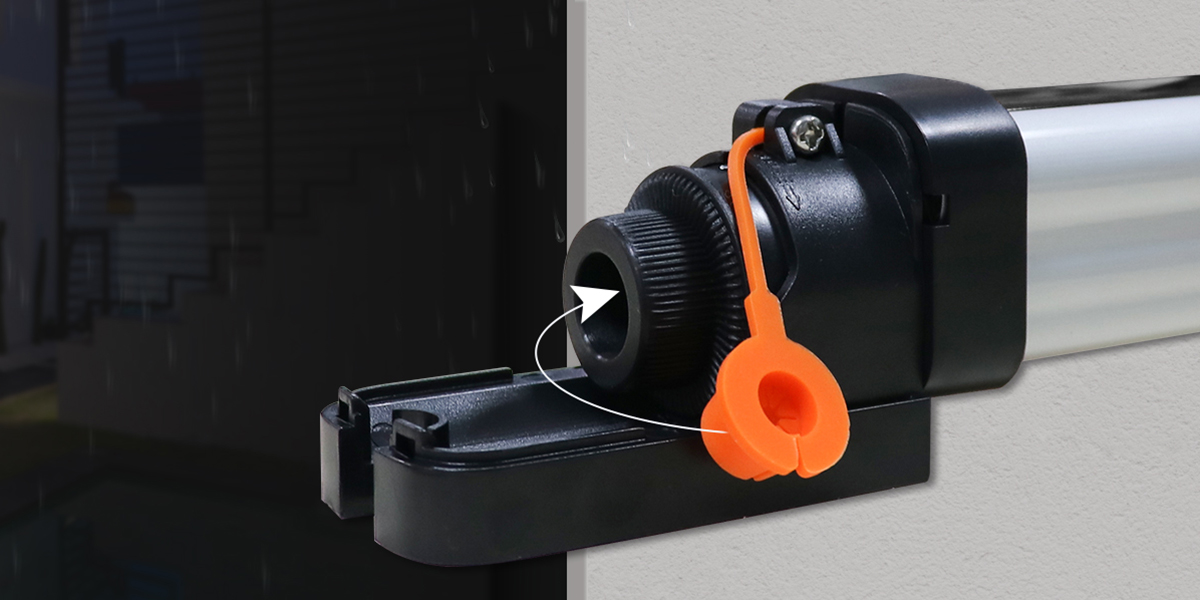

封闭式外接线结构设计,创新性地吸取“瓶盖”倒置设计灵感在保留外接线的同时将红外光栅的防水性能提升到了新的的高度;

采用数字变频与CPU微处理数码控制技术,整体稳定性更好,可靠性更高,抗干扰能力更强;

采用高档铝合金外壳,防拆、防剪、防移动功能设计;

支持异步、同步两种工作模式(出厂默认为异步工作模式);

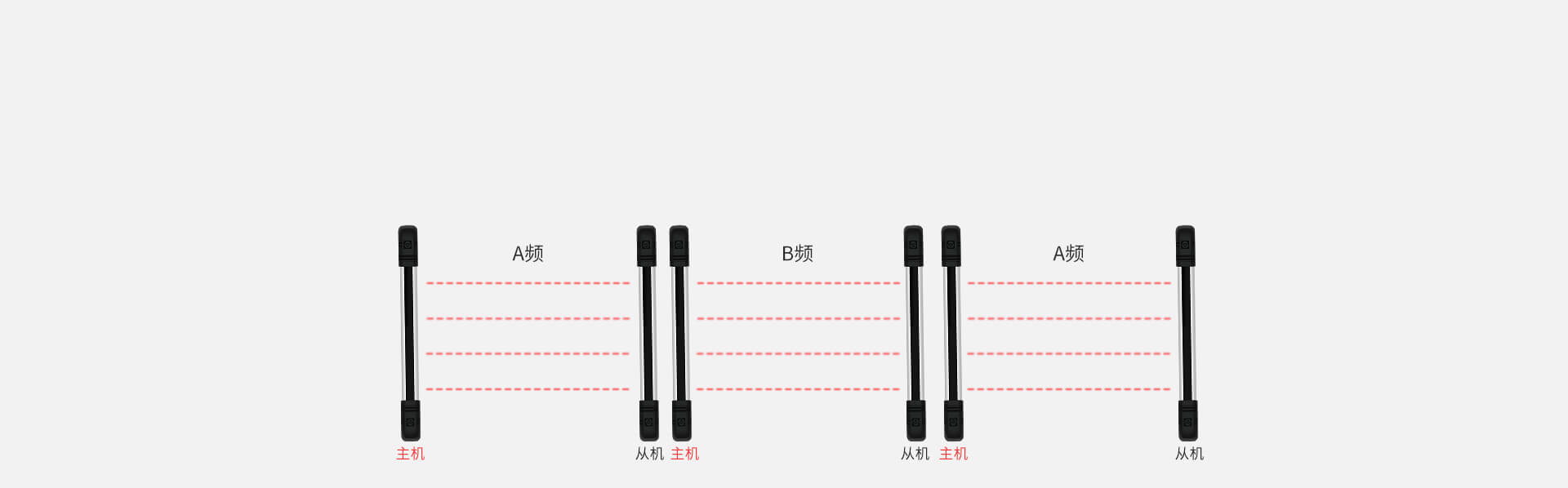

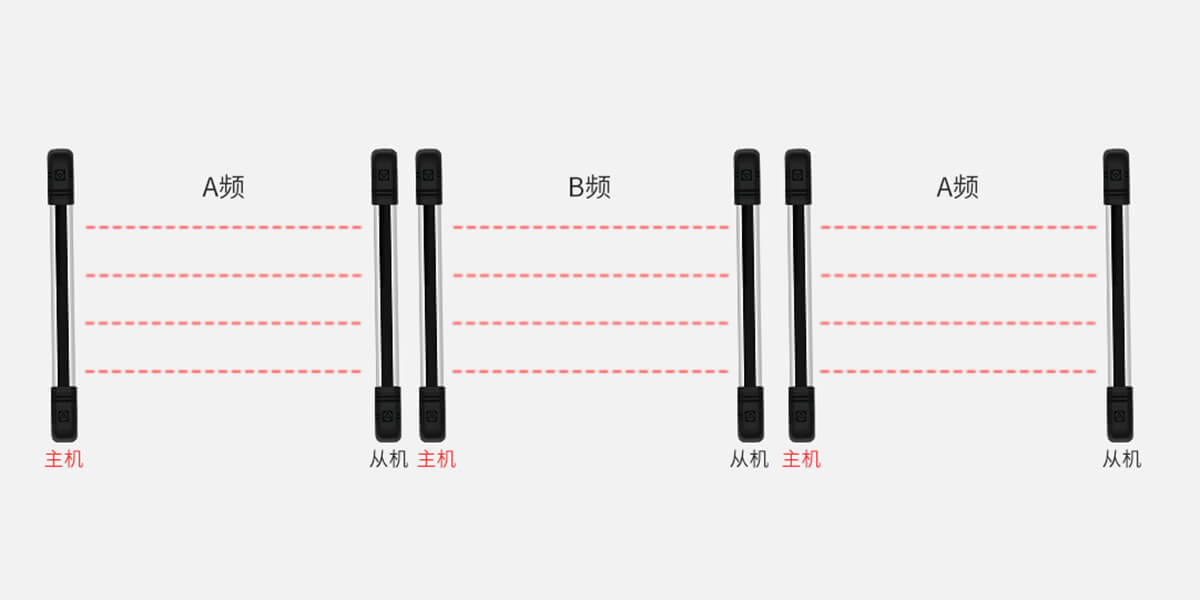

两段频率可选(出厂默认为A频工作模式),彻底解决相邻红外干扰;

双束识别功能能有效地防止小动物、飞鸟等引起误报;

灵敏度高、防范警戒距离三档可调;

具有防风、霜、雨、雪、雾、潮、太阳光斜照等特点;

支持防拆报警功能(当外壳被移去时报警);

支持蜂鸣器校准提示;

已通过了3C、CE、RoHS认证

技术参数

光束数两光束||高:48cm四光束||高:76cm
型号ABI10-482ABI30-482ABI100-482ABI10-764ABI30-764ABI100-764
距离10m30m100m10m30m100m
光束数六光束||高:108cm八光束||高:140cm
型号ABI10-1086ABI30-1086ABI100-1086ABI10-1408ABI30-1408ABI100-1408
距离10m30m100m10m30m100m
光束数十光束||高:172cm十二光束||高:204cm
型号ABI10-17210ABI30-17210ABI100-17210ABI10-20412ABI30-20412ABI100-20412
距离10m30m
10m

30m

100m

工作电压:    DC 9∽30V

工作电流:   120mA

光栅高度:   48cm

报警周期:     ≥1S(可设置即时报警)

感应速度:   40ms(可定制感应速度)

探测方式:   相邻两光束遮挡报警(可设置单光束报警)

报警输出:   无源继电器输出,(常闭、常开可选),接点容量AC\DC30V 2.0Amax;

防拆输出:   常闭,当外壳被移去时打开

防护等级:   IP65

光轴角度:  180°(水平)(垂直不可调)

工作湿度:     -30℃∽70℃
