EP-19(NB-IoT)智能无线门磁安装使用说明书

2021.01.25

一、概述

NB-IoT智能门磁(以下简称NB门磁)是基于NB-IoT新一代物联传感技术研发的一款物联网智能报警器,能快速感知门、窗等设备的开合状态,并通过NB-IoT网络将状态信息上报至管理平台。管理平台在收到报警信息后,可通过微信公众号、PC客户端、网络电话、网络短信等多种推送方式及时通知用户,确保用户能在第一时间接收到警情,守卫生命财产安全。

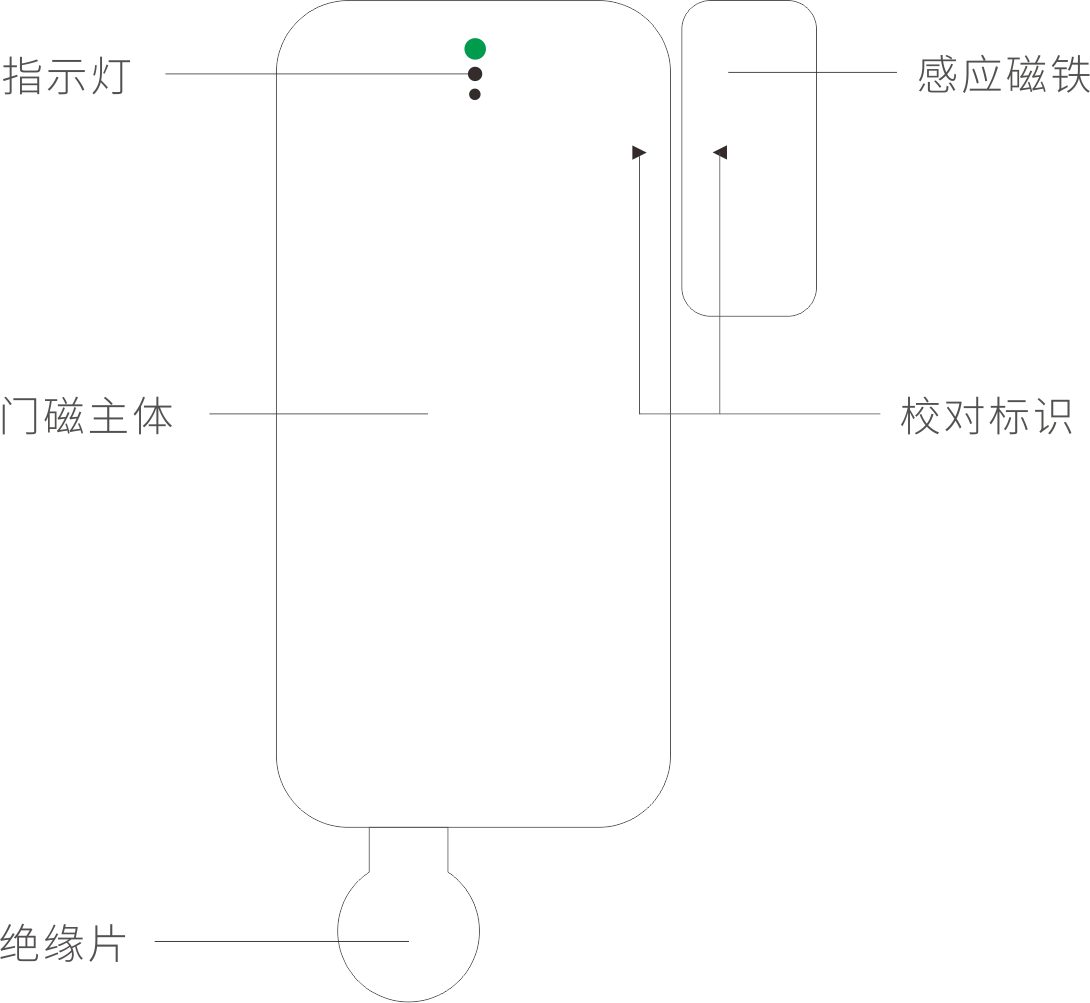

NB门磁由多个部件组成,由感应磁铁、传感器主体组成,如下图所示:

EP-19(NB-IoT)智能无线门磁安装使用说明书

二、设备参数

供电电池:2节1.5V 7号电池

电池寿命:1年(实际寿命取决于现场安装环境温度、网络状态及触发次数)

工作电压:DC2.5~3.0V

工作电流:静态≤20uA 、报警≤100mA

通讯方式:电信、移动NB-IoT网络

感应距离:<20mm

工作温度:-10℃ ~ 50℃

相对湿度:≤95%RH

外壳材质:ABS

外形规格: 105*40*21.5mm(门磁主体)、40*14.5*21.5mm(感应磁铁)

三、使用环境

NB门磁可广泛应用于社区、家庭、酒店、公寓、养老院等居住场所;企业园区、商铺、医院、展览馆、文博等公共场所的安全防范;也可用于酒店、社区隔离监测(简称电子封条)及消防通道安全门监测等项目。

注意:请不要将该产品安装在强磁环境及潮湿有水的地方及水下。

四、产品安装

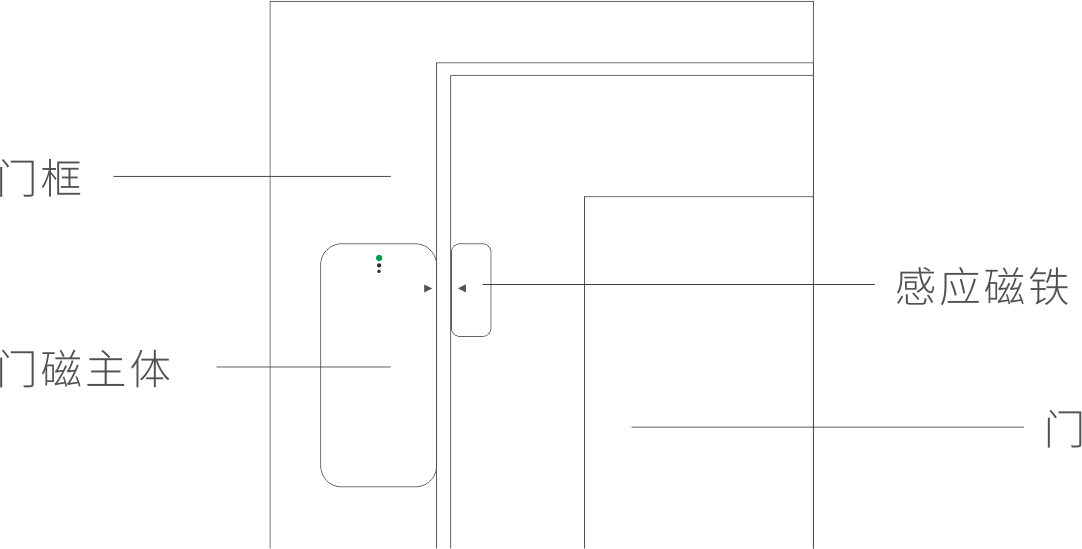

NB门磁采用纯无线设计,安装十分简单,拔掉门磁主体上的绝缘片,门磁会自动开机,待自检完成后,用附带的3M双面胶粘在门上即可,如下图:

EP-19(NB-IoT)智能无线门磁安装使用说明书

安装注意事项

1、门磁主体较重,装在门框上;感应磁铁较轻,装在门上,以免开关门震动引起门磁脱落;

2、门磁主体和感应磁铁上的校对标识必须对齐安装,且两者之间的距离不应大于1cm,否则可能会影响门磁的灵敏度。

五、产品使用

1、指示灯状态说明

a)待机状态:无闪烁

b)上电:红灯闪烁2秒

c)开门:红灯闪烁2秒、绿灯慢闪5下;关门 :绿灯常亮1秒,绿灯慢闪5下

d)通讯正常:绿灯慢闪5下

e)卡故障:黄灯慢闪5下

2、蜂鸣器状态说明(默认值为:2)

本产品支持现场蜂鸣器提醒功能(默认为:开门报警时滴滴声提示5s,关门蜂鸣器不提醒),也可结合不同的环境需要,通过平台客户端对设备进行远程设置。

3、平台接入

a)通过艾礼安“云警物联”系列微信公众号,如“云警物联”、“云警物联2”、“云警物联3”等,扫码添加,视频演示:

b)通过云警物联网云平台PC客户端添加管理设备

艾礼安云警物联网云平台支持统一分级管理,政企单位或运营管理人员可根据管理层级或实际需求,灵活、自由地分配管理账户和设备。

具体操作点击参阅《视频演示:通过PC客户端添加管理NB-IoT设备》

4、报警测试

在正常工作状态下,开门使传感器与感应磁铁分离20mm以上,红灯闪烁2s,蜂鸣器(默认值)脉冲响5秒,绿灯慢闪5下,直到灯灭,同时报警管理端收到报警通知,表示报警测试正常;如开门,指示灯无任何变化,请检查电池是否安装正常,如电池没电或电压过低时,请及时更换电池。

六、注意事项

1、本产品采用低功耗设计方案,更换电池或重新启动设备时,必须拆掉电池放置2分钟或者主动放电后,再装入电池重启设备。否则可能导致产品重启失败。长时间不使用设备时请取下电池。

2、在NB-IoT网络信号不稳定的地方使用时,产品功耗会急剧增大,从而影响电池续航时长和产品使用寿命,请尽量避免在没有NB-IoT网络信号或信号差的地方使用本产品。

3、本产品所用的电池属于高性能电池,在遇到明火、或处于高温高压等环境时,有爆炸的风险,请在常温环境下存贮本产品且避免违规操作。

七、产品维护与保养

1、正常环境下,电池续航可达1年以上,但在高温、高压等环境中使用将缩短续航时间。

2、当收到欠压提示时,请及时更换相同型号电池,更换后,请测试报警是否能正常。

3、在设备未安装前应妥善保管并采取相应的防尘、防潮、防腐蚀等相关措施。

4、如传感器发生故障或其他问题,请勿私自拆开传感器维修,请断开电池与当地经销商联系或返回厂家处理。

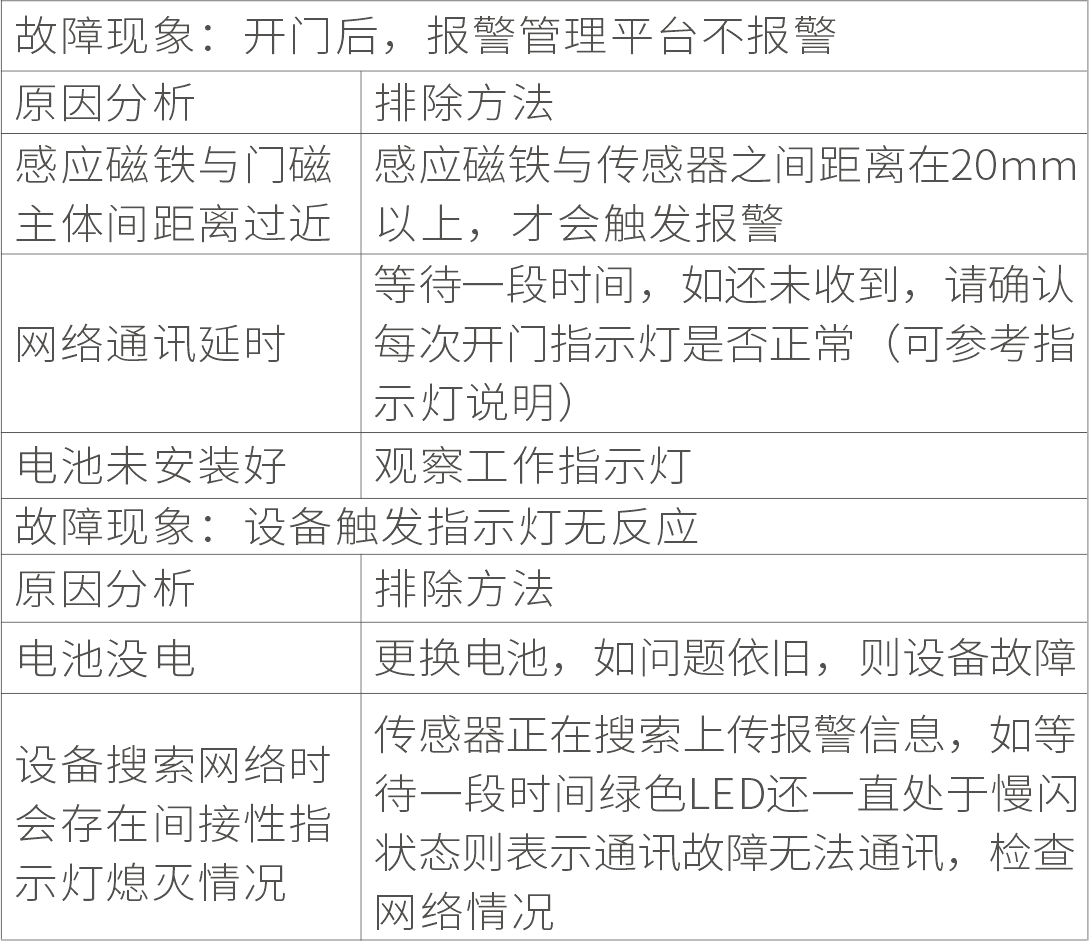

八、故障排除

EP-19(NB-IoT)智能无线门磁安装使用说明书
