JTY-AN-501系列光电式火灾烟雾探测报警器使用说明书

2022.01.05

一、产品概述

JTY-AN-501光电式烟感火灾探测报警器(以下简称报警器)是一款433MHz无线型烟雾报警器,能够探测火灾时产生的烟雾并及时发出报警信号。报警器采用光电式感烟器件,阻燃工程材料外壳及优良的生产工艺,外形美观,工作稳定。可广泛应用于住宅、休闲厅、咖啡厅、歌舞厅、店铺、仓库等需要进行火灾安全报警监测的场所。

二、产品参数

电源: 两节5号1.5V LR6 AA 1600mAh环保碱性电池

工作电压:DC2.5~3V

静态电流:≤20uA

报警电流:≤35mA

电池使用寿命:≤2年

报警提示:红色LED、声光报警

报警声压:>80dB(A)(正前方3M处)

工作温度: -10℃~50℃

工作湿度:≤95%RH

无线通信频率:433MHz

无线距离:空旷≤100米

尺寸:102.0x40.5mm(直径x高)

三、产品使用环境

1、适用场所

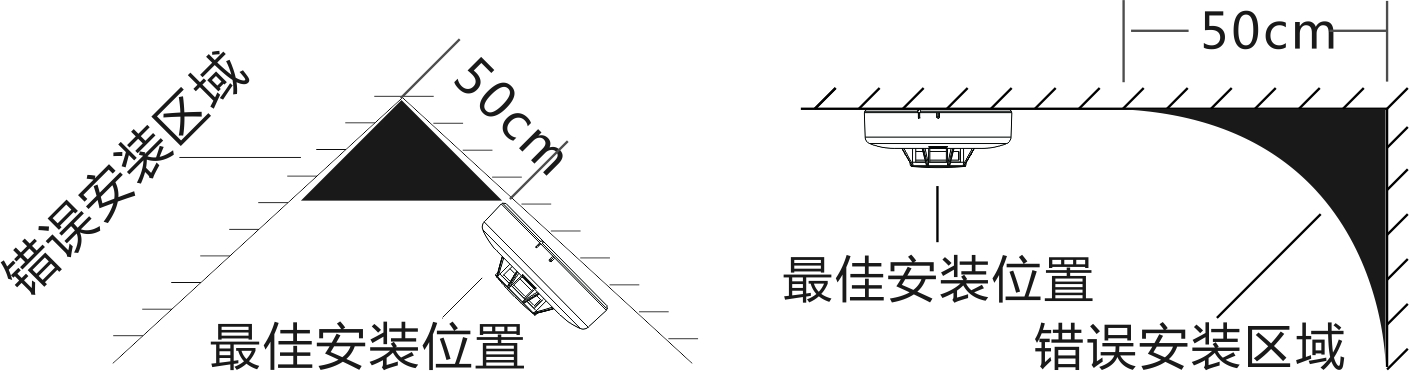

可广泛应用于住宅、店铺、仓库、宾馆、公寓、厂房等场所。建议安装在房顶中央,远离死角区域。

2、不宜安装的场所

A、尘埃、粉沫或者水蒸气大量滞留的场所。

B、产生腐蚀气体的场所。

C、车库、厨房及其正常情况下有烟停留的场所。

D、温度过高、湿度过大的场所。

JTY-AN-501系列光电式火灾烟雾探测报警器使用说明书

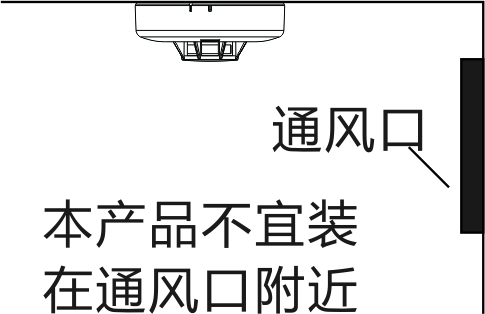

本产品不宜装在通风口附近

JTY-AN-501系列光电式火灾烟雾探测报警器使用说明书

四、产品拆装示意图

报警器由安装底座、电池仓、报警器主体等多个部件组成,如下图所示:

JTY-AN-501系列光电式火灾烟雾探测报警器使用说明书

五、产品安装与使用

1、产品安装说明

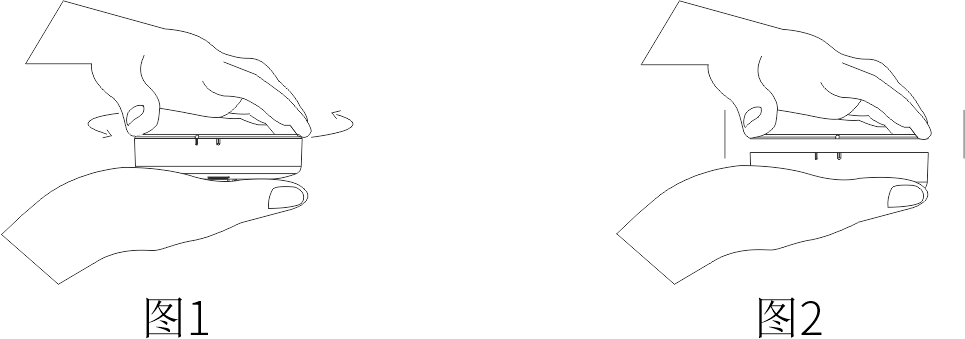

1.1、 打开报警器安装支架:如图1、图2所示,逆时针方向转动安装支架,再向上取下安装支架。

JTY-AN-501系列光电式火灾烟雾探测报警器使用说明书

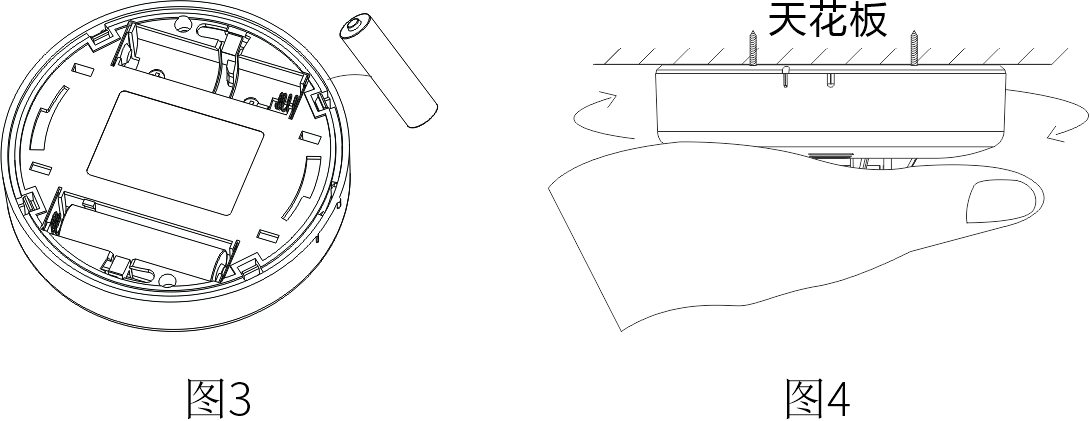

1.2、电池安装:打开安装支架后先安装好电池(安装时注意电池极性),如图3所示。

1.3、报警器安装:报警器电池安装完毕后,按下测试按键,确认设备正常工作后,即可将报警器固定到安装位置,报警器底部为分离式安装支架,用手抓住支架按标识逆时针旋转即可打开(如图1所示)。底座拆开后,将底座放到需要安装的位置固定好,最后把报警器对应底座扣上即可,如图4所示。

JTY-AN-501系列光电式火灾烟雾探测报警器使用说明书

2、使用说明

2.1、 指示灯状态说明

a)待机状态:红色LED指示灯每40s闪烁一次。

b)测试报警状态:按下自检按钮时,2s快闪三次,同时蜂鸣器“嘀嘀嘀”鸣响三声。

c)烟雾报警状态:当烟雾浓度达到报警值时,LED指示灯快速闪烁,同时蜂鸣器鸣响,如果烟雾一直未散去,LED指示灯会一直快闪直到烟雾散去或按下自检按钮(消音)时恢复正常。

2.2、 蜂鸣器说明

a)自检状态:按下自检按钮时,蜂鸣器“嘀嘀嘀”鸣响三声。

b)烟雾报警状态:当烟雾浓度达到报警值时,蜂鸣器“嘀嘀嘀”间隙鸣响,如果烟雾一直未散去,蜂鸣器会一直长响,直到有烟雾散去或按下自检按钮(消音)时才能恢复正常。

2.3、按键自检

在报警器正常工作状态下,按下报警器自检按钮,LED指示灯闪烁三次同时蜂鸣器鸣响三声,表示自检成功,如按下按钮无任何变化,请检查报警器电池是否正常,如电池没电或是电压过低时请及时更换电池。

2.4、 喷烟测试

在报警器正常工作状态下,做喷烟测试,当报警器检测到烟雾且浓度达到报警值时,LED指示灯闪烁同时蜂器鸣响,代表测试成功。

2.5、 报警说明

当烟雾浓度超过设定标准值时,LED指示灯闪烁同时蜂鸣器响。如烟雾一直未散去,报警器会一直报警,直到烟雾散去或按下自检按钮才能恢复正常。

注:报警器长时间报警,会耗费大量的电池电量,如果因发生火灾或有大量烟雾长时间触发报警器,待警情处理后,建议更换报警器的电池,确保报警器后续正常工作。

2.6、 无线对码说明

首先将报警主机进入无线对码(自学)状态,然后按下报警器自检按钮,触发报警器发射无线433MHz信号,报警主机接收到无线信号后,提示自学成功,表示对码成功。注:具体操作流程请参阅报警主机说明书。

六、使用注意事项

1、请不要将报警器安装在温度高、湿度大、灰尘大的地方,并应保持报警器周围环境空气清洁。

2、避免将报警器安装在附近有大量油漆、稀释剂等产生胶状悬浮等物品的场所,以免影响报警器正常监测。

3、本产品为光电式感烟火灾探测报警器,火灾时能发出声光报警提示,但不能起到灭火作用,我司对火灾造成的任何财产损失不予承担任何法律责任。

七、维护与保养

1、报警器安装后,需每月对探测器进行自检(按下自检按钮或喷烟测试),若发现故障请及时处理。

2、正常环境下,电池续航可达2年,但在高温、高湿等环境下使用将缩短续航时间。

3、当报警器电池欠压时,请及时更换相同型号电池。更换后,若按下自检按键能正常发出声光报警提示,即为更换成功。

4、报警器应在即将调试前安装,在安装前应妥善保管并采取相应的防尘、防潮、防腐蚀措施。

5、若报警器发生故障或其他问题,请不要私自拆卸报警器进行维修,断开电源并联系当地经销商进行售后处理。

6、遇到火灾,报警器报警后,建议更换新电池(火灾发生时,报警器会一直报警,直到烟雾散去或没电才会停止)。

八、开箱检查

包装盒内:

1、报警器 1只

2、底座 1只

3、使用说明书 1份

4、膨胀塞 2个

5、自攻螺丝 2个

6、合格证
