产品手册

PS-980温湿度一体探测器使用说明书

2021.01.25

一、产品概述

智能温湿度是一款超低功耗系列温湿度变送器,平均功耗不足0.03W,功耗不到同类产品的十分之一。超低功耗和独特风道设计,彻底解决电路板温度问题,测量更精确,响应更快等特点。使用瑞士进口二代传感器探头,保证了产品的优异测量性能。强大的功能及稳定性能,独特的控制逻辑, 可以实现多种功能控制和远程监控,如高温警告、低温警告、高湿警告,低湿警告、加热、制冷、加湿、除湿等。广泛应用于通讯机房,智能楼宇、厂房车间、仓库、药库、图书馆、博物馆、实验室、办公室、通风管道、大棚等场所。

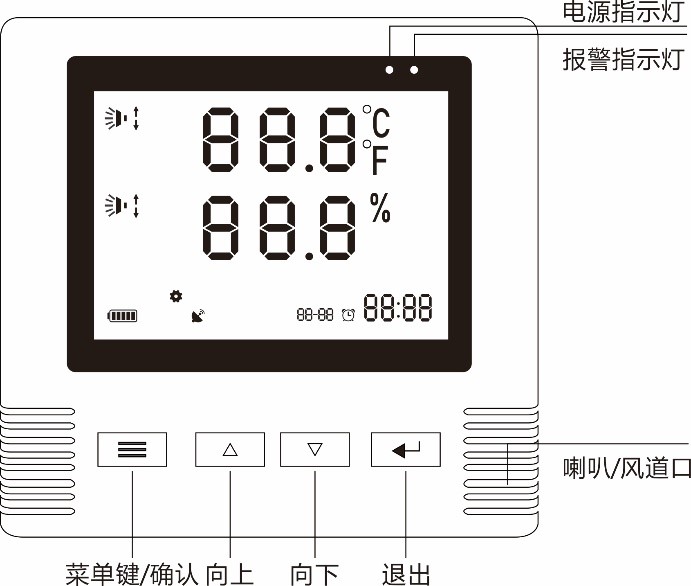

二、产品外观

PS-980温湿度一体探测器使用说明书

三、产品特点

  • USB接口充电

  • 摄氏度华氏可切换,全球通用

  • 超低功耗及独特风道设计

  • 壁挂吸顶结构设计,易于安装

  • 防止电路升温

  • 超强稳定性和抗干扰能力

  • 测量更精确,响应更快

  • 测量精度高,范围宽,一致性好

  • LCD大屏显示设计,大方美观

  • 产品防护性能强,一级防雷保护

  • 瑞士进口二代高精度探头

四、技术参数

温湿度参数

  • 额定电压:1、DC5V (采用Micro USB接口供电)/2、有线外部接12V供电

  • 测量范围:温度:-20℃~80℃/湿度:0-99%rh

  • 测量精度:温度:±0.3℃ 分辨率0.1℃ 湿度:±3%rh 分辨率1rh

  • 平均功耗:<0.03W 平均电流:<2mA

  • 报警输出:1路开关量输出(常开/常闭可选)

  • 有效工作面积:10-20 m²/只

  • 安装方式:室内墙面安装,天花板吸顶安装

  • 产品尺寸:120*115*32mm

温湿度探头参数

  • 尺寸:3X3X1.1mm

  • 输出:IIC数字

  • 电源电压范围:2.1至3.6V

  • 能耗:3.2μW(在8位,1次测量/秒条件下)

  • RH工作范围:0-100%RH

  • T工作范围:-40至+125℃(-40至257℉)

  • RH响应时间:8秒(tau63%)

注明:探头线加长至5米以上,探头的探测值会有±2℃偏差。

五、产品设置

产品接线说明:红色线接DC12V电源正,黑色线接DC12V电源负,橙色线接COM口,黄色线为常闭输出,白色线为常开输出。

按键及操作设置

菜单键:PS-980温湿度一体探测器使用说明书 向上键:PS-980温湿度一体探测器使用说明书 向下键:PS-980温湿度一体探测器使用说明书 返回键: PS-980温湿度一体探测器使用说明书

按一下菜单键PS-980温湿度一体探测器使用说明书 ,进入进入上限温度调整(按PS-980温湿度一体探测器使用说明书  PS-980温湿度一体探测器使用说明书键进行加减调整)再按一下菜单键PS-980温湿度一体探测器使用说明书确认 时进下限温度调整。如此类推分别是上限温度,下限温度。上限湿度、下限湿度、分钟,小时,日期,月份。如不需要调整,按返回键PS-980温湿度一体探测器使用说明书退出。

(注明:必须按菜单键PS-980温湿度一体探测器使用说明书确认,否则调整无效)。

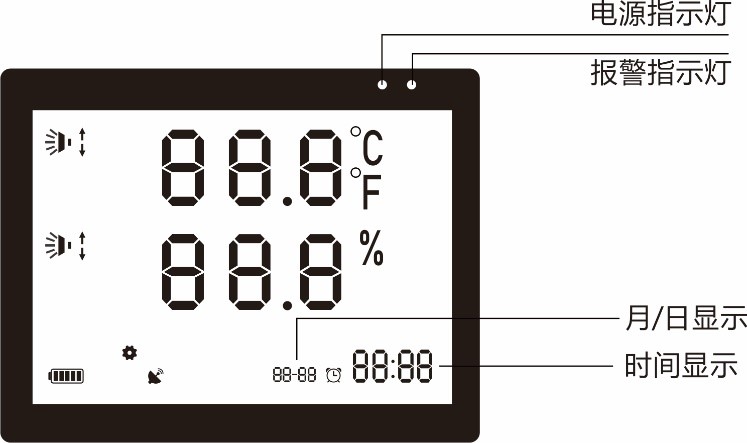

图解

PS-980温湿度一体探测器使用说明书

左LED亮,表示外接电源供电,电池供电不亮。

右LED闪亮,表示温湿度报警。

★待机状态下,长按PS-980温湿度一体探测器使用说明书3秒切换摄氏度或华氏度。

上限温度 PS-980温湿度一体探测器使用说明书

下限温度 PS-980温湿度一体探测器使用说明书

上限湿度 PS-980温湿度一体探测器使用说明书

下限湿度 PS-980温湿度一体探测器使用说明书

时间显示 PS-980温湿度一体探测器使用说明书

日期显示 PS-980温湿度一体探测器使用说明书

六、功能简介

1、1组有线常闭或常开继电器报警输出。

2、内置电池,防断电记忆功能。

3、拆卸式NIHI可充电电池,断电自动转换备用电池(电池选配)。

4、测试用Micro USB接口供电,方便实用(有线外接12V)。

5、可外接温湿度探头。
