JA-5188D吸顶可燃气体探测器使用说明书

2021.01.25

一、概

本产品为可燃气体探测器,用于检测可燃气体的泄漏,预防气体泄漏造成的伤害。可燃气体探测器采用高稳定性半导体式传感器,具有稳定性高,灵敏度漂移小等特点。产品采用吸顶式安装方式,安装简单,接线方便, 广泛用于家庭、宾馆、公寓等存在可燃气体泄漏的场所进行安全监控。可以检测天然气、液化石油气、人工煤气等。

二、工作原理

当探测器探测到环境中可燃气体泄漏,并达到探测器设定的报警浓度时,探测器红色LED灯闪烁,并发出报警提示音,输出报警信号。当周围环境可燃气体浓度降到设定阈值以下时,探测器自动恢复到正常工作状态。

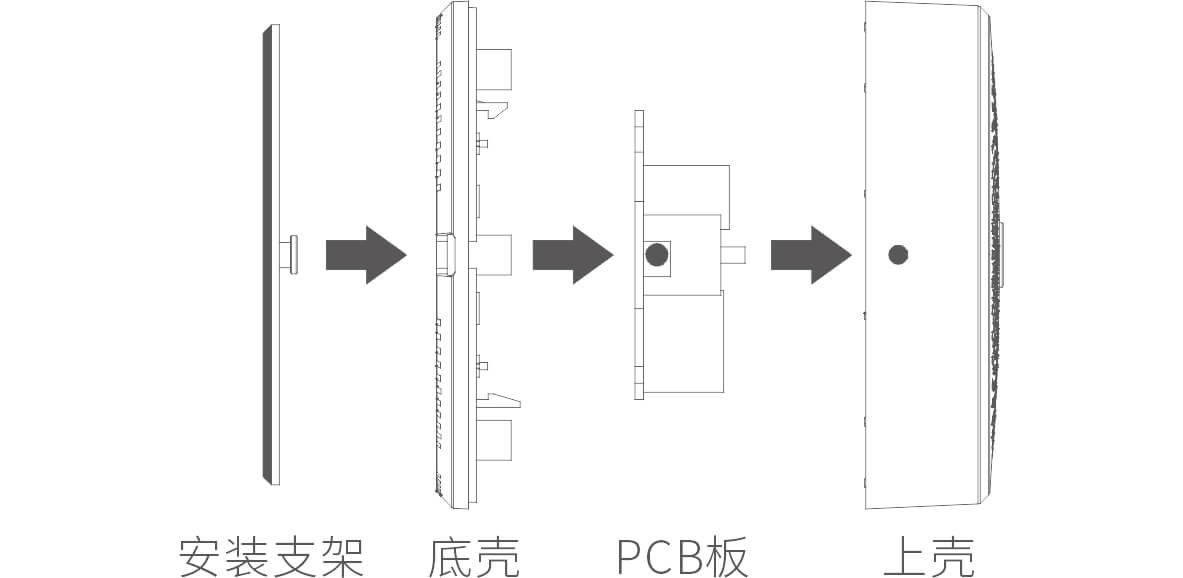

三、示意图

JA-5188D吸顶可燃气体探测器使用说明书

JA-5188D吸顶可燃气体探测器使用说明书

四、技术参数

工作电压:DC10V~24V

静态电流:≤100mA

报警电流:≤160mA

自检时间:1分钟

报警浓度:7%LEL 误差:3%LEL(甲烷)

传感器:高稳定性半导体式传感器

报警方式:报警指示灯闪烁、蜂鸣器响

复位方式:当燃气浓度低于报警浓度时,自动复位

报警声音:≥70db

报警输出:继电器输出,常开(NO)、常闭(NC)

继电器类型: DC24V 2A ,AC110V 2A

环境温度:-10℃~+50℃

相对湿度: ≤95%,不结露

安装方式:吸顶安装

外形尺寸:95*35mm

五、产品安装、接线及状态说明

1、安装注意事项

(1)、首先确定所需检测的气体比空气重还是比空气轻,比空气重的气体:液化石油气等;比空气轻的气体:天然气、人工煤气、沼气等;

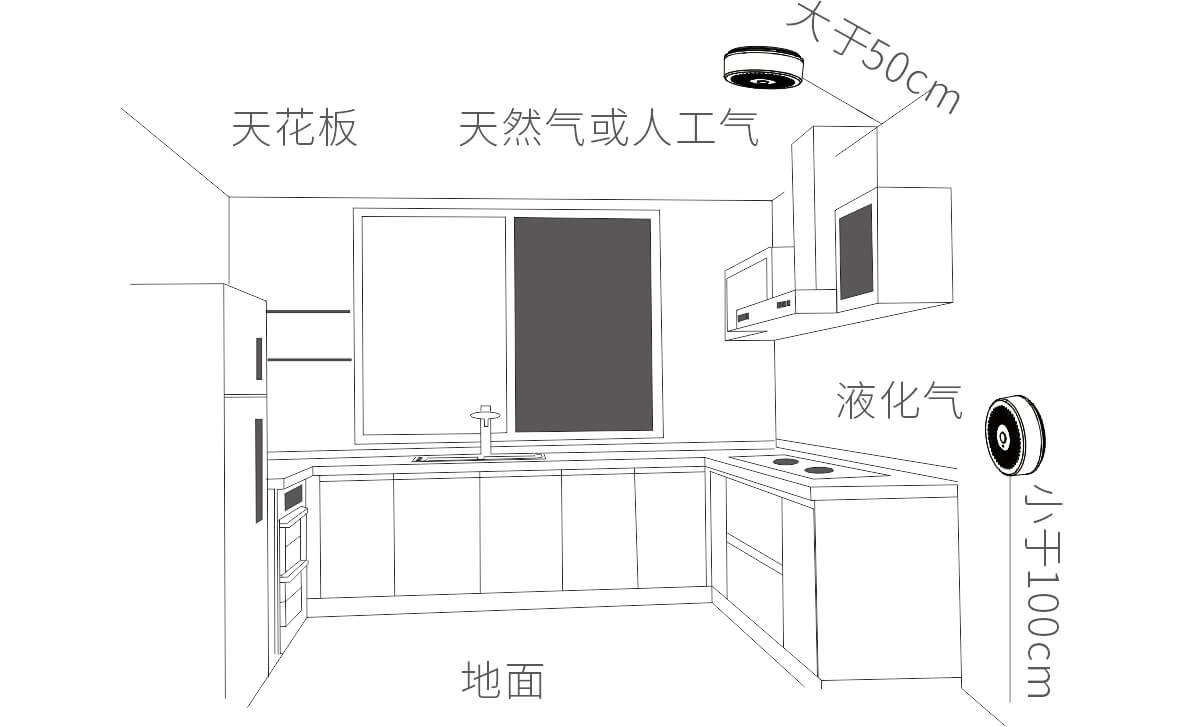

(2)、根据燃气的轻重选择在合适的地方安装探测器:

被探测气体比空气重时安装于高出地面0.3-1.0米,距气源半径1.5米;

被探测气体比空气轻时安装于低于天花板0.3-1.0米,距气源半径1.5米;(详见下图)

JA-5188D吸顶可燃气体探测器使用说明书

(3)、家庭安装时还应注意,安装位置不能离燃气炉具太近,以免探测器受到炉具火焰的烘烤;不能安装在油烟大的地方,以免引起误报警或导致探测器的进气孔进气不畅,从而影响探测器的探测灵敏度;也不能安装于排气扇、门窗边与浴室水汽较大处;

(4)、按图正确接线,所有的接线安装必须符合国家及地方的有效法规、标准。不恰当的连接将导致在发生燃气泄漏时,不能正常报警;

(5)、用安装螺丝将探测器支架固定在墙面,挂上探测器。

2、接线说明

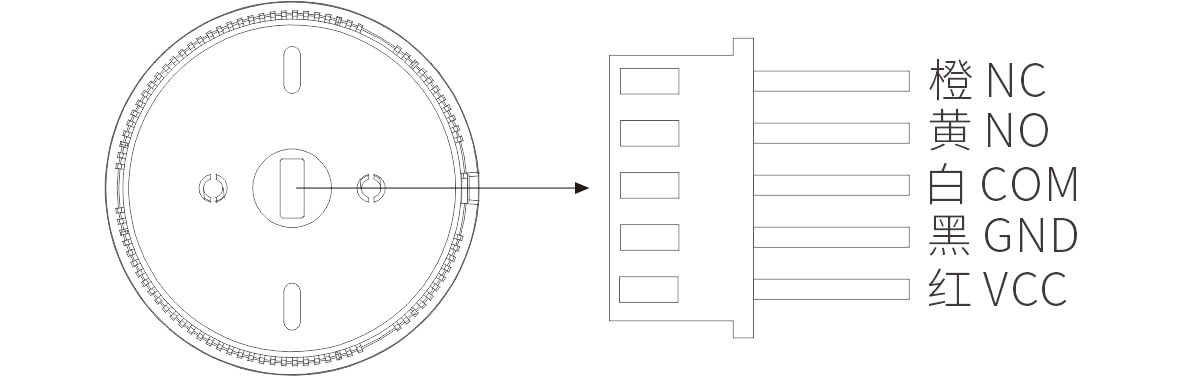

探测器出厂时自带外接线输出,接线时需按颜色标识接线,线色功能定义:红色为电源正极、黑色为电源负极、白色为报警输出公共端、黄色为报警输出常开(NO)、橙色为报警输出常闭(NC)。如下图所示:

JA-5188D吸顶可燃气体探测器使用说明书

3、指示灯及蜂鸣器状态说明

(1)、断电状态下,指示灯灭。

(2)、上电自检:红、绿、黄灯分别慢闪。

(3)、报警状态:红灯快闪,蜂鸣器“嘀嘀嘀”响。

(4)、故障:传感器损坏,黄灯慢闪,蜂鸣器2秒“嘀”一声。

(5)、欠压:红灯慢闪,蜂鸣器10秒“嘀”一声。

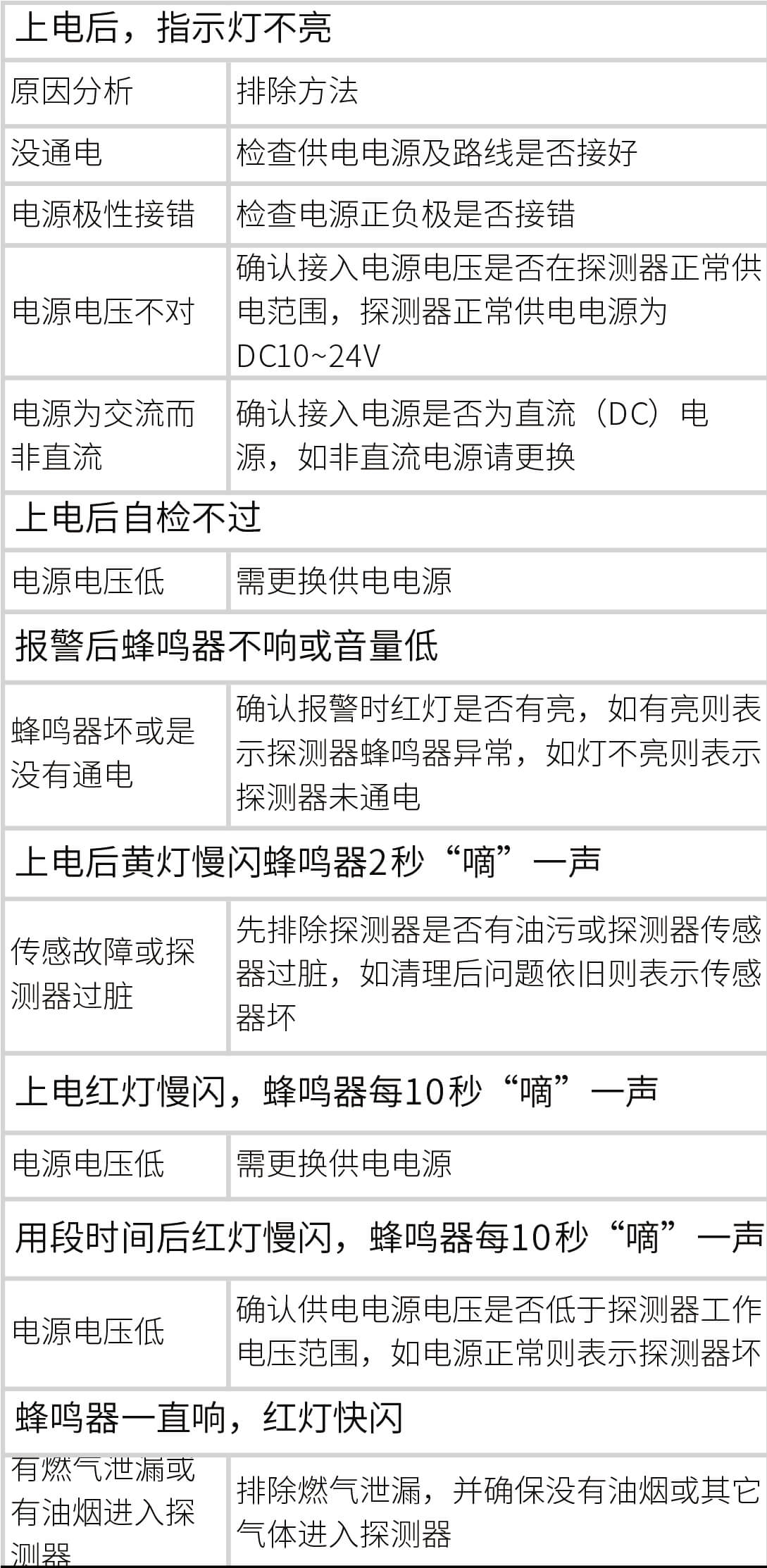

六、产品故障排除

JA-5188D吸顶可燃气体探测器使用说明书

七、使用注意事项

1、请不要将探测器安装在温度高、湿度大、油烟大、灰尘大的地方,并应保持探测器周围空气环境清洁。

2、避免将探测器安装在附近有大量油漆、稀释剂等产生胶状悬浮等物品的场所安装,以免影响探测器正常监测。

3、本产品为可燃气体探测器,当遇到可燃气体泄漏时,能发出声光报警提示但不能灭火,我们对燃气泄漏时造成的火灾及任何财产损失不承认任何法律责任。

八、维护与保养

1、探测器在使用中,每月需按下测试按钮对探测器进行测试,若发现故障,请及时进行检修。

2、探测器安装后,应妥善保管并采取相应的防尘、防潮、防腐蚀措施,延长探测器使用寿命。

3、如发生探测器故障或其他问题,不要私自拆卸维修,请断开电源并与当地经销商联系处理。
