网络型光纤振动探测器(四防区/八防区)

S4/S8防区采集器是网络型振动光纤系统中的核心部分，可安装在控制室或周界围墙的弱电柜中，主要用于采集振动传感光缆经过外力振动后产生的光信号，并对该信号进行分析处理，提取信号的特制值，通过通讯光缆传输到工控机上进一步的分析处理。采集器内部结构采用模块化设计，维护简单方便，针对寒冷的区域，采集器内部还增设了温控模块可以使采集器内部的温度保持在一个恒定的值。

功能特点

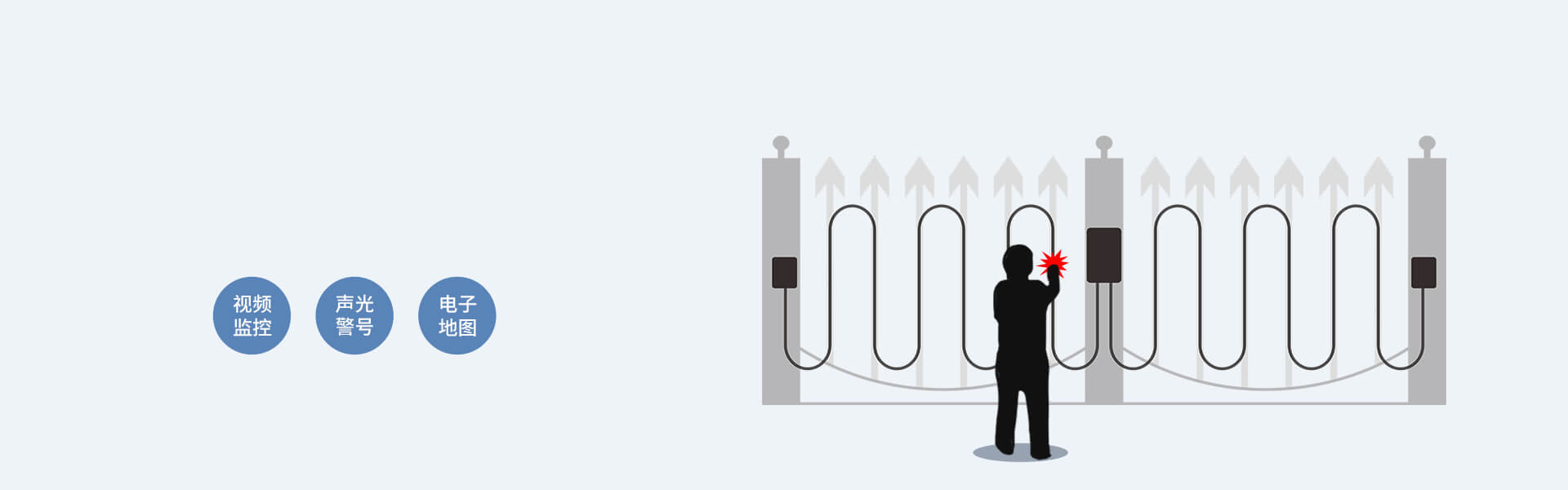

1.支持软件进行管理，支持电子地图功能、视频联动、记录查询管理等功能。

2.支持网络调试软件，根据IP地址搜索设备，并修改参数信息。

3.支持通过网络调试软件调节在局域网内设备的灵敏度。

4.支持通过网络，实现远程监控、调试、维护。

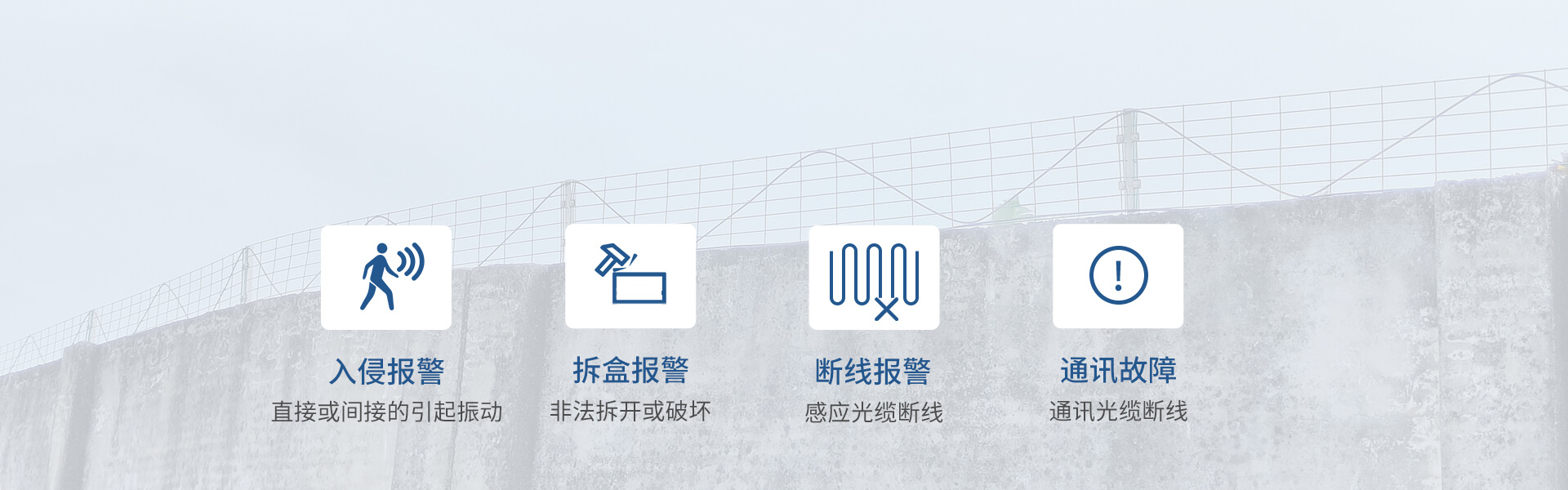

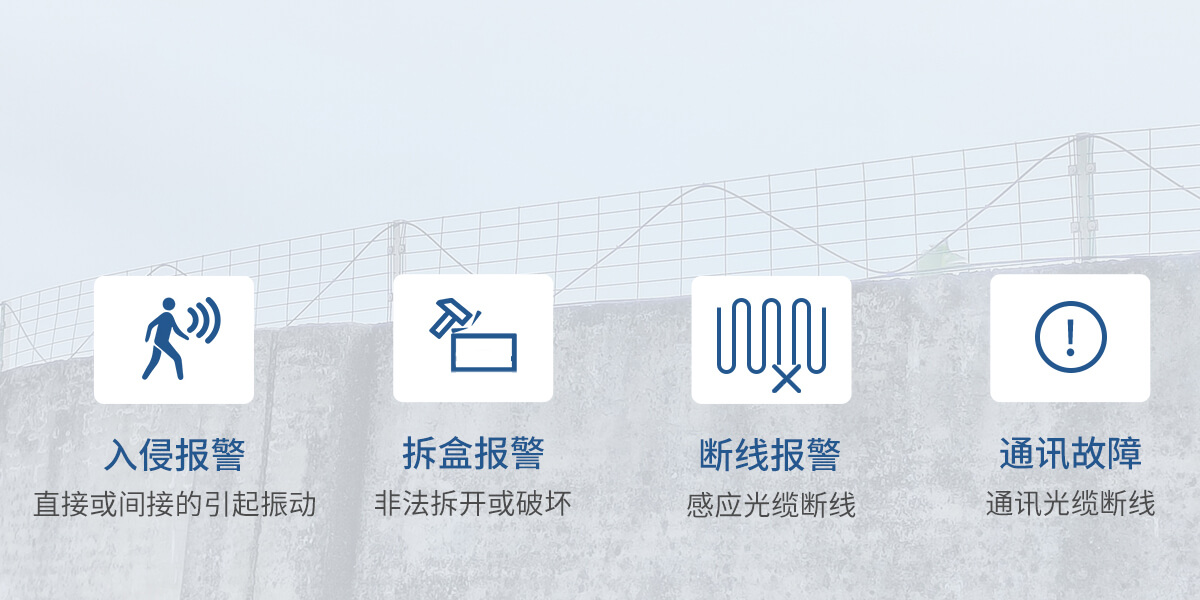

5.支持振动探测、断纤、防拆等多种报警方式。

6.设备自带 LAN 接口及 IP 地址，基于 TCP/IP 协议，通过网络拓扑，可实现系统防区的拓扑及扩容。

7.实时检测设备运行状态、数据，参数设置针对性强，操作简捷。

8.设备上电后，设备自动启动工作，无需人工手动操作。

9.设备支持独立运行，提供开关量报警输出，常开或常闭可选。

10.支持接入其他报警系统，亦可搭配软件操作使用。

11.单防区最长1KM，实际防区长度取决于光缆长度。

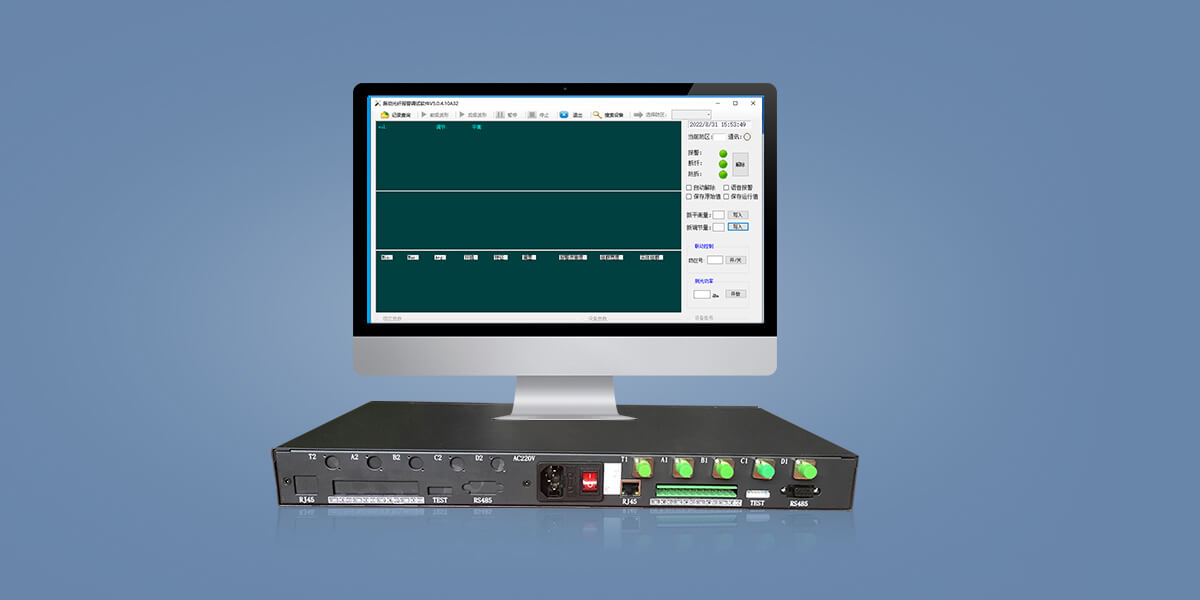

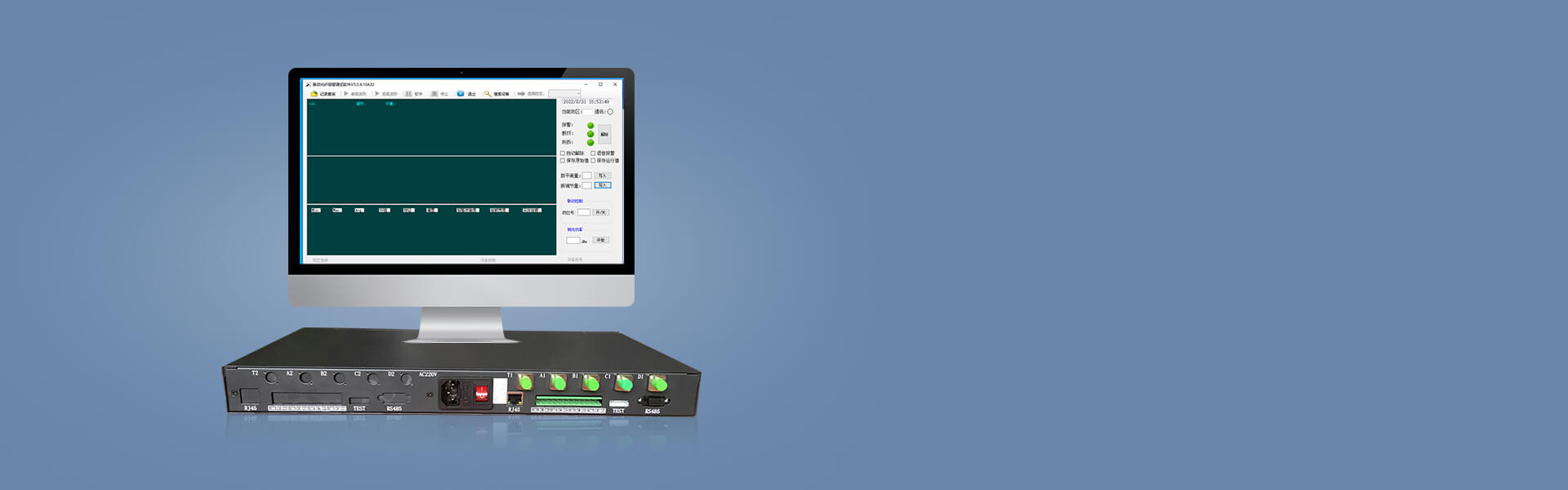

12.可通过网络调试软件查看实时振动波形或调取波形参数。

13.可设置为手动解除报警或自动解除报警，自动解除报警时间可调。

技术规格

电气参数：工作电压：AC220V

系统功耗：6W-8W

警戒功耗：<5W

报警功耗：<15W

防护等级：IP21

光纤接口：10路FC法兰接头，FC/APC接口（出厂标配）

通讯口：RJ45  100M网络口

工作湿度：0～95%R.H

设备工作温度：-10℃～55℃

尺寸：长×宽×高=432 ×207×44mm

重量：3kg

箱体材料：1.2mm冷轧钢板

箱体颜色：主体黑色

安装方式：上机架或平放在桌面上

指示灯：电源指示，状态指示

调试接口：TCP/IP网络接口

单防区探测长度：1000m

组网采集器个数：同网段255个采集器

系统最大防区个数：≤254*4

频率响应范围：500Hz～100KHz

报警响应时间：≤2S

复位响应： ≤1S

振动传感覆盖率：100%

误报警率：≦2%

工作状态：在线24小时实时监测

报警灵敏度：用户可调

光源寿命：15年以上

最大输出光功率：10W

报警信号输出：Webservice通讯协议、开关量信号接口

工作波长：1510～1590nm

光纤类型SM、9/125、900μm

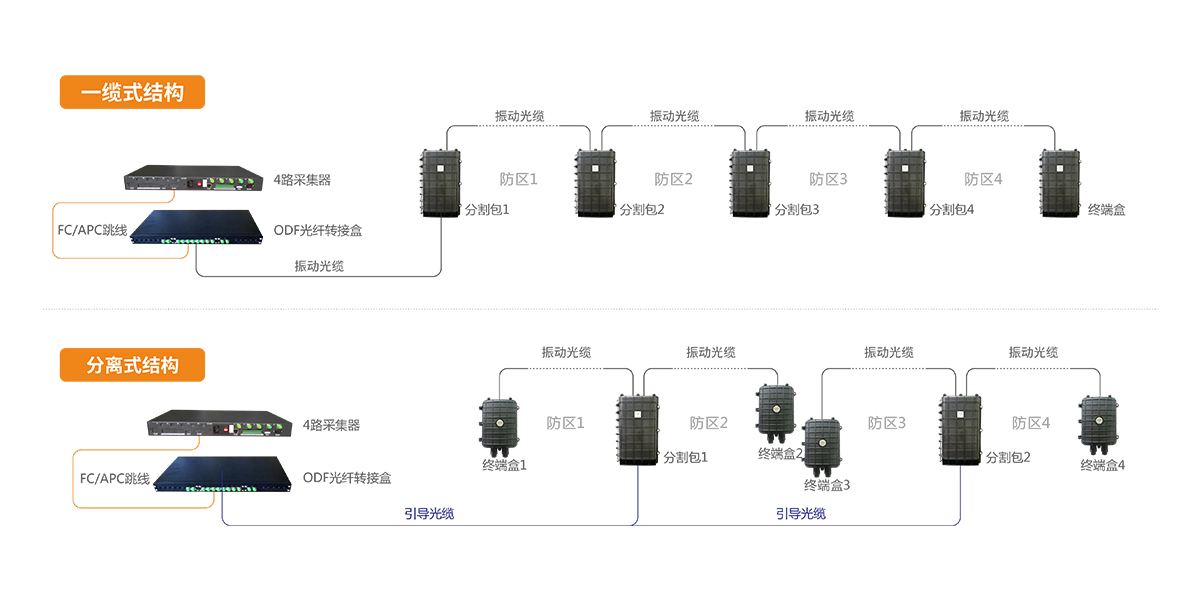

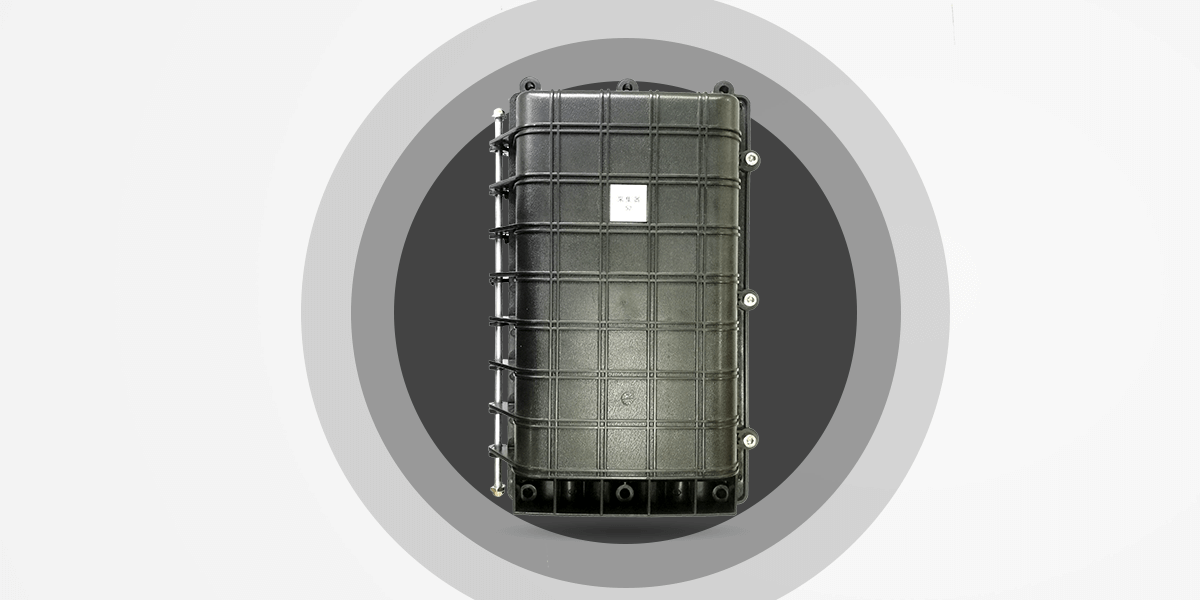

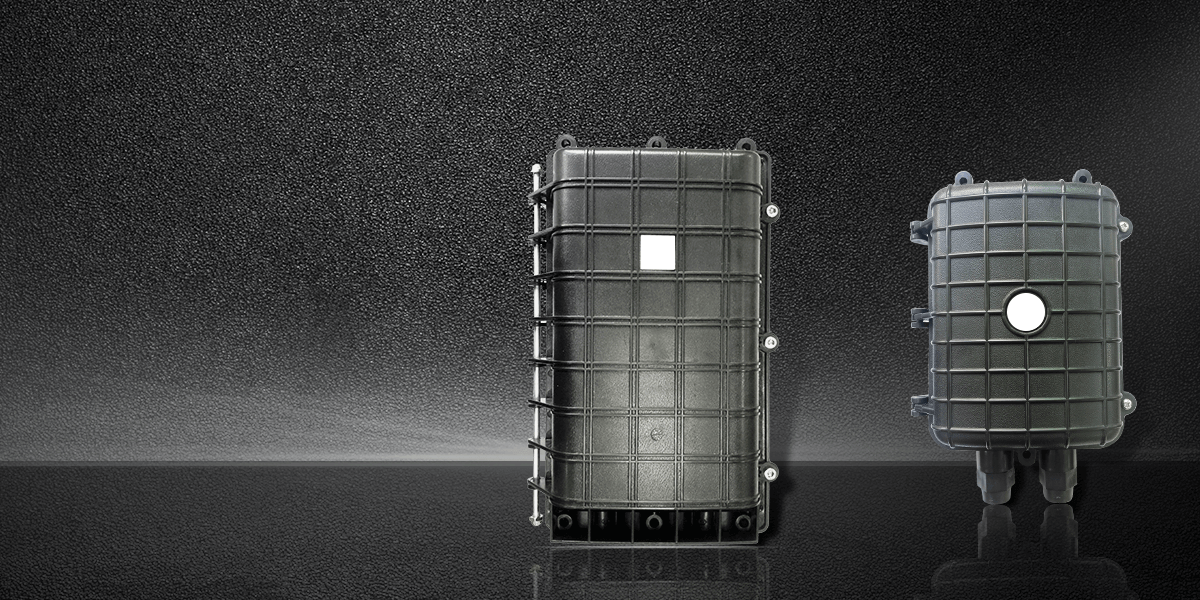

分割包参数AL-VOC-2521

材质：ABS工程塑料。

光纤波长：1550nm。

工作电源：无源设备。

带宽: ±20 nm。

最大插入损耗：3.5 dB。

最大温度系数: 0.002 dB/℃。

光学性能：无附加衰减。

拉伸：能承受＞1000N的轴向拉伸力。

压扁：能承受2000N/10cm压力1min。

密封性能：符合IP65标准。

绝缘电阻：盒内绝缘电≥2×10MΩ/500V（DC）。

抗电强度：盒内施加15KV（DC）1min不击穿、无电弧。

冲击：能承受16N.m。

使用寿命：＞20年。

防水等级：IP56

尺寸： 386mm×250mm×120mm。

工作温度：-40℃～+75℃。

防区终端盒参数AL-VOC-0500

材质：ABS工程塑料

光学性能：无附加衰减。

密封性能：充气压力为100KPa±5 Kpa，浸泡清水中15min无气泡逸出。

拉伸：能承受＞1000N的轴向拉伸力。

冲击：能承受16N.m冲击三次。

工作温度：-40℃～55℃。

含光缆熔接
