关于泄漏电缆,你有哪些知识盲区?

2020.10.28

可能你还没有用过泄漏电缆,或者接触过但了解的不够透彻。泄漏电缆到底是什么?它的工作原理是怎样的?它有哪些优势?好用吗?……这篇文章,为你详解艾礼安泄漏电缆,帮你走出泄漏电缆的知识盲区!

泄漏电缆是一种隐形的入侵探测报警系统,主要用于银行、机场、监狱、军事基地等场合,亦可用于野外地形较为复杂的地方(如高低不平的山区及多转角、落差大的周界等),以达到有效安全防范的目的。


系统组成

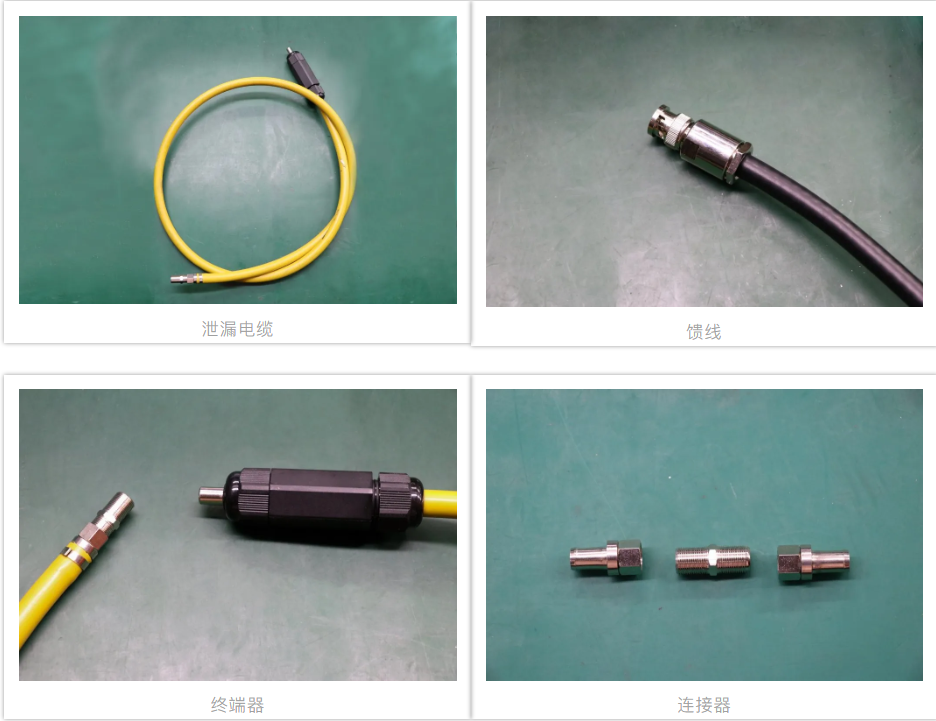

艾礼安泄漏电缆系统主要是由泄漏电缆主机、非泄漏电缆(馈线)、泄漏电缆以及终端器等组成。

关于泄漏电缆,你有哪些知识盲区?


关于泄漏电缆,你有哪些知识盲区?

泄漏电缆主机:主要对周界警戒区域做入侵判断,当检测到有入侵时,输出报警信号。主要包括射频信号发射、射频信号接收、电源输入、开关量输出、警号输出、开关量输入、RS485、RJ45等接口。

泄漏电缆:用于射频磁场的发射和接收载体,每根长度出厂为100米。

非泄漏电缆(馈线):是一段多层屏蔽同轴线缆,用于连接泄漏电缆主机和泄漏电缆,每根长度出厂为3米。

终端器:用于泄漏电缆的终端位置,是收/发信号的回路负载。


工作原理

想要深入了解一种产品,工作原理的认知必不可少,泄漏电缆的工作原理如下:在单个防区内,敷设两条泄漏电缆,正常工作时,一根泄漏电缆传送一定频率的电磁场,另一根平行敷设的泄漏电缆接收电磁场,形成磁场能量防护。当入侵者进入两根泄漏电缆形成的电磁场探测区域时,电磁场能量受到波动,引起接收信号变化,通过泄漏电缆主机的智能分析,判断是否报警。


泄漏主机特性

1、单、双防区可选,防区范围:001~255;

2、双防区主机可跨防区号设置,两个防区独立管理,互不牵连;

3、支持多种报警类型:入侵、短路、断线、故障、输入等;

4、主机面板上的LCD液晶显示屏可实时动态显示前端电缆状态;

5、供电设计:DC:12V 3A适配器、标准POE网络供电;

6、工作频率为46~90MHZ(45个频率点可调);

7、灵敏度百档连续可调;


安装注意事项

1、两根泄漏电缆必须平行安装,相距0.3米~1.0米(建议0.5米)。

2、泄漏电缆线埋设深度为0~10厘米(建议尽量浅埋)。

3、电源线、信号线与泄漏电缆线都不能紧贴安置,亦不可装于同一根PVC管中,相互平行之间的间隔距离应大于50厘米。

4、泄漏电缆线进行埋设时必须穿PVC管,以防止被破坏。

5、相邻安装的2套泄漏电缆主机的频率应该错开。

6、泄漏电缆线埋设位置距离车行道必须大于5米,距离人行道3米以上。


系统优势

艾礼安泄漏电缆系统在实际的周界应用中主要有以下优势:


1、多段变频,自由设置

出厂自带多段变频功能,符合国标《泄漏电缆入侵探测装置通用技术要求》;

主机支持45个频段随意设置,有效减少防区之间的相互干扰。


2、随形安装,安全隐蔽

泄漏电缆可按任意形状自由铺设,可以满足客户复杂或其他特殊的现场需求;且因其通常埋地安装,入侵者难以发现,隐蔽性更强,安全性更高。


3、立体式防范

泄漏电缆采用区域探测,形成地面和地下的无形警戒空间,无论面对恶劣天气还是极端环境,都可稳定工作;不管入侵者以何种方式进入警戒区域,都可被轻松感知。


4、网络通信,不间断供电

支持RS485、TCP/IP、开关量通讯;

接口丰富:自带两组开关量输入、两路开关量输出、两组12V警号输出;

支持内置电池、适配器、POE设备不间断供电;


5、防误报抗干扰,设置灵活,管理方便

防宠物,智能滤除小动物在防区移动带来的干扰;

适应性强,不受环境温度、温度、风霜烟尘,树木等影响;

灵敏度百档连续可调 ,报警门限可依据环境变化任意设置;


6、中文显示,按键操作,设置方便

单/双防区主机可选,节省成本,安装简单。


7、全方位报警类型保护

入侵、拆开、外箱拆开、电池异常、电源过压、电源低压、市电故障、短路、断线、输入等多种报警方式。


泄漏电缆方案

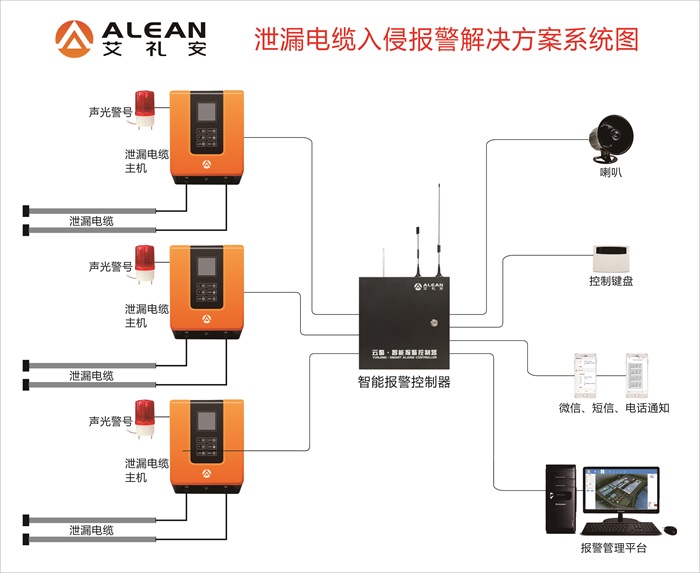

艾礼安根据现场环境的不同提供了多种泄漏电缆方案,主要包括:开关信号传输方案、485总线方案、POE局域网方案等。

其中,开关信号方案能够兼容各个报警系统;485总线方案通讯距离远,防区数量多;POE网络解决方案可实现网络化统一管理。


关于泄漏电缆,你有哪些知识盲区?

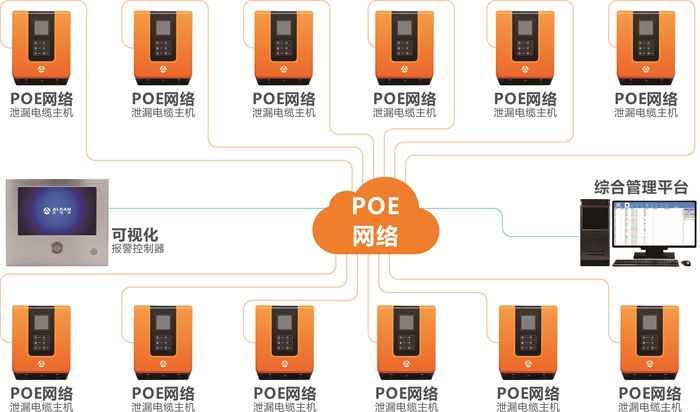

(POE网络方案1)

关于泄漏电缆,你有哪些知识盲区?

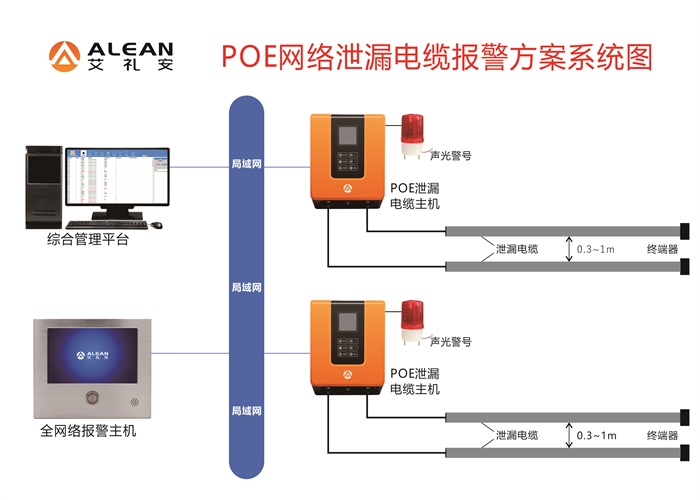

(POE网络方案2)


关于泄漏电缆,你有哪些知识盲区?

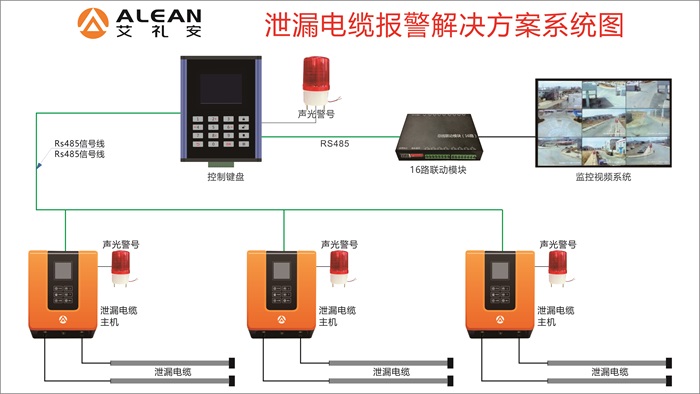

(485总线方案)

关于泄漏电缆,你有哪些知识盲区?

(开关量信号传输方案)

综合来看,艾礼安泄漏电缆报警系统集信号传输、发射、接收于一体,具备隐蔽性好,敷设自由、误报更低、报警类型丰富等众多优势,在实际应用中能够为用户带来更简单、方便、快捷的使用体验,在周界防范的应用中,客户又多了一种可靠的方案!
