EP-10(NB-IoT)智能无线门磁使用说明书

一、概述

NB-iot智能门磁(以下简称NB门磁)是采用NB-iot技术研发生产的一款物联网通信产品，可连接电信、移动NB-iot网络。NB门磁是用来探测门、窗、抽屉等物体是否被非法打开或移动的智能报警器。本产品适用于监控各类门、窗的开关状态，通过磁簧感应原理，快速对门、窗开关的状态进行分辨，并通过NB-iot物联网将信号传输到物联网管理平台，管理平台收到报警信号后，可实现通过微信小程序、PC管理平台、网络电话、网络短信等推送相应的管理员，从而防止非法闯入，捍卫财产安全。

NB门磁具有待机时长、功耗低、安装方便等显著优势，被广泛适应用于家庭门/窗 防盗、店铺柜台防盗及贵重物品抽屉防盗。

二、功能特点

低成本：基于NB-iot无线网络通信，免布线，节约布线成本；

易安装：无线通信，内置电池，安装简单方便，减少施工时间；

易维护：智能运维，实时监测设备运行状态、电池电压状态；

易管理：可通过微信小程序、PC客户平台、网络电话、网络短信等接收报警通知，实时查询门窗开启状态并且可通过平台实现远程设置NB产品参数设置功能（支持重连次数、重连周期、心跳时间、低电阀值、远程自检等功能设置）满足各种场景的项目应用

低功耗：低功耗，电池续航能力可达一年以上；

三、设备参数

电池：一节CR123A锂锰电池

电池寿命：1年

工作电压：DC2.7~3.3V

静态电流：≤20uA

报警电流：≤150mA

无线传输方式：电信、移动NB-iot网络

感应距离：<30mm

LED灯状态：门开：红灯快闪；门关：绿灯快闪； 通信正常：绿灯慢闪

工作温度： -10℃ ~ +50℃

相对湿度：≤95%RH

材质：ABS防火材料V0级

重量：约171g(含电池)

四、使用环境

Nb门磁适用于居民社区、家庭、公寓、酒店、商铺等场所；同样也适用于大型居住社区、企业园区、学校、工厂等场所；以及养养老院、临街商铺、产业园区等场所的安全防范。

注意：请不要将该产品安装于强磁场环境及长期有水的地方或水下。

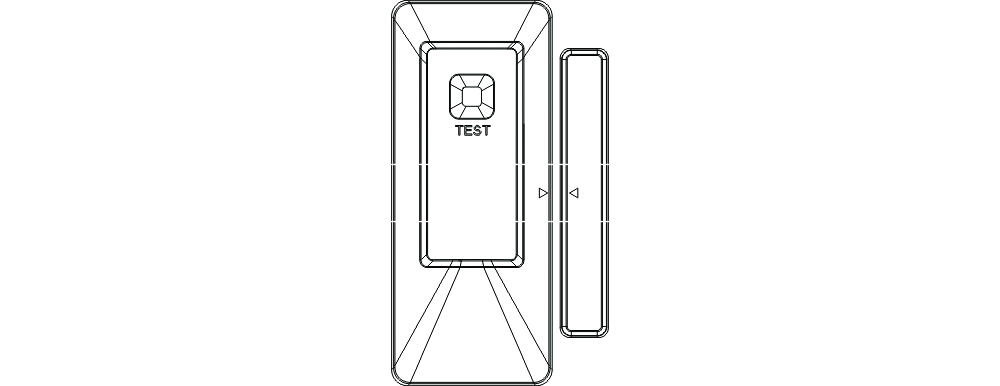

五、产品拆装示意图

门磁传感器由多个部件组成，由感应磁铁、传感器主体及安装支架等组成，如下图所示：

六、产品安装与使用

1、NB卡安装

NB门磁的NB卡槽设计在传感器内部，需打开传感器后盖，才能看到NB卡槽，卡槽为弹出式SIM中卡。注：安装NB卡时SIM卡，卡缺口向外。如右图：

2、电池安装

NB门磁的电池仓设计在传感器内部，需打开传感器后盖，才能看到电池仓，安装一节CR123A锂锰电池，电池安装后，测试正常，请盖上传感器后盖。如右图：

3、传感器主体安装

NB门磁分为传感器主体和感应磁铁两个部份；由于传感器主体端内置电池，重量相对较重，应固定到门框或不移动的一侧，避免在开门或关门时，因为震动导致传感器掉落情况。

传感器主体安装方式：底座拆开后，将底座放到需要安装的位置，同时做好安装孔位标记，对安装孔位打好孔，将胶粒塞入打好的孔内，放上底座用螺丝底座固定好，最后把传感器对应底座挂上即可。

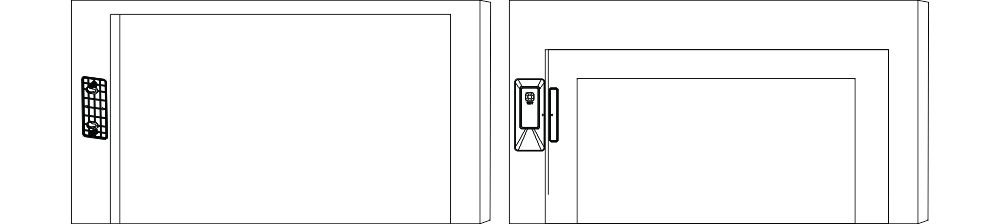

安装传感器主体时，可采用螺丝固定到门框上或用强力交粘贴到门框上。如下图所示：

4、感应磁铁安装

感应磁铁为NB门磁的主要组成部分，安装方式的正确与否，会直接影响到NB门磁的感应灵敏度，感应磁铁应安装到门上或能移动的一侧，当门、窗被打开时，感应磁铁远离传感器而报警。

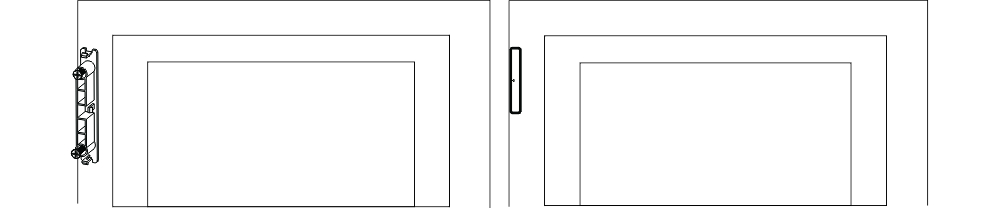

安装时可将感应磁铁后盖打开，用螺丝固定到门上或用强力交粘贴到门上。如下图所示：

5、使用说明：

5.1、 指示灯状态说明

a） 待机状态：无闪烁

b） 上电：红绿灯交替闪烁

c） 开门：红灯快速闪烁、关门绿灯快速闪烁

d） 通讯正常：绿灯慢闪

5.2、报警测试

在NB门磁正常工作状态下，开门使传感器与感应磁铁分离30mm以上，红色LED闪烁，过段时间绿灯慢闪，直到灯灭，同时报警管理端收到报警通知，表示报警测试正常；如开门或按下自检按钮，指示灯无任何变化，请检查电池是否安装正常，如电池没电或电压过低时，请及时更换电池。

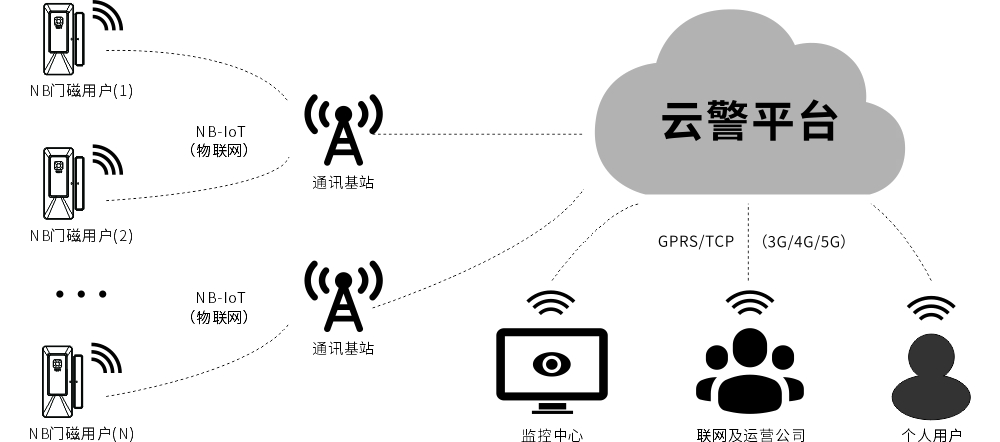

七、通讯方式

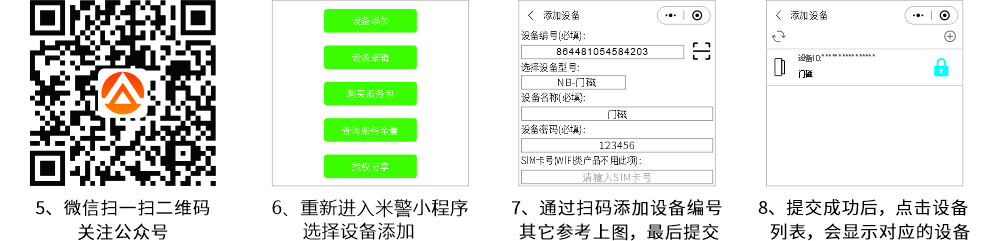

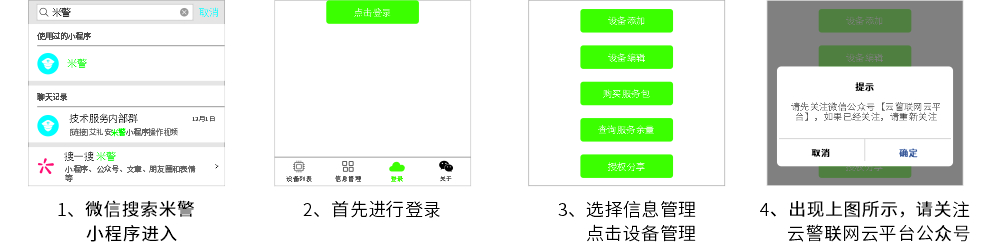

八、米警小程序添加步骤

注：以上方法仅适用于个人用户接入艾礼安云警联网云平台，如需接入其它平台或组织用户接入，请咨询当地服务商或致电艾礼安服务热线：4006968182

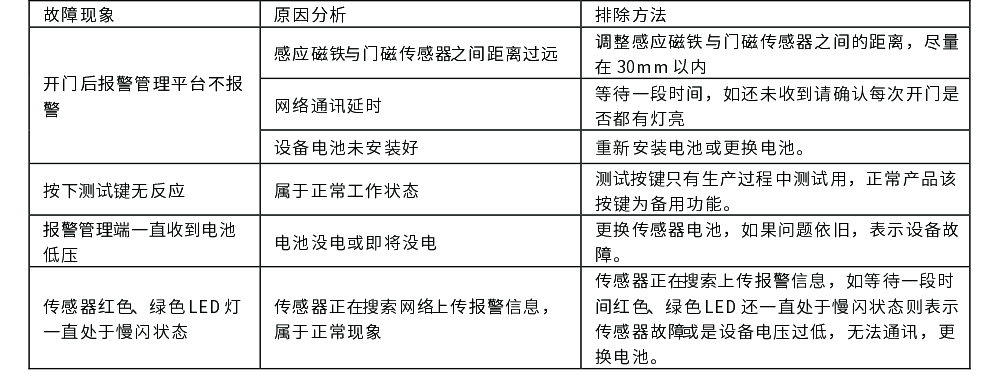

九、故障排除

十、产品维护与保养

1、传感器在安装后，请不要随意拆装或更换位置，以免照成设备损坏，若发现故障应及时进行检查(见第九项)或返回厂家维修。

2、正常环境下，电池续航可达1年以上，但在高温高湿等环境中使用将缩短续航时间。

3、当收到报警主机或软件平台提示门磁欠压或电量低时，请及时更换相同型号电池，更换后，按下开门测试是否能正常报警，若报警正常则表示电池更换成功。

4、传感器应在即将安装前调试，在设备未安装前应妥善保管并采取相应的防尘、防潮、防腐蚀措施。

5、如发生传感器故障或其他问题，请不要私自拆卸传感器进行维修，请断开电源与当地经销商联系维修处理。
