JA-5198A(NB-IoT)智能型火灾烟雾探测器使用说明书

2021.01.25

一、产品概述

JA-5198A(NB-IoT)是新一代智能烟雾探测器,能够探测火灾时产生的烟雾并及时发出报警信号。它采用NB-IoT通讯技术,不但可以完全避免复杂的安装布线,还拥有超高的连接数量,即使同时接入数十万设备,也能安全稳定的工作。

本产品由光电式感烟器、阻燃工程材料外壳及优良的生产工艺加工而成,外形美观,工作稳定。可广泛用于住宅、休闲厅、店铺、仓库等需要进行火灾监测的场所。它采用DC3V锂锰电池供电、功耗低,续航可达1年以上(具体视场所和报警次数决定),同时具有环境自检、远程指令下发参数设置,支持重连次数、重连周期、报警时长、报警阈值、低电阈值、远程消音等功能设置,满足各种场景的项目应用,符合国标《独立式烟雾火灾探测器》的技术要求。

二、产品参数

  • 电源:DC3V  1600mAh  14505M锂锰电池

  • 工作电压:DC2.5~3V

  • 工作电流:静态≤50uA、报警≤100mA

  • 报警提示:红色LED、声光报警

  • 报警声压:85dB/m

  • 烟雾灵敏度:二级

  • 工作环境:-10℃ ~50℃、≤95%RH(湿度)

  • 监测面积:20平方米

  • 执行标准:GB20517  2006

  • 电池寿命:≥2年(由场所和报警次数决定)

  • 网络制式:支持电信和移动NB-iot平台

  • NB通讯频段:B5、B8

三、产品使用环境

1、适用场所

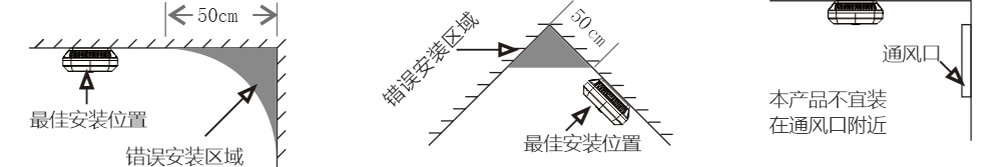

可广泛用于住宅、店铺、仓库、宾馆、公寓、厂房等场所。建议安装在房顶中央,远离死角区域。

2、不宜安装的场所

A、尘埃、粉末和水蒸气大量滞留的场所;

B、有可能产生腐蚀气体的场所;

C、车库、厨房等有烟停留的场所;

D、温度过高、湿度过大的场所;

E、通风口(风速大于5米/秒的场所);

JA-5198A(NB-IoT)智能型火灾烟雾探测器使用说明书

四、产品拆装示意图

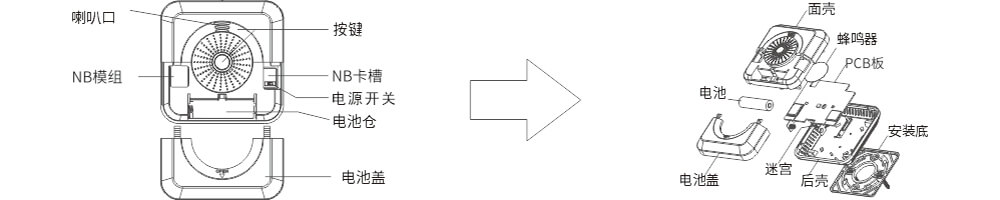

智能烟雾探测器由多个部件组成,由电池盖、电池仓、探测器主体及安装底座等组成。如下图所示:

JA-5198A(NB-IoT)智能型火灾烟雾探测器使用说明书

五、产品安装与使用

1、产品安装说明:拿到产品时首先确认包装完好,再打开包装。

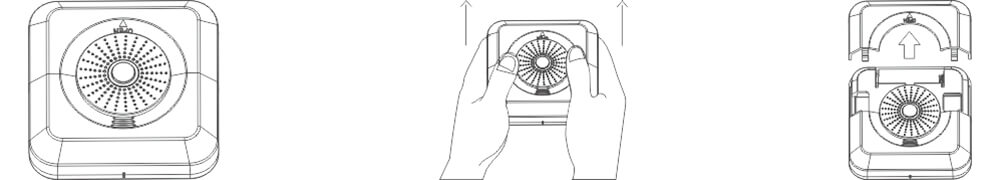

1.1、 找到智能烟雾探测器的打开方向,用双手抓住探测器,用大拇指按住电池盖,向前推。如下图:

JA-5198A(NB-IoT)智能型火灾烟雾探测器使用说明书

1.2、 打开电源开关:正常使用时将电源开关拨到ON位置(出厂电源开关在数字1端)。

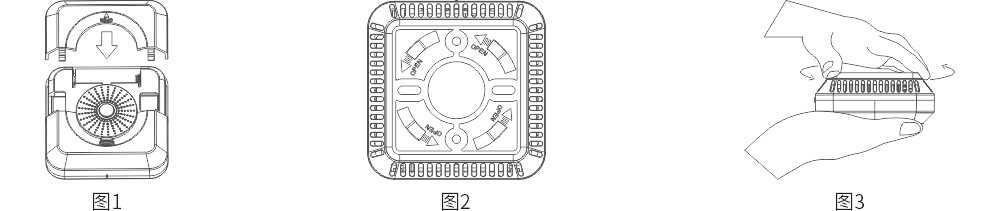

1.3、 探测器电池安装完毕后,测试无任何问题,盖上电池盖。如下图1所示:

JA-5198A(NB-IoT)智能型火灾烟雾探测器使用说明书

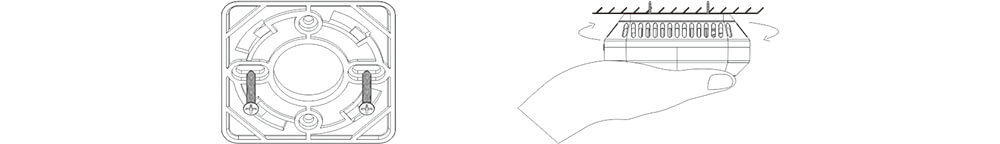

1.4、 打开安装底座:探测器底部为分离式安装底座,用手抓住底座按标识逆时针旋转打开。如上图2、3:

1.5、探测器安装:将底座放到安装位置对应的安装孔,画上标记,再对应标记打两个孔,将胶粒塞入刚打好的孔内,放上底座用螺丝钉将底座固定好,最后把探测器对应底座挂上即可。如下图:

JA-5198A(NB-IoT)智能型火灾烟雾探测器使用说明书

2、使用说明

前提:将设备插入物联网专用NB卡

2.1、 指示灯状态说明

a)、上电后,蓝色指示灯常亮,代表设备进入自检,自检时间约20s,蓝色指示灯熄灭,代表自检成功;

b)、自检成功后,绿色指示灯闪烁5次,代表上网成功;如果蓝色指示灯一直常亮,代表上网失败;

C)、设备发生报警状态,红、绿色指示灯快速交替闪烁;直到报警复位,指示灯停止闪烁。

2.2、 蜂鸣器说明

a)、自检状态:按键自检时,蜂鸣器鸣响三声;

b)、电池低压状态:当电池低压时,每隔2分钟,蜂鸣器会响一声提示电池低压;

c)、探测器报警状态:当烟雾浓度达到报警值时,蜂鸣器鸣响,如果烟雾一直未散去,蜂鸣器会一直长响,直到有烟雾散去或有人按下自检按钮(消音)时才能恢复正常;

2.3、 报警测试

在探测器正常工作状态下,按下探测器自检按钮,LED灯闪烁同时蜂鸣器鸣响三声,表示自检成功,如按下自检按钮,设备无任何变化,请注意检查电源开关是否打开;及检测探测器电池是否正常,如电池没电或者电压过低时,请及时更换电池

2.4、 喷烟测试

在探测器正常工作状态下,做喷烟测试,当探测器检测到烟雾进入探测器时,LED指示灯闪烁,同时蜂鸣器鸣响。

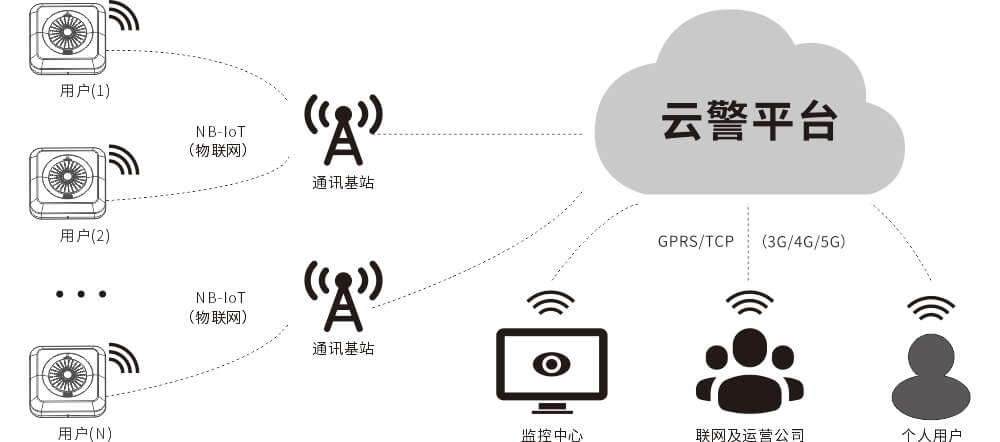

六、系统工作示意图

JA-5198A(NB-IoT)智能型火灾烟雾探测器使用说明书

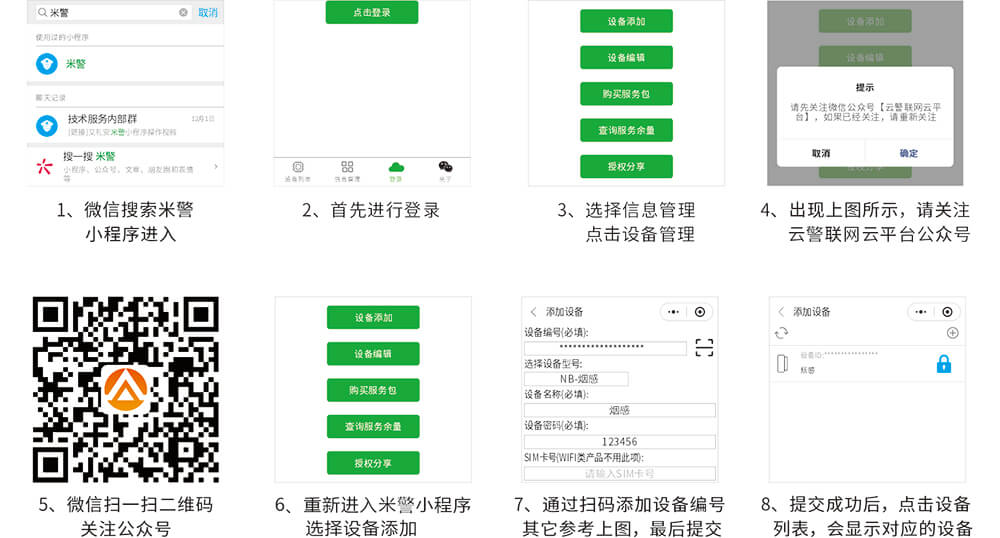

七、米警小程序添加步骤

JA-5198A(NB-IoT)智能型火灾烟雾探测器使用说明书

注:以上方法仅适用于个人用户接入艾礼安云警联网云平台,如需接入其它平台或组织用户接入,请咨询当地服务商或致电艾礼安服务热线:4006968182

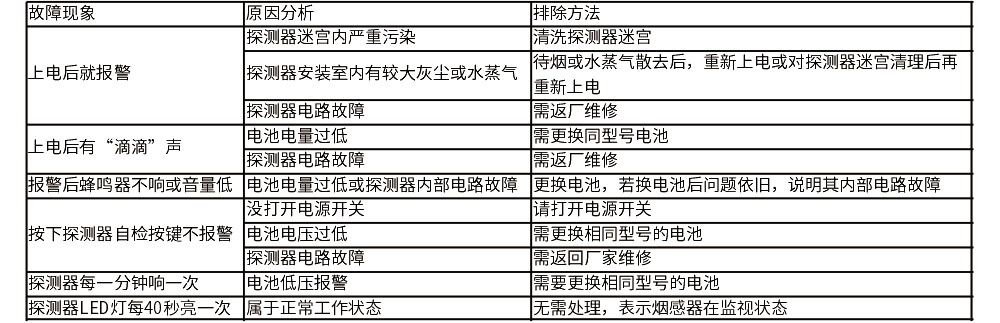

八、产品故障排除

JA-5198A(NB-IoT)智能型火灾烟雾探测器使用说明书

九、产品维护与保养

1、探测器在安装后,每月需按下测试按键测试,若发现故障,请及时进行检查或返回厂家维修。

2、正常环境下,电池续航可达2年以上,但在高温高湿等环境中使用将缩短续航时间。

3、当探测器电池欠压时,请及时更换相同型号电池,更换后,按下自检按键能发出声光报警提示即为更换成功。

4、探测器应在即将调试前安装,在安装前应妥善保管并采取相应的防尘、防潮、防腐蚀措施。

5、如发生探测器故障或其他问题,不要私自拆卸探测器进行维修,请断开电源与当地经销商联系。

6、遇到火灾,探测器报警之后,建议更换新电池(火灾发生时,探测器会一直报警,直到烟雾散去或没电才会停止)。
