产品手册

JA-5198BD烟温一体式探测器使用说明书

2021.01.25

产品概述

本产品集感温和烟雾一体式光电式烟温探测器,是根据感应烟雾颗粒和环境温度的原理来工作的。采用先进的SMT生产工艺、独特的结构设计以及光电信号处理技术,具有防尘、防虫、防止误报、抗外界光线干扰、抗电磁干扰等功能特点,从设计上保证了产品的稳定性。本产品对缓慢阴燃或明燃产生的可见烟雾和较高的温度有较好的反应。当烟雾浓度超标或者温度超过57℃时,探测器发出报警信号。适用于住宅、商场、宾馆以及仓库等室内环境温度、烟雾的监测。

技术参数

  • 工作电压:DC/AC9-35V

  • 报警电流:≦25mA

  • 报警指示:红色LED常亮

  • 传 感 器:红外光电传感器,高精密温度传感器

  • 工作温度:-10℃~+50℃(烟雾),-10℃~+85℃(温度)

  • 环境湿度:最大95%RH(无凝结现象)

  • 报警温度: 57℃

  • 抗RF干扰: 10MHz~1GHz 20V/m

  • 报警输出:常闭/常开可选择,接点容量DC28V 100mA

  • 复位方式: 断电复位/自动复位

  • 覆盖区域:当空间高度为6m~12m,一个探测器的保护面积对一般保护现场而言为80㎡;空间高度为6m以下时,保护面积为60㎡,这是烟雾感应的。温度感应为20㎡.具体参数应以火灾自动报警系统设计规范GB50116-98为准。

  • 执行标准:GB4716-2001,EN54-7

  • 灵 敏 度:0.5dB/m(±0.1Db/m)

  • 外形尺寸:100mm(直径)*46mm(高度)

功能特点

本产品为非编码型烟雾、温度探测器,具有一对开关量输出触点,可根据实际需要选择常闭(默认值)或者常开输出。进入正常工作状态,指示灯每隔10秒闪烁一次;报警时,指示灯常亮,同时报警输出触点动作。

  • 断电复位/自动复位

  • 电源无极性输入

  • 报警输出NC/NO可选

  • 智能逻辑控制,滤除各种误报

  • 联网输出/LED指示报警

  • SMT工艺制造,稳定性强

  • 防尘、防虫、防误报、抗白光和抗电磁干扰设计

  • 金属屏蔽罩,抗射频干扰(20V/m-1GHz)

产品示意图

JA-5198BD烟温一体式探测器使用说明书

产品安装

1、选择合适的安装位置,一般安装于探测器覆盖区域中央的天花板上。

2、将电源线、信号线与安装底座相连

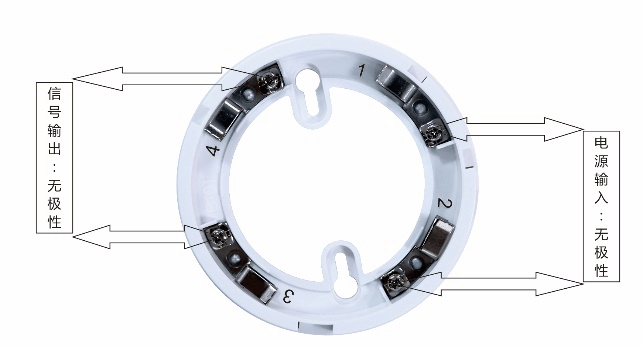

探测器安装底座“1”和“2”为电源无极性输入;“3”、“4”为报警信号输出。

JA-5198BD烟温一体式探测器使用说明书

3、用螺丝将安装底座固定在天花板上。

4、将探测器底端的定位凸点对准安装底座的定位凹槽顺时针旋转即可安装好探测器。

检测方法

1、请按照说明书要求或参照产品标识正确的连线。

2、接通电源,测试:用烟雾靠近探测器,烟雾感应进入报警状态;用磁铁靠近探测器,温度感应进入报警状态,LED灯持续点亮,移开磁铁后断电再通电、探测器复位到正常监测状态。

注意事项

1、探测器应注意防尘。

2、探测器周围0.5m内,不应有遮挡物。

3、探测器至空调送风孔边的水平距离不应小于1.5m。

4、探测器至墙壁、梁边的水平距离不应小于0.5m

5、在宽度小于3m的内走道顶棚上设置探测器时,宜居中布置。探测器的安装间距不应超15m,探测器距端墙的距离不应大于探测器安装间距的一半。

6、探测器宜水平安装,如必须倾斜安装时,倾斜角不应大于45度。

7、探测器底座应安装牢固其导线连接必须可靠。

8、本产品不适宜安装在极冷极热、风速极高的环境中。

9、建议每半年应进行一次模拟火警实验,测试探测器是否工作正常。

10、本产品可以预防和降低因火灾引起的灾难,为了您的安全请正确使用本产品,同时在日常生活中提高警惕,加强安全防范意识。
