EAP-200XT幕帘红外探测器使用说明书

2021.01.14

一、产品概述

本产品为高稳定性幕帘被动红外探测器。它使用先进的信号分析处理技术,达到了高超的探测和防误报性能,从设计上保证了产品的稳定性。当有入侵者通过探测区域时,探测器将自动探测区域内人体的活动,向控制主机发送报警信号。产品适合家庭住宅区、楼盘别墅、厂房、商场、仓库、写字楼等场所的安全防范。

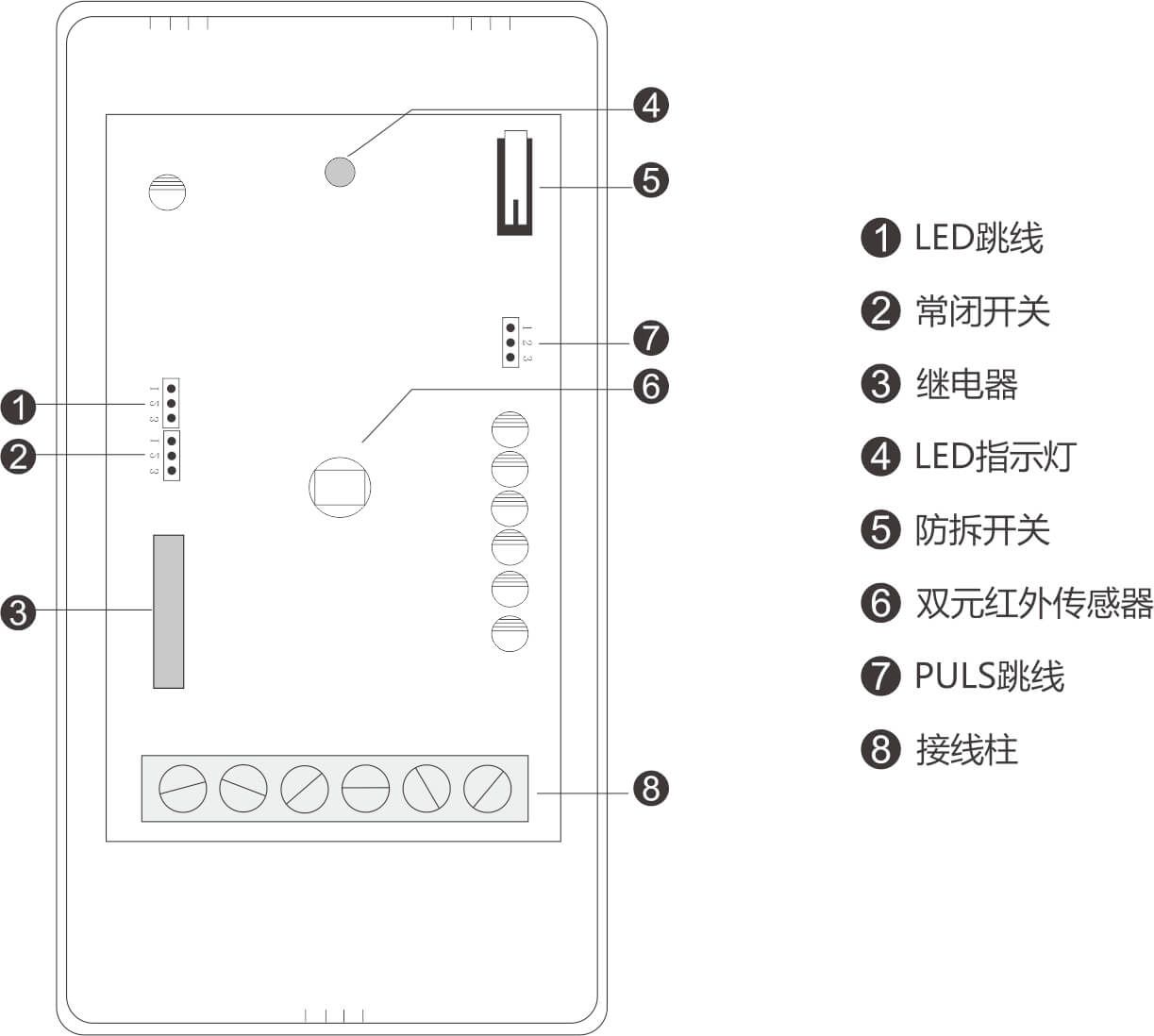

二、产品外观

EAP-200XT幕帘红外探测器使用说明书

三、功能特点

智能逻辑控制,滤除各种误报

真实温度补偿技术

双极性脉冲计数可调

抗白光干扰

抗射频干扰(20V/m-1G Hz)

菲涅尔光学透镜

壁挂或吸顶安装

报警输出NC/NO可迭择

采用SMT工艺制造,性能更稳定

四、技术参数

工作电压:DC9~16V 工作电流:50mA

探测距离:8m(壁挂2.2m);6m(吸顶3.6m)

探测角度:15度

自检时间:约60S

报警指示:红色LED

传感器:单元热释红外传感器

工作温度:-10℃~50℃

湿度环境:最大95%RH(无凝结现象)

抗RF干扰:0MHz-1GHz20V/m

安装方式:壁挂或吸顶

安装高度:1.7-2.5 m(壁挂)/2.5-6m(吸顶)

报警输出:NC/NO可选择,接点DC28V 100mA

防拆输出:NC,接点DC28V 100mA

外型尺寸:110*69*40m

五、安装条件

1、应避免安装在户外、有宠物的地方、空调附近、热源附近、太阳直射的地方、转动的物体下面。

2、安装表面应坚固,且不振动。

3、将探测器安装在入侵者容易通过的地方。

六、安装步骤

1、将探测器前盖打开。

2、移开线路板。

3、在后盖走线槽上打出出线孔。

4、选择合适高度安装后盖。

5、固定好线路板。

6、选择好接线端子(见接线示意图)。

7、装好探测器前盖。

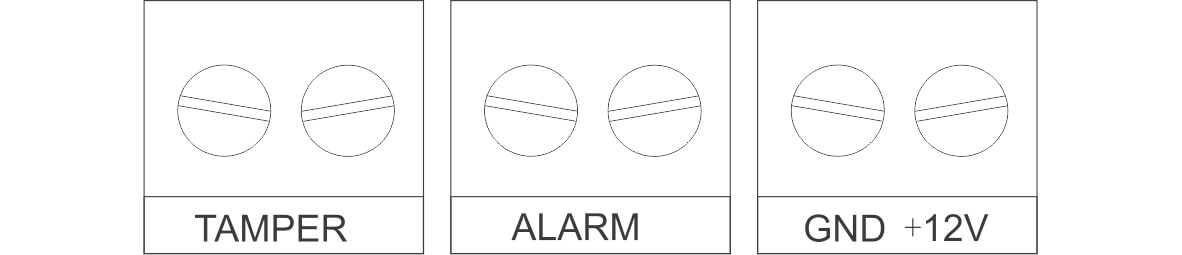

七、接线示意图

EAP-200XT幕帘红外探测器使用说明书

+12V:直流电源正极

GND:直流电源负极

TAMPER:防拆输出端口

ALARM:报警输出端口

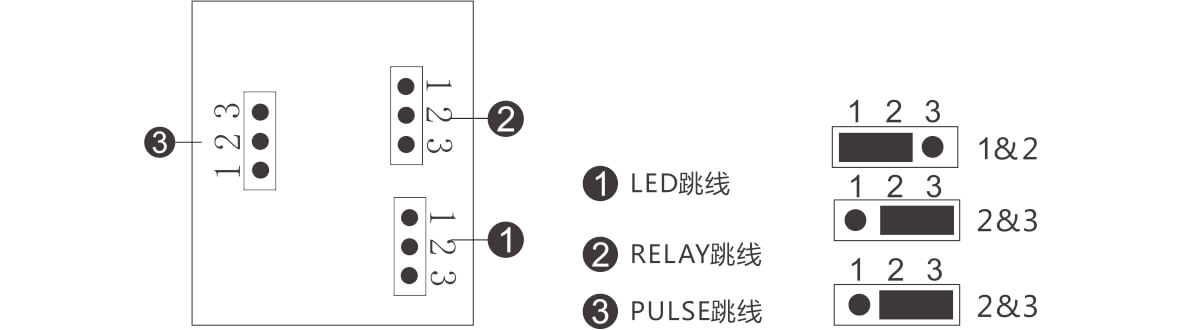

八、功能跳线设置

EAP-200XT幕帘红外探测器使用说明书

1)、PULSE跳线:脉冲调节跳线,通过调节脉冲计数可改变探测器的灵敏度和抗射频干扰能力;

选择1&2为一级脉冲,探测灵敏度较高,有较好的抗射频干扰能力,适合一般的环境;

选择2&3为二级脉冲,探测灵敏度高,抗射频干扰能力更强,适合射频干扰严重的环境;

断开跳线,为三级脉冲。探测灵敏度偏低,具有极高的抗射频干扰能力,适合射频干扰非常严重的环境;

2)、RELAY跳线:NC/NO选择跳线,用于设置报警输出状态,可根据不同类型主机的规格要求选择不同的输出状态;

选择1&2为NO(常开状态);

选择2&3为NC(常闭状态); 出厂设置即NC输出;

3)、LED跳线,用于控制LED指示灯,不影响探测器正常工作;

选择1&2开启LED指示灯;

选择2&3关闭LED指示灯;

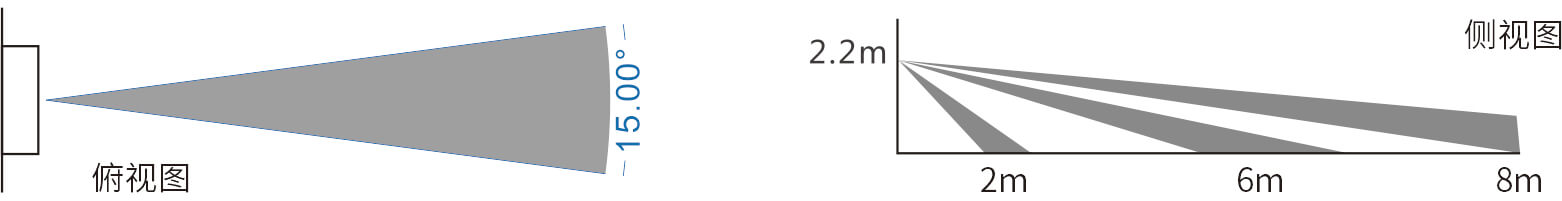

九、探测范围图(壁挂)

EAP-200XT幕帘红外探测器使用说明书

十、步行测试

1、接通12V直流电源,LED指示灯亮探测器进入自检状态,自检时间约60秒,LED指示灯灭时表示探测器进入正常监测状态;

2、缓步走过感应区,LED灯亮表示测试器工作正常;

十一、注意事项

1、请按说明书正确地安装和使用,不可触摸传感器表面,以免影响探测器灵敏度,如需清洁传感器,请断开电源后用软布沾少许酒精擦拭。

2、本产品可以减少事故的发生,但不能确保万无一失。为了您的安全,除了正确使用本产品外,在日常生活中要提高警惕,加强安全预防意识。

3、为保证探测器能够正常工作,应保持探测器电源的正常工作,必须周期性地进行步行测试,建议每周一次。
