EAP-100XT广角红外探测器产品手册

一、产品概述

本产品为高稳定性广角红外探测器。它使用先进的信号分析处理技术，达到了高超的探测和防误报性能，从设计上保证了产品的稳定性。当有入侵者通过探测区域时，探测器将自动探测区域内人体活动，并向控制主机发送报警信号。产品适合家庭住宅区、楼盘别墅、厂房、商场、仓库、写字楼等场所的安全防范。

二、功能特点

• 智能逻辑控制，滤除各种误报

• 真实温度补偿技术

• 双极性脉冲计数可调

• 抗白光干扰

• 抗射频干扰(20V/m-1G Hz)

• 菲涅尔光学透镜

• 壁挂安装

• 报警输出NC/NO可选择

• SMT工艺制造，性能更稳

三、技术参数

• 工作电压：DC9~16V

• 工作电流：≤50mA(DC12V时)

• 探测距离：8m

• 探测角度：110度

• 自检时间：约60s

• 报警指示：红色LED

• 传感器：热释红外传感器

• 工作温度：-10℃~50℃

• 湿度环境：<95%RH(无凝结)

• 抗RF干扰：10MHz-1GHz20V/m

• 安装方式：壁挂安装

• 安装高度：最佳高度2.2m

• 报警输出：NC/NO可选择

• 防拆输出：NC；接点容量28VDC，100mA

• 外型尺寸：95*57*38mm

四、安装条件

1、应避免安装在户外、有宠物的地方、空调附近、热源附近、太阳直射的地方及转动的物体下面。

2、安装表面应坚固，且不振动。

3、将探测器安装在入侵者容易通过的地方。

五、安装步骤

1、将探测器前盖打开

2、移开线路板

3、在后盖走线槽上打出出线孔

4、选择合适高度安装后盖

5、固定好线路板

6、选择好接线端子（见接线图）

7、装好探测器前盖

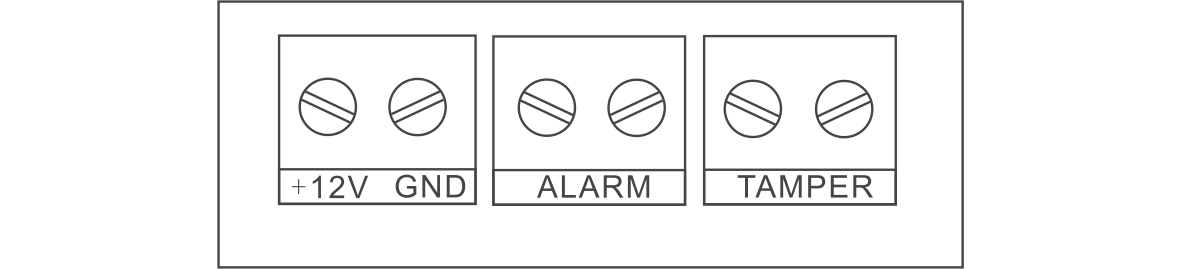

六、接线示意图

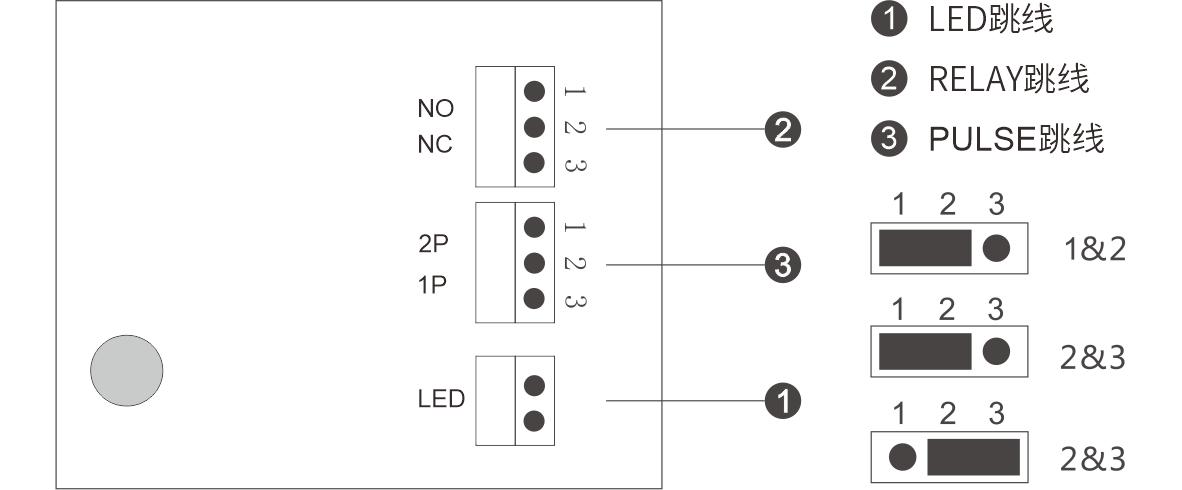

七、功能跳线设置

1)、PULSE跳线：脉冲调节跳线，通过调节脉冲计数可改变探测器的灵敏度和抗射频干扰能力；

选择1&2为一级脉冲，探测灵敏度较高，有较好的抗射频干扰能力，适合一般的环境；

选择2&3为二级脉冲，探测灵敏度高，抗射频干扰能力更强，适合射频干扰严重的环境；

断开跳线，为三级脉冲，探测灵敏度偏低，具有极高的抗射频干扰能力，适合射频干扰非常严重的环境；

2)、RELAY跳线：NC/NO选择跳线，用于设置报警输出状态，可根据不同类型主机的规格要求选择不同的输出状态；

选择1&2为NO(常开状态)；

选择2&3为NC(常闭状态)；出厂设置为2&3即NC输出；

3)、LED跳线：用于控制LED指示灯，不影响探测器正常工作；

选择1&2开启LED指示灯；

选择2&3关闭LED指示灯；

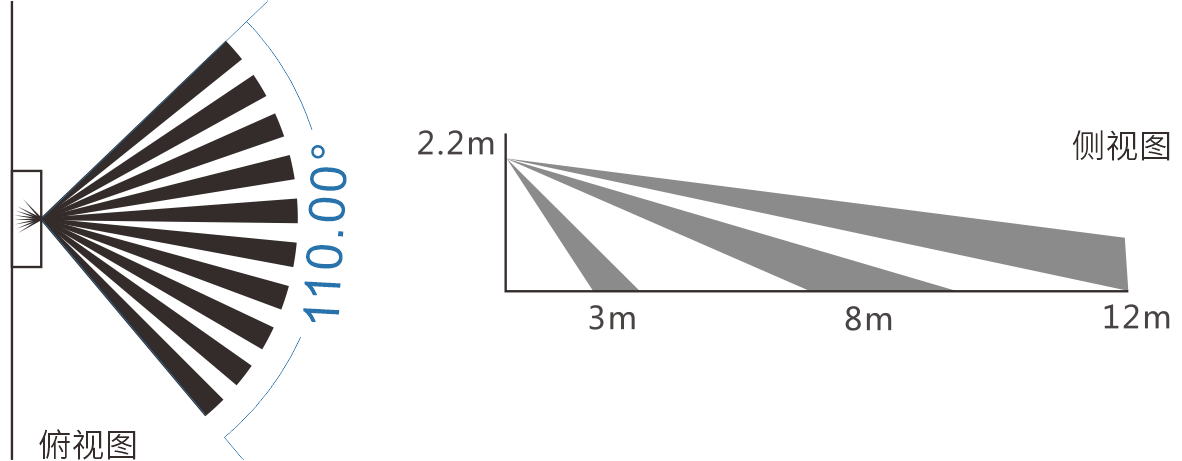

八、探测范围图（壁挂）

九、步行测试

1、接通12V直流电源，LED指示灯亮，探测器进入自检状态，自检时间约60秒，LED指示灯灭时表示探测器进入正常监测状态；

2、缓步走过感应区，LED灯亮表示测试器工作正常；

十、注意事项

1、请按说明书正确地安装和使用，不可触摸传感器表面，以免影响探测器灵敏度，如需清洁传感器，请断开电源后用软布沾少许酒精擦拭。

2、本产品可以减少事故的发生，但不能确保万无一失。为了您的安全，除了正确使用本产品外，在日常生活中要提高警惕，加强安全预防意识。

3、为保证探测器能够正常工作，应保持探测器电源的正常工作，必须周期性地进行步行测试，建议每周一次。
