ABT系列两光束红外对射（变频版） 使用说明书

非常感谢您选购艾礼安两光束红外对射（变频版）探测器，为了您的安全及产品操作的有效性，使用前请仔细读说明书并妥善保管，以备查阅。

警告

为避免电击的危险，切勿以湿手触摸本产品的主体，如果本产品被淋湿，也不要触摸。

切勿尝试拆卸或修改本产品，这样会增加本产品损坏的风险。

切勿将端口与超过技术规格参数的电压或电流相连，这样会增加损坏的风险。

注意

请避免水直接从支架流到或洒到本产品上，那样将增加损坏本产品的风险。

请对本产品定期进行清洁和检查，以便安全操作；如检测到任何故障，请联系当地拱应商对设备进行维修。

本产品不是防窃设备，我司对窃贼入侵造成的任何财产损失不承担任何法律责任。

一、产品特性

采用4段变频技术，适用于长距离及堆叠安装环境，有效解决了红外对射在复杂条件下安装时相互干扰的行业难题口。

双数码管精准显示信号强度，有利于对微小信号的捕捉和显示，并且可以防止大信号过快显示饱和，调试直观、方便。

报警触发时间可调（50ms、100ms、300ms及700ms），可根据不同环境和场景的需求调整报警触发时间。

红外信号二次处理技术，确保功率余度达90%以上，应对风、雨、霜、雪、雾、潮、太阳直射等恶劣天气更加游刃有余。

纯正数字CPU控制电路通过CPU控制发射与接收，大功率红外发射、接收对管，低功耗数字变频处理技术、减少误报、杜绝漏报。

辅助光校准使红外对射光束校准由传统的碰机率式的发射器和接收器双向校准,变为有迹可循的单向校准，使红外对射光束校准效率更高效口。

宽电压设计，真正解决线路降压问题，供电电压值在DC9V-30V/AC9~12V之间，便于集中供电。

多种应用C型继电器输出。

防拆开关，外壳移去时打开。

高度密封防水:IP65。

广角光学校准范围:水平±90°，垂直±10°。

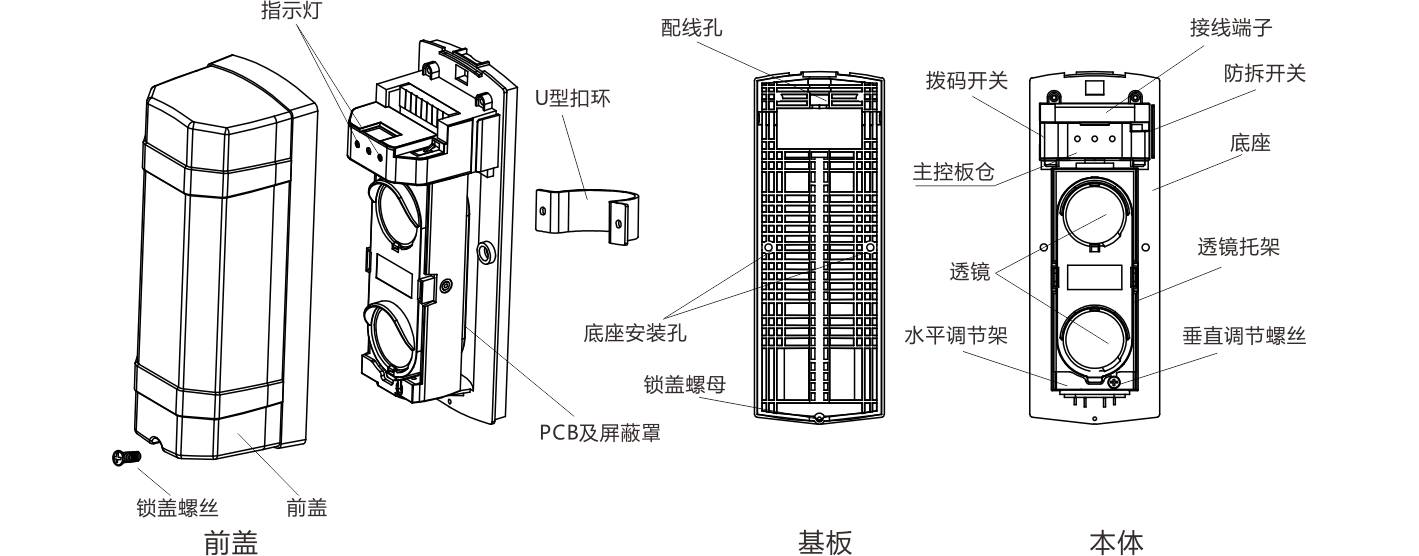

二、认识对射

三、安装注意事项

1、请避免在以下场合安装本探测器，以保证产品性能

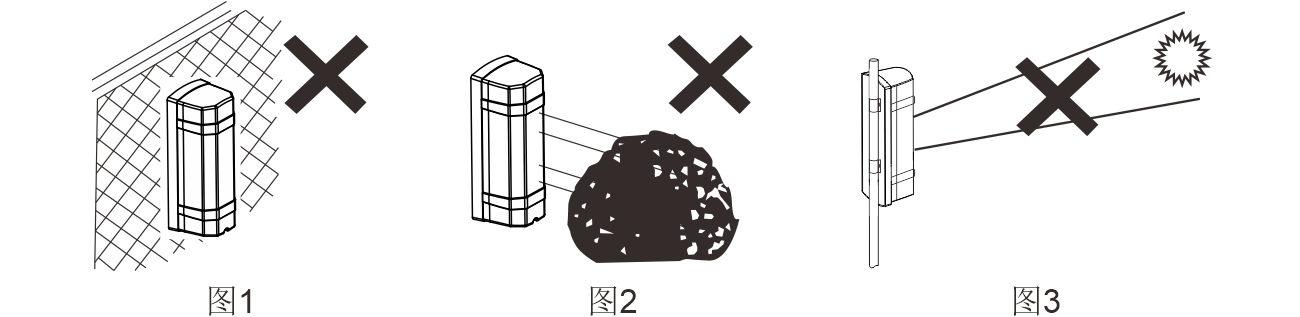

（1）安装基础不稳定，安装表面不结实，如图1

（2）安装在能阻断射束的地方，例如能被风移动的植物或晾晒的衣服附近，如图2

（3）安装在灯光或阳光直射的地方，需防止其光线直射产品内部光学装置，如图3

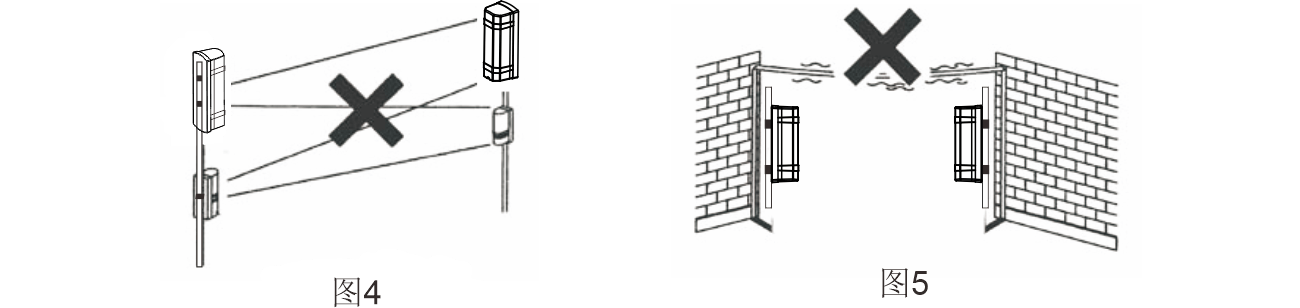

（4）需避免其它探测器的红外射束进入接收器，如图4

（5）需避免空中架线，如图5

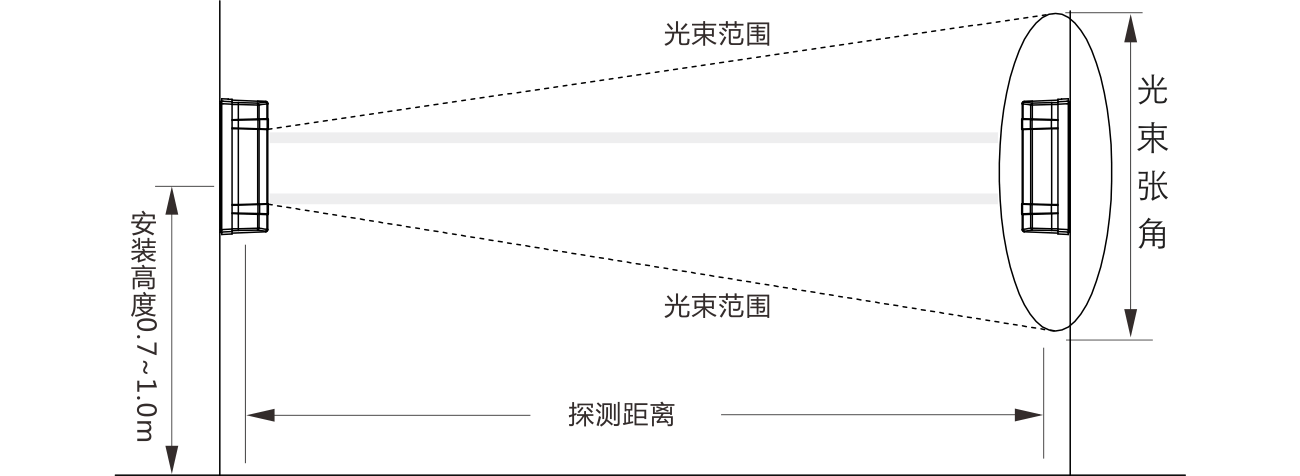

2、常规安装

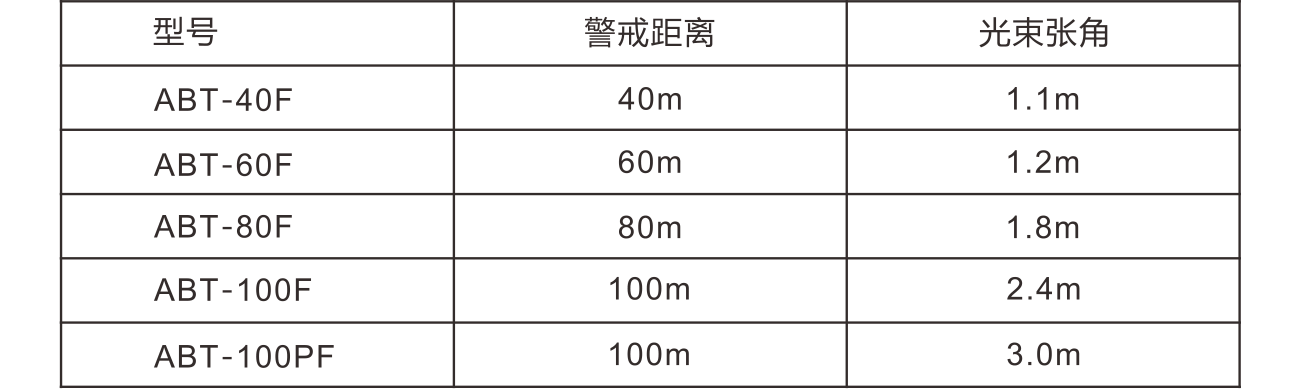

探测距离

安装高度

校正角度

注意:欲获得最佳探测性能，请避免在45°角探测

四、安装方法

1、墙体安装

（1）松开锁盖螺丝并卸下前盖，如图6

（2）将附带的安装孔对位图纸粘贴在目标墙上，按其孔位打2个安装孔，如图7

（3）穿线:取出海棉塞，将预埋线从安装孔内穿出，适当留取约10cm线长以备接线再把海绵塞塞入原位，如图8

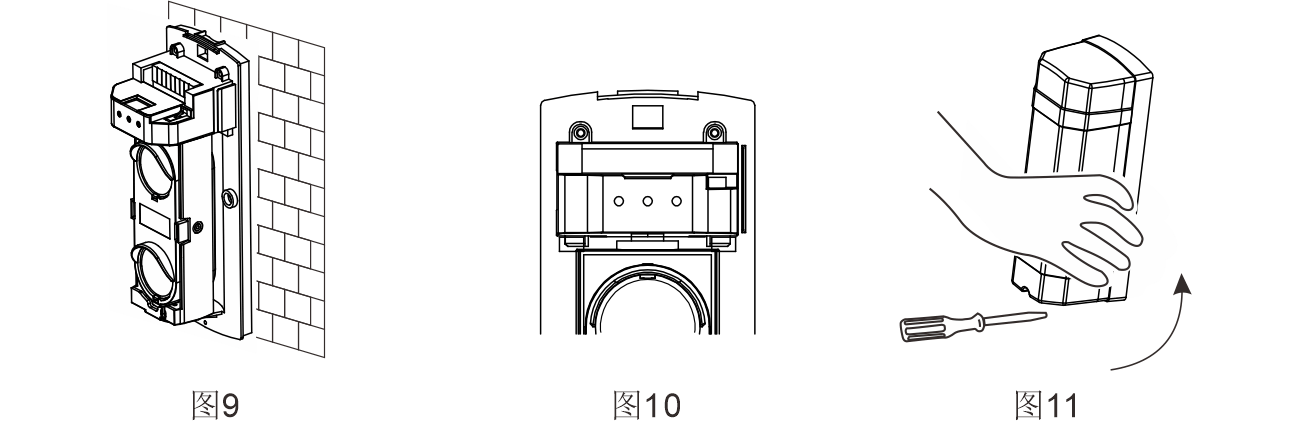

（4）将膨胀管砸入两个安装孔内并安装附带螺丝使其固定，如图9

（5）端口连接并射束校正（详情请参考光轴较正），如图10

（6）检查操作，最后装回前盖并拧紧锁盖螺丝,如图11

2、杆柱安装方式

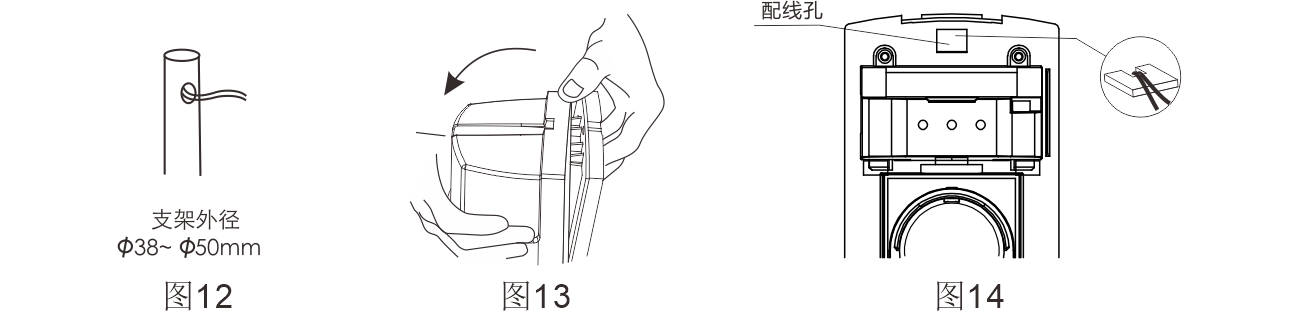

（1）在支架上开好引线孔并引出电缆线，如图12

（2）取下外罩，如图13

（3）穿线:取出海棉塞将预埋线从安装孔内穿出，适当留取约10cm线长以备接线，再把海绵塞塞入原位，如图14

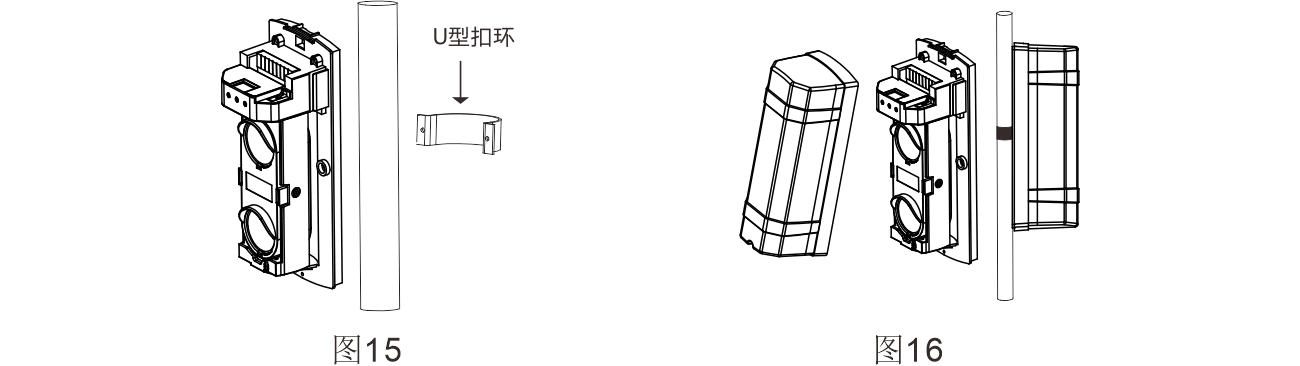

（4）将本体固定在支架上，如图15

（5）背对背安装示意图，结尾工作请参考墙体安装第5、6步，如图16

五、端子连接

警告：安装时，请勿将超过规格参数的电压或电流与端口相连接，这样会导致装置损坏或失火!

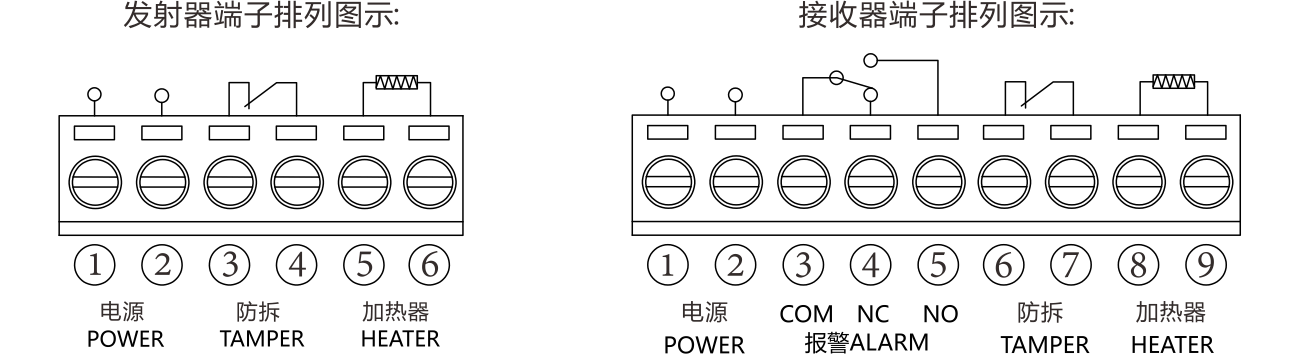

发射器

电源输入DC9～30V/AC9～20V；

防拆开关独立于其他电路，当外壳移去时，打开；

接收器

电源输入DC9～30V/AC9～20V；

信号输出：常闭常开可选，继电器接点1C，24V 1.0Amax；

防拆开关独立于其他电路，当外壳移去时，打开；

六、接线示意

接线示例一，1组安装:发射器与接收器电源并接在一起，使用开关电源供电，报警输出端使用常闭，如下图:

接线示例二，2组堆叠串接安装:发射器与接收器电源并接在一起，使用开关电源供电，报警愉出端使用常闭且串接在一起，如下图:

接线示例三，2组平行串接安装:发射器与接收器电源并接在一起，使用开关电源供电，报警输出端使用常闭且串联在一起，如下图:

注意

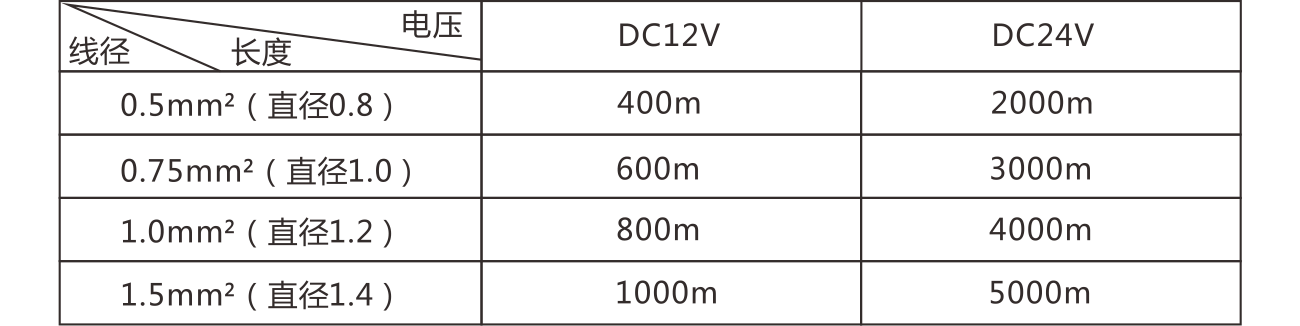

1、供电电源与探测器之间的接线距离不应超过下表所示的长度；

2、当连接多个探测器时，所需线长为所列长度除以相应台数；

3、切勿将端口连接超过技术参数的电压相连,这样会烧坏设备并可能引起火灾

七、拨码开关功能

发射器拨码开关功能说明

1、1和2两位拔码开关，设置光束频率，发射器和接收器的1和2两位拔码开关位置必须相同(在同一直线或同一个面安装有两对或两对以上对射时建议相邻两对对射设置为不同频率，杜绝相互串光干扰)。

2、预加热功能帮助工厂和客户测试加热的加热功能，其恒定控温比加热时高。如客户选购了加热器，在使用时请将其保持在加热位置，以节约电能。

接收器拨码开关功能说明

1、1和2两位拔码开关，设置光束频率，发射器和接收器的1和2两位拔码开关位置必须相同(在同一直线或同一个面安装有两对或两对以上对射时建议相邻两对对射设置为不同频率，杜绝相互串光干扰)。

2、预加热功能帮助工厂和客户测试加热的加热功能，其恒定控温比加热时高。如客户选购了加热器，在使用时请将其保持在加热位置，以节约电能。

3、4和5两位拔码开关，设置遮断时间，遮断时间应根据实际使用场所进行选择。对于鸟雀，树叶，报纸等可能偶然地切断射束的清况，可设置较长的遮断时间。调节完遮断时间后，必须做测试验证。

八、光轴校正

1、调整射束频率拔码开关，必须使发射器与接收器的频率保持一致。如发射器频率为CH1，接收器的频率也必需为CH1

2、调整垂直角度调整螺钉及水平调节架.使二端尽量对正

3、调整垂直角度调整螺钉及水平调节架，此时数码管读数为00-99之间的变化。00-20表示无信号或信号很弱.此时处于报警状态.继电器报警输出，报警指示灯和低位的数码管小数点亮。光轴较准时，数码管显示的信号强度应为99

4、完成以上步骤后，一定要执行步测，并确认报警状态正常。如不能校对，请执行第一步。如此反复均不能校对，请参考故障说明。

九、步测

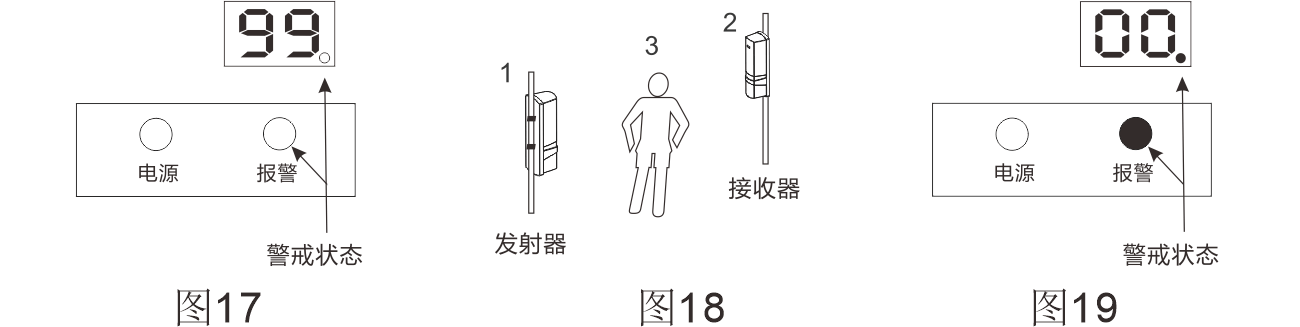

1、请确定报警LED灭灯及低位数码管小数点灭，如图17：

如果在射束没有被阻挡时仍亮起，请重新执行光学校正

2、请在以下3点进行步测（阻挡红外射束），如图18:

1）、在发射器前阻挡红外射束；

2）、在接收器前阻挡红外射束；

3）、在发射器与接收器的中间位置阻挡红外射束；

3、当射束被阻挡时(报警状态)LED灯亮起及低位数码管小数点亮，则表示安装成功，如图19。

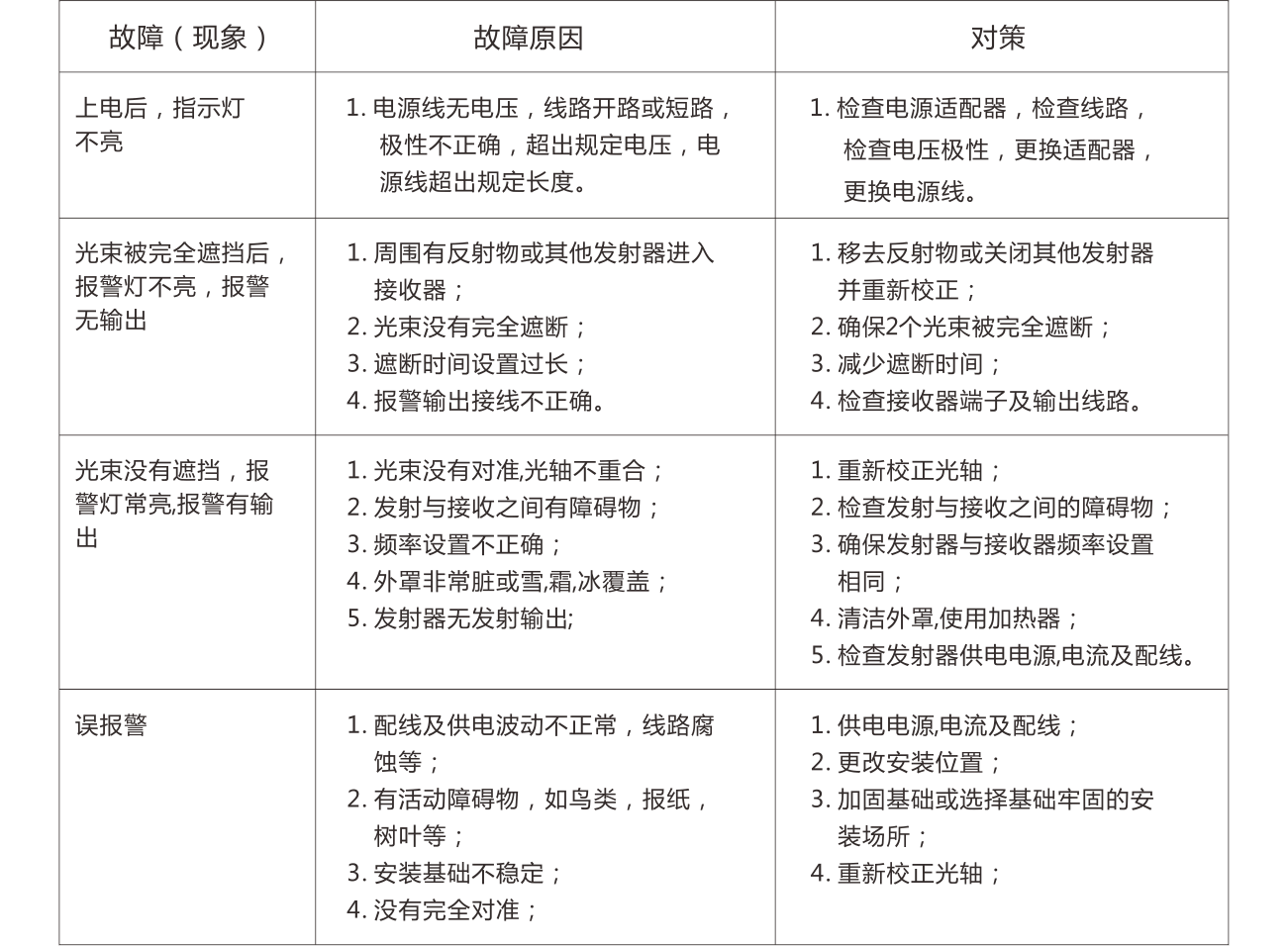

十、故障处理

备注：如果根据以上方式检查及修正后，故障仍无法排除，请联系我司售后服务人员或当地经销商

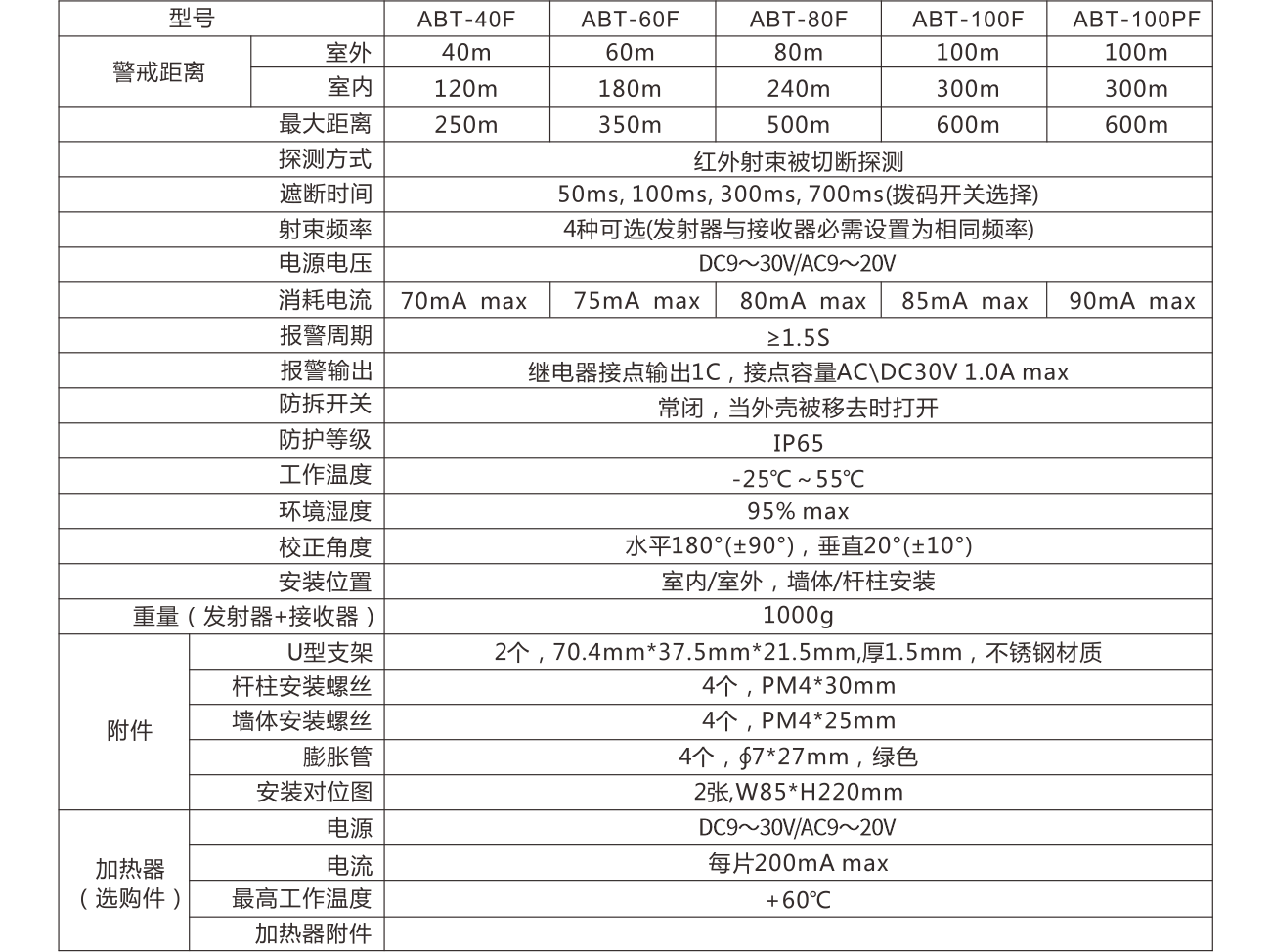

十一、技术参数

十二、产品尺寸
