ABT系列两光束红外对射(标准版) 使用说明书

2020.10.16

非常感谢您选购此两光束红外对射(标准版)探测器,为了您的安全及产品操作的有效性,使用前请仔细读说明书并妥善保管,以备查阅。

警告

为避免电击的危险,切勿以湿手触摸本产品的主体,如果本产品被淋湿,也不要触摸。

切勿尝试拆卸或修改本产品,这样会增加本产品损坏的风险。

切勿将端口与超过技术规格参数的电压或电流相连,这样会增加损坏的风险。

注意

请避免水直接从支架流到或洒到本产品上,那样将增加损坏本产品的风险。

请对本产品定期进行清洁和检查,以便安全操作;如检测到任何故障,请联系当地拱应商对设备进行维修。

本产品不是防窃设备,我司对窃贼入侵造成的任何财产损失不承担任何法律责任。

一、产品特性

红外信号二次处理技术,可媲美AGC功能,确保功率余度90%以上,应对风,雨,雪,雾,潮,太阳直射等恶劣夭气更加游刃有余。

报警触发时间可调(40ms~700ms)可调,可根据不同环境和场景的需求调整报警触发时间。

特定模式指示灯,提供简单而精确的光学校正方法。

宽电压设计,真正解决线路降压问题,供电电压值在DC9~30V/AC9~20V之间,便于集中供电。

多种应用C型继电器输出。

防拆开关,外壳移去时打开。

高度密封防水:IP65。

广角光学校正范围:水平180°(土90°),垂直20°(土10°)。

数字滤波,环境自适应功能,误报率降至最低。

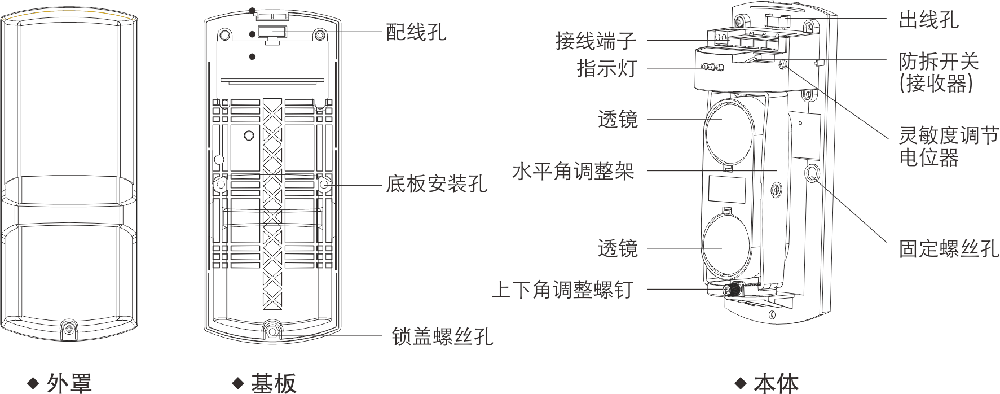

二、认识对射

ABT系列两光束红外对射(标准版) 使用说明书

ABT系列两光束红外对射(标准版) 使用说明书

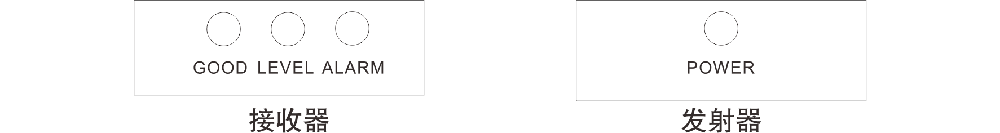

无信号时,信号指示灯不亮;蓝色(LEVEL)指示灯设置为熄灭、慢闪、快闪、常亮四种状态,当接收器接收红外信号从无到有,信号强度由弱变强,LEVEL蓝色指示灯以这四种层次感的亮灭方式来表示红外信号强度。

绿色(GOOD)指示灯设置为熄灭、慢闪、快闪、常亮四种状态,当红外信号达到一定强度,蓝色(LEVEL)指示灯熄灭,绿色(GOOD)指示灯进入慢闪状态,信号强度越强,绿色(GOOD)指示灯闪得越快,直至信号强度最佳,绿色(GOOD)指示灯常亮。

电源指示灯(POWER):上电后,绿色指示灯点亮。(注:约30分钟后,该灯熄灭,不影响发射器发射功能,重新上电后,该灯再次点亮。)

报警指示灯(ALARM):报警时,红色指示灯点亮;不报警时熄灭。(注:正常警戒时,约30分钟后,信号指示灯熄灭,不影响接收器接收功能,报警后,该灯再次点亮。)

三、安装注意事项

1、请避免在以下场合安装本探测器,以保证产品性能

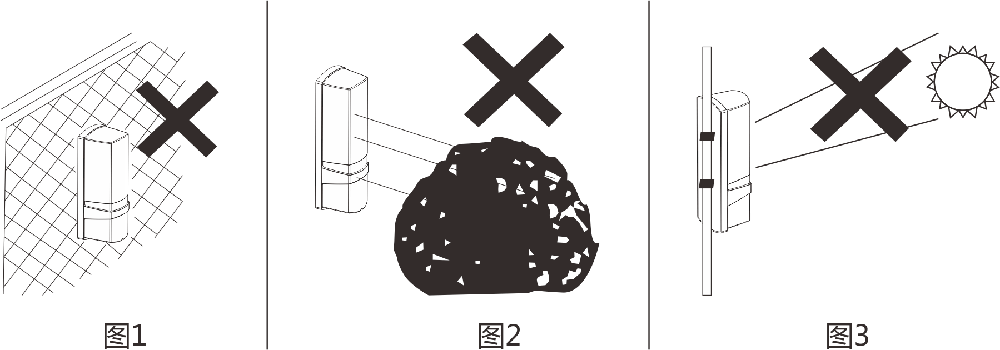

(1)安装基础不稳定,安装表面不结实;如图1

(2)安装在能阻断射束的地方,例如能被风移动的植物或晾晒的衣服附近;如图2

(3)安装在灯光或阳光直射的地方,需防止其光线直射产品内部光学装置;如图3

ABT系列两光束红外对射(标准版) 使用说明书

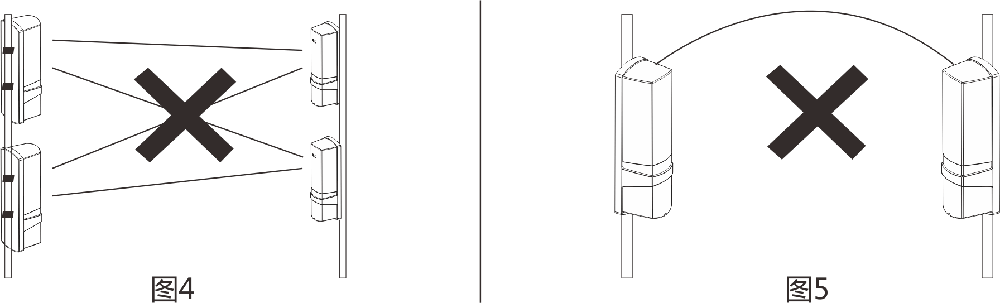

(4)需避免其它探测器的红外射束进入接收器;如图4

(5)需避免空中架线;如图5

ABT系列两光束红外对射(标准版) 使用说明书

2、常规安装

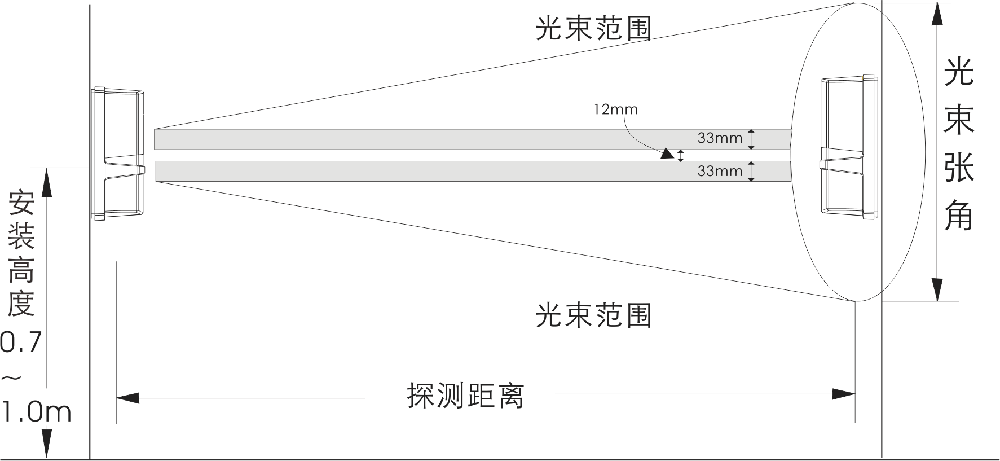

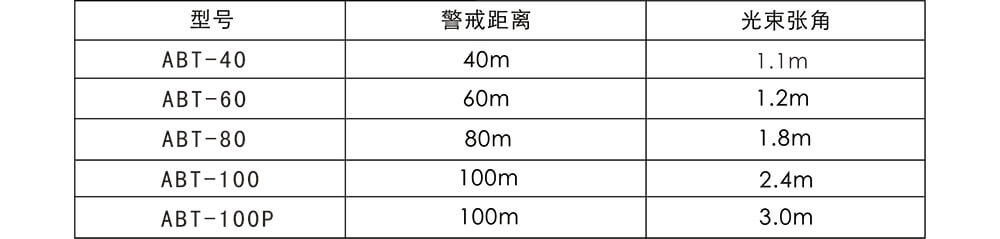

探测距离

ABT系列两光束红外对射(标准版) 使用说明书

安装高度

ABT系列两光束红外对射(标准版) 使用说明书

校正角度

可在水平方向±90°垂直方向±10°进行光轴调整注意:欲获得最佳探测性能,请避免在45“角探测。

ABT系列两光束红外对射(标准版) 使用说明书

四、安装方法

墙体安装方式

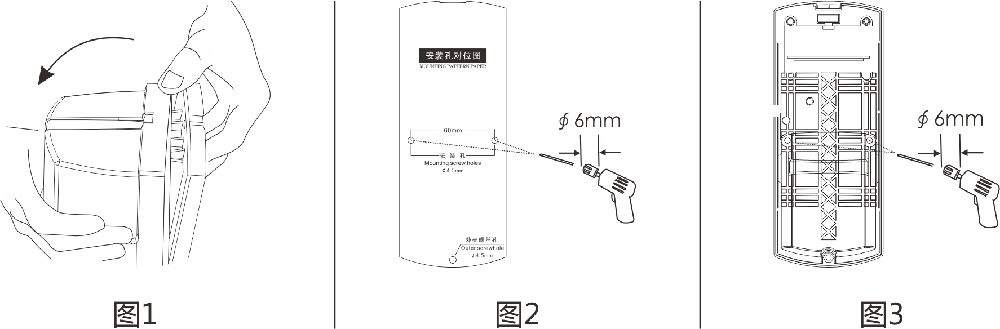

(1)松开锁盖螺丝并卸下前盖;如图1

(2)将附带的安装孔对位图纸粘贴在目标墙上,按其孔位打2个安装孔;如图2

(3)将膨胀管砸入二个安装孔内并安装附带螺丝使其固定;如图3

ABT系列两光束红外对射(标准版) 使用说明书

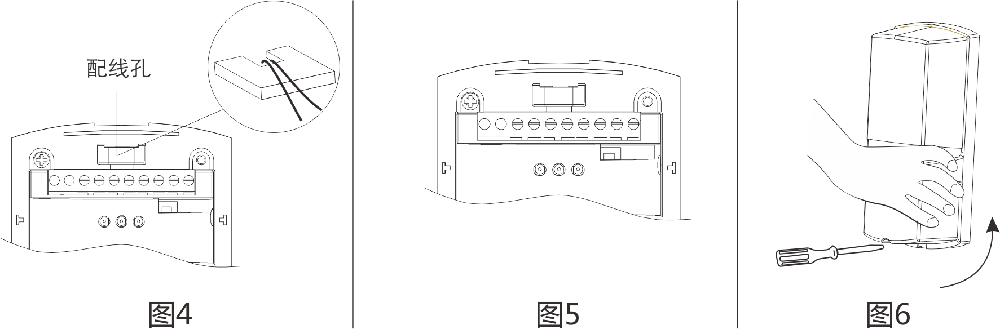

穿线:取出海棉塞,将预埋线从安装孔内穿出,适当留取约1 0cm线长,以备接线,再把海绵塞塞入原位;如图4

端口连接并射束校正;(详情请参考“光轴较正”); 如图5

检查操作,最后装回前盖并手宁紧锁盖螺丝; 如图6

ABT系列两光束红外对射(标准版) 使用说明书

杆柱安装方式

在支架上开好引线孔,并引出电缆线;如图7

取下外罩;如图8

穿线:取出海棉塞,将预埋线从安装孔内穿出,适当留取约10cm线长,以备接线,再把海绵塞塞入原位;如图9

ABT系列两光束红外对射(标准版) 使用说明书

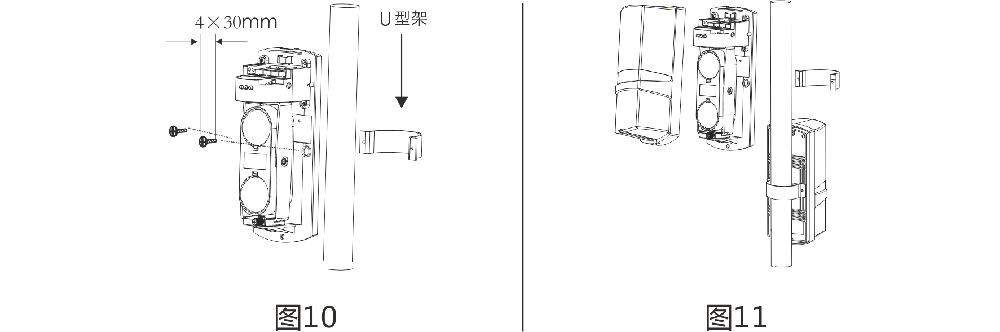

(4)将本体固定在支架上;如图10

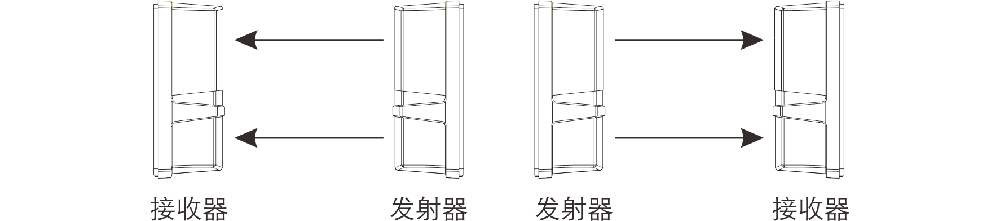

(5)背对背安装示意图;如图11。结尾工作请参考墙体安装第5,6步进行光轴较正

ABT系列两光束红外对射(标准版) 使用说明书

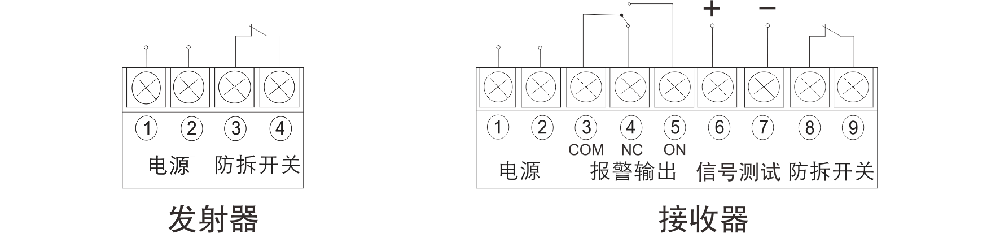

五、端口连接

警告!安装时,请勿将超过规格参数的电压或电流与端口相连,这样会导致装置损坏或失火!

ABT系列两光束红外对射(标准版) 使用说明书

发射器

电源输入DC9~30V/AC9~20V;

防拆开关独立于其他电路,当外壳移去时,打开。

接收器

电源输入DC9~30V/AC9~20V;

常闭常开可选,继电器接点1C 24V O.5Amax

信号测试用于测试光轴对准度,调试时该信号电压不小于4.3V,第⑥为信号测试端口正极,第⑦为信号测试端口负极

防拆开关独立于其他电路,当外壳移去时,打开。

六、接线示例

接线示例

一组安装:平行连接供电电源(如下图)


接线示例二,2组平行串接安装:发射器与接收器电源并接在一起,使用开关电源供电,报警输出端使用常闭(NC、COM)且串接在一起,如下图:


ABT系列两光束红外对射(标准版) 使用说明书

注意

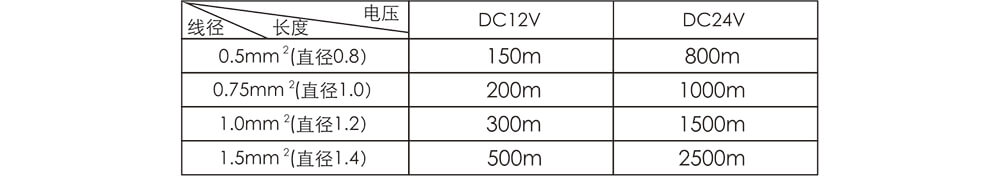

1、供电电源与探测器之间的接线距离不应超过下表所示的长度;

2、当连接多个探测器时,所需线长为所列长度除以相应台数;

3、切勿将端口连接超过技术参数的电压相连,这样会烧坏设备并可能引起火灾


七、光学轴校正

调整发射器和接收器的上下角度调整螺钉及水平调整架,此时受光器的信号强度LEVEL指示灯,由慢闪变为快闪状态,此时表明光轴对准精度越高,直至灯为常亮状态。

继续调整,LEVEL指示灯熄

继续调整,LEVEL指示灯熄灭,绿色(GOOD)指示灯从慢闪变为快闪,直至绿灯为常亮状态,即为信号强度最佳;

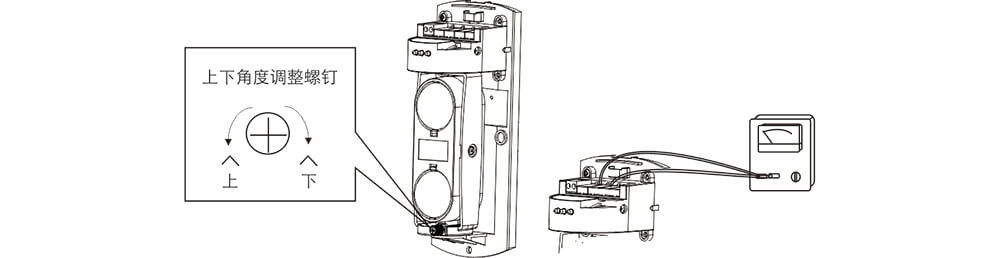

调整光轴的最佳方法——量度测试孔的输出电压

1.将测试笔插入测试孔位(注意“十”“一”)。

2.先调水平尾度,直至测试孔电压输出最大,然后作垂直调整,方法与水平角度相同。

3.如果电压低于4.3V,则投光器及受光器需要再作调整。

ABT系列两光束红外对射(标准版) 使用说明书

八、射束切断时间调节

此功能允许您将装置的灵敏度调节至与现场环境相适应。根据探测器探测到物体的速度来调节射束切断时间。对于鸟雀或报纸等可能偶然切断红外射束的情况,可以设置较长的切断时间,调节完遮断时间后,请验证。

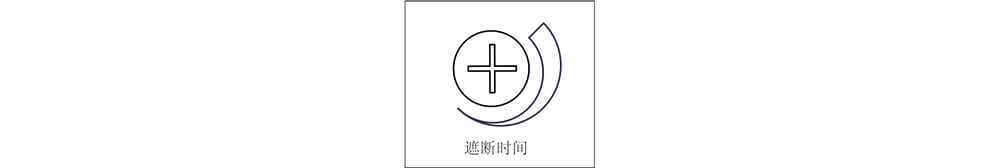

灵敏度调电位器通过调节遮光时间来设定灵敏度等级:

顺时针调节,遮断时间减少,灵敏度增加;

逆时针调节,遮断时间增加,灵敏度减少。

注意:获得最佳探测性能,请避免在45度角探测。

ABT系列两光束红外对射(标准版) 使用说明书

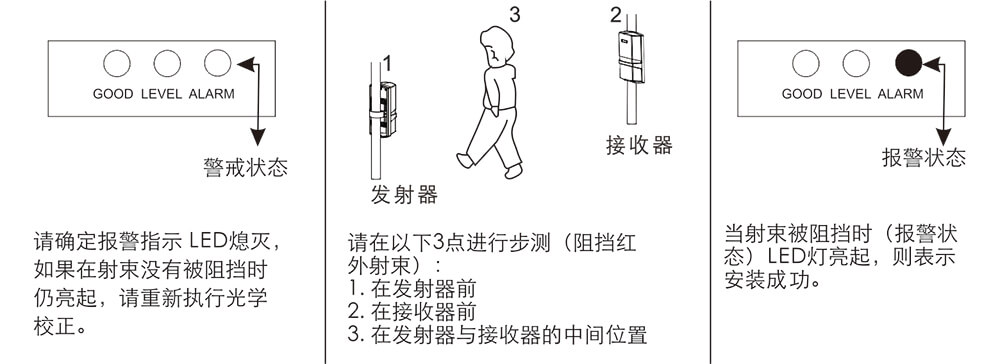

九、步测

ABT系列两光束红外对射(标准版) 使用说明书

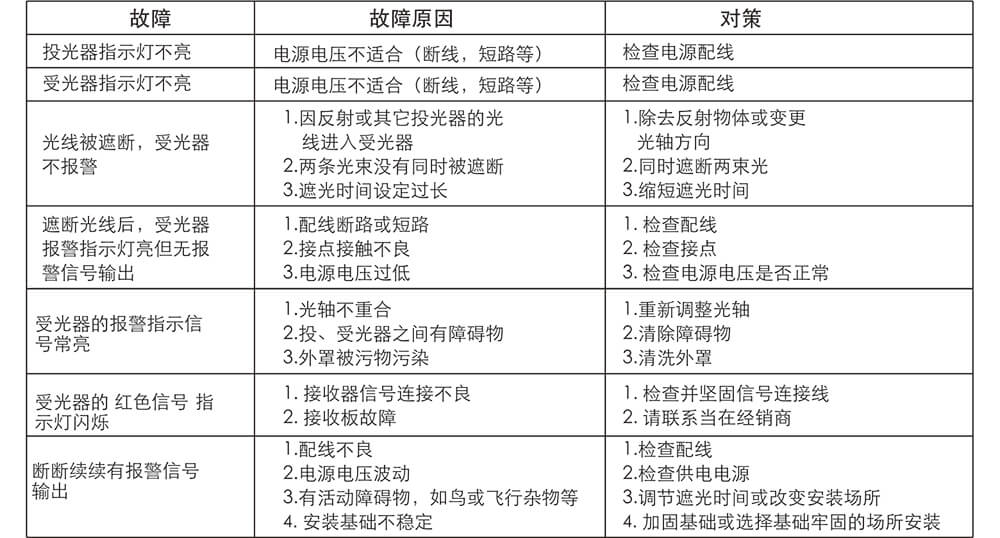

十、故障时的处理

ABT系列两光束红外对射(标准版) 使用说明书

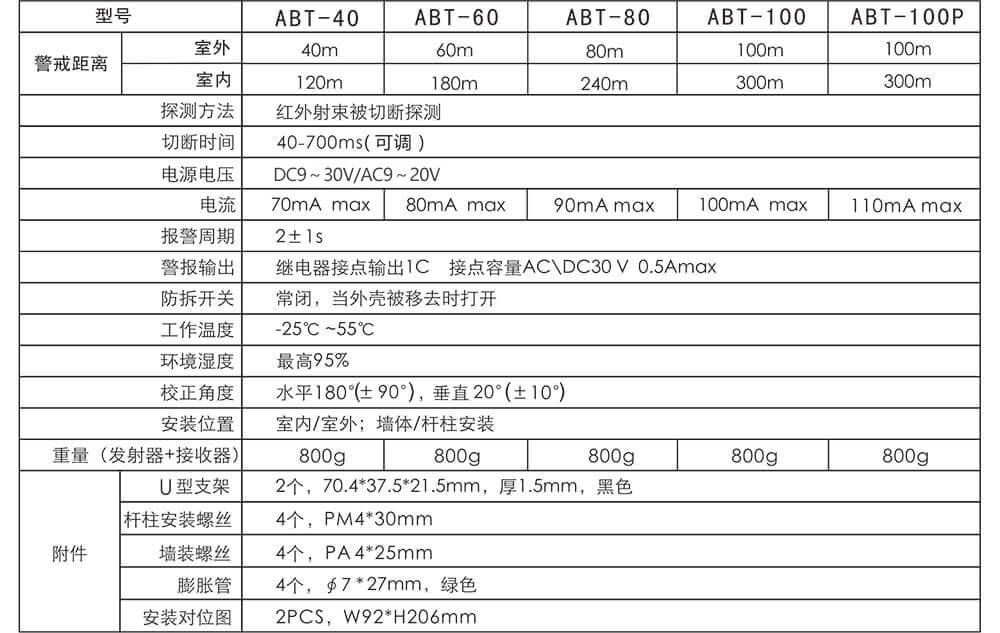

十一、规格参数

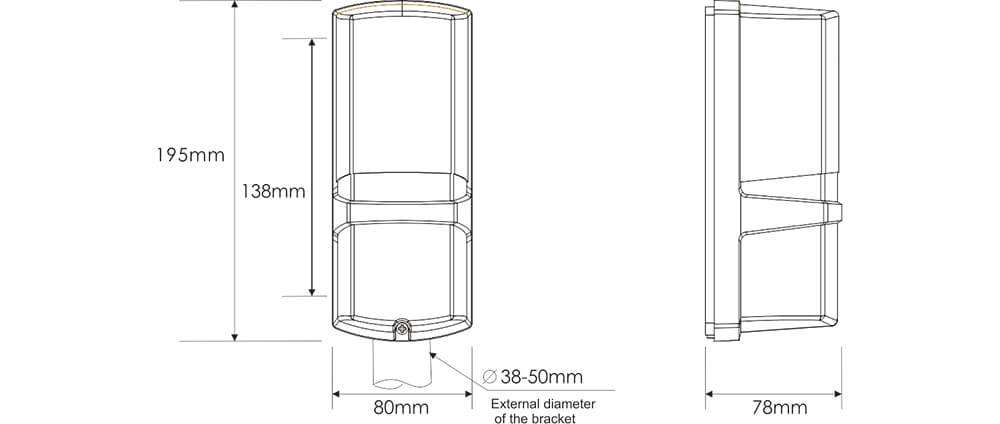

十二、外观尺寸
