EAP-350XT三鉴红外探测器使用说明书
2020.10.16
一、产品概述
本产品为微波+被动红外+人工智能复合型三鉴入侵探测器，它采用先进的信号分析处理技术，根据探测人体红外光谱和微波多普勒效应来工作，可有效防止各类环境因素引起的误报。本品可用于银行、仓库、家庭等场所的安全防范。
二、功能特点
采用多普勒效应+能量分析
微波采用X-Band平面式天线
探测范围可设置
全方位自动温度补偿技术
LED工作指示灯开启、关闭可选
报警触发方式“与”、“或”模式可选
报警输出常闭(NC)/常开(NO)可选
SMT工艺，抗电磁/射频干扰能力强
三、产品结构
1：接线端子
2：与/或模式设置
3：微波灵敏度调节
4：红外灵敏度设置
5：LED跳针
6：NO/NC跳针
7：温度补偿设置
8：绿色LED灯
9：红色LED灯
10：黄色LED灯
11：菲涅尔透镜
12：支架
13：支架固定座
四、技术参数
工作电压：DC9~30V
静态电流：≤60mA
报警电流：≤25mA
微波探测距离：0~18米可调
红外探测距离： 18米(高灵敏度模式)/ 12米(低灵敏度模式)
防宠等级：宠物高度小于70cm，重量20-25KG，防宠有效距离10米内。
探测角度：110°
探测方式：红外光谱+多普勒效应+智能分析
红外传感器：双元低噪声热释电红外传感器
微波天线种类：平面式天线附高频GaAs，FET振荡器
微波频率：10.525GHz
安装方式：壁挂
安装高度：最佳为2.2米
工作温度：-10℃~50℃
LED指示：绿色-微波被触发; 黄色-红外被触发; 红色-报警
继电器输出：常开常闭可选，接点容量28VDC.100mA
防拆开关：常闭无电压输出，接点容量28VDC,100mA
外形尺寸（带安装支架）：127.2mm*66.2mm*104.2mm（长*宽*高）
五、产品的使用
1、探测器接通12V直流电源，绿灯慢闪10秒后熄灭，进入自检状态（自检过程黄灯和红灯熄灭），设备自检约50s后进入正常监测状态。
2、在探测器覆盖区域内以正常的步行速度进行测试，此时会有相应的指示灯亮：绿色指示灯亮微-波被触发;黄色指示灯亮-红外被触发；红色指示灯亮-探测器报警，继电器有动作。
3、 TEMP跳针用于温度补偿；随着室内环境温度的变化，导致红外热释电传感器的信号发生变化，若TEMP跳针短接，设置为温度补偿功能，程序会根据采集到的当前环境温度，适当的对红外热释电的信号数据进行校准；若TEMP跳针未短接，无温度补偿功能，则探测器抗温度干扰能力弱。出厂默认TEMP跳针短接（温度补偿功能）。
4、 AND/OR跳针用于与、或模式选择，若AND/OR跳针短接，设置为“或”模式，红外或者微波被触发，探测器就会报警；若AND/OR跳针未短接，设置为“与”模式，红外与微波同时被触发，探测器才会报警。出厂默认AND/OR跳针未短接（“与”模式）。
5、SEN跳针用于红外灵敏度设置，若SEN跳针短接，探测器红外灵敏度低，抗干扰性能高，适用于较恶劣的室内环境，若SEN跳针未短接，探测器红外灵敏度高，适用于一般室内环境。出厂默认SEN跳针未短接（高灵敏度模式）。
6、NC/NO跳针用于报警输出状态的设置。可根据不同类型报警主机的规格要求选择不同的报警输出状态，NC为常闭状态，NO为常开状态，出厂默认设置为NC常闭状态。
7、微波灵敏度调节电位器，用于微波探测范围的调节，用户可根据实际需要去调整，往顺时针方向调整，微波灵敏度变小，探测范围随之变小；往逆时针方向调整，微波灵敏度变大，探测范围随之变大。出厂默认设置探测范围适中，即电位器逆时针拧至横向中间位置。
8、LED跳针用于控制LED指示灯是否有指示， LED跳针短接，LED灯处于开启模式，随探测器的功能指示工作状态； LED跳针未短接，LED指示灯电路断开，所有指示灯处于关闭状态，但不影响探测器正常工作。出厂默认LED跳针短接（LED灯处于开启模式）。

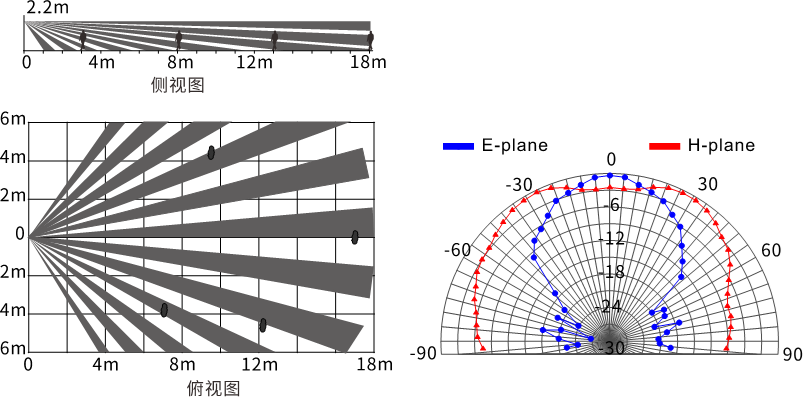

六、产品检测范围图示
七、安装位置选择及注意事项
1、探测器应安装在感应外来入侵的位置，尽量安装在能使入侵者横向穿过探测区的地方，建议安装高度为2.2米。
1）避免安装在户外、有宠物的地方、空调附近、热源附近、太阳直射的地方、转动或晃动的物体上。
2）安装表面应坚固，且不易振动。
3）将探测器安装在入侵者容易通过的地方。
八、接线示意图
+12V：直流电源正极
GND：直流电源负极
ALARM：报警输出端口
TAMPER：防拆输出端口
九、注意事项
1）请按说明书正确地安装和使用本产品，不可触摸红外传感器表面，以免影响探测器灵敏度。如需清洁传感器，请断开电源后用软布沾少许酒精擦拭。
2）本产品可以减少事故的发生，但不能确保万无一失。为了您的安全，除了正确使用产品外，在日常生活中还要提高警惕，加强安全防护意识。
3）为保证探测器能够正常工作，应进行周期性测试，建议每周一次。
